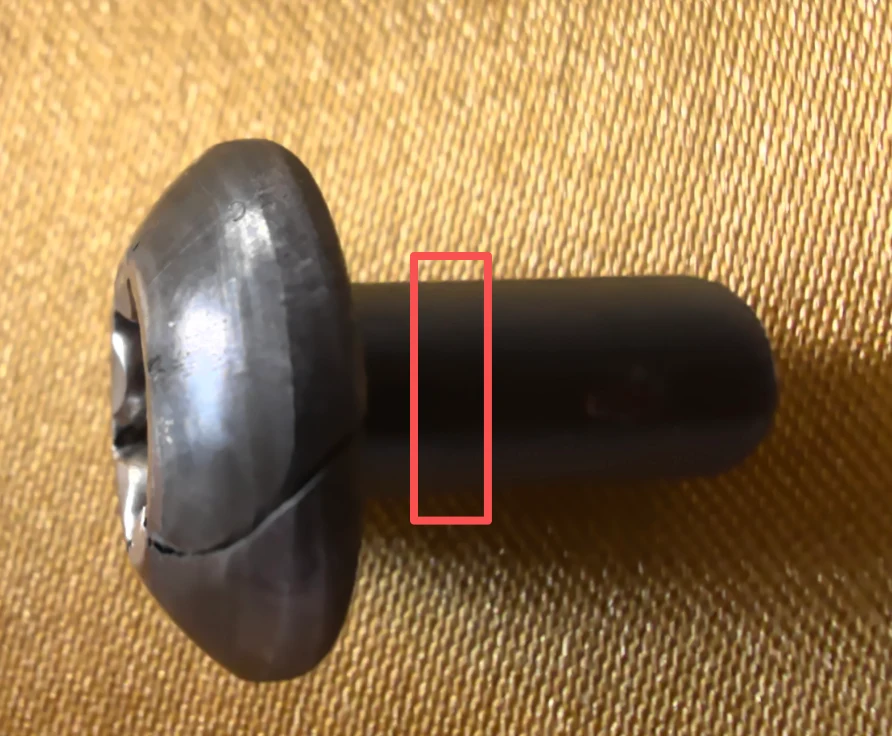

冷镦件开裂后，切开试样，在显微镜下发现裂纹附近有黑色颗粒，现场很容易得出判断：“找到原因了，是夹杂物造成的。”
这个判断可能正确，也可能过早。夹杂物可能参与裂纹形成，但从“看到异常”到“证明它导致失效”，需要证据互相对应。证明颗粒参与开裂，也不等于整批材料不合格，更不等于责任已经划清。
先把四个问题分开
| 问题 | 所需判断 |
|---|---|
| 观察到了什么？ | 颗粒、孔洞、组织或制样痕迹的识别 |
| 材料符合要求吗？ | 依据标准、协议与有效检验评价符合性 |
| 为什么开裂？ | 裂纹起源、发展及材料与工艺的作用 |
| 责任怎样认定？ | 供货约定、缺陷来源、加工过程及因果关系 |
四个问题彼此相关，但不能用其中一个答案替代另外三个。
一、钢中有夹杂物，并不等于材料不合格
钢中的非金属夹杂物，可能来自脱氧反应、凝固过程，也可能来自外来物质。评价它们时，要看尺寸、形态、数量、分布以及实际用途，不能用“有没有黑点”代替洁净度判断。
材料是否合格，取决于适用产品标准、订单技术协议和双方约定的验收要求。ASTM E45 是夹杂物检验与描述的方法标准，本身不提供适用于所有产品的统一合格限值。[1]
反过来，评级合格也不意味着所有开裂都与材料无关。合格结论对应的是规定取样与检验条件；具体零件的局部材料状态、变形过程和使用要求，仍需分别讨论。
二、显微镜下的黑色颗粒，未必就是夹杂物
黑色区域可能是夹杂物，也可能是孔洞、颗粒脱落留下的凹坑、划痕、腐蚀坑或污染。碳化物、氮化物等第二相，也不能一概等同于有害非金属夹杂物。“黑点”是观察描述，尚不是性质鉴定。

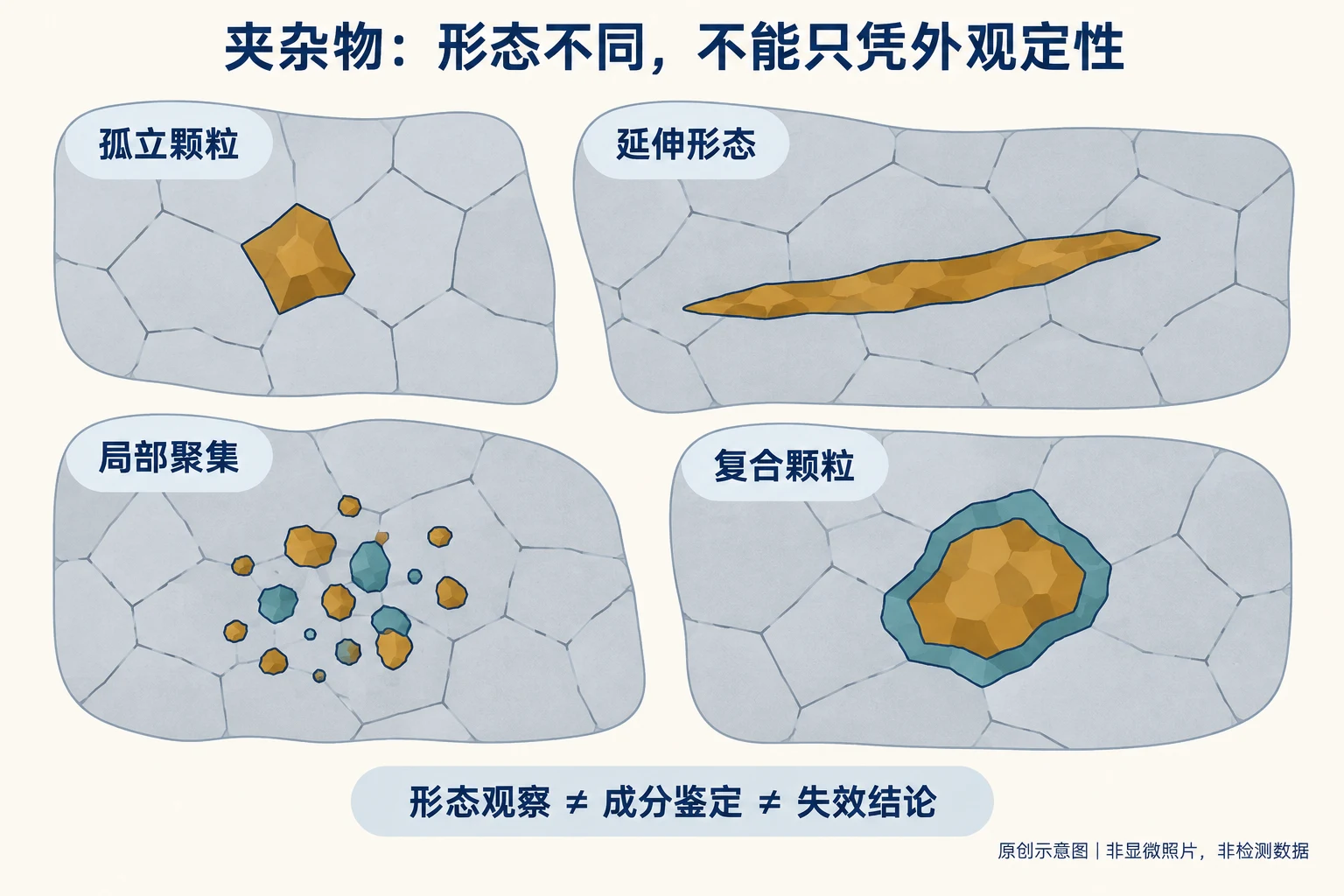

评级图谱中的形态类别，也不必然等于实际化学组成。ASTM E45 明确区分形态分类与化学性质：颗粒外观相似，并不意味着成分相同。[1]

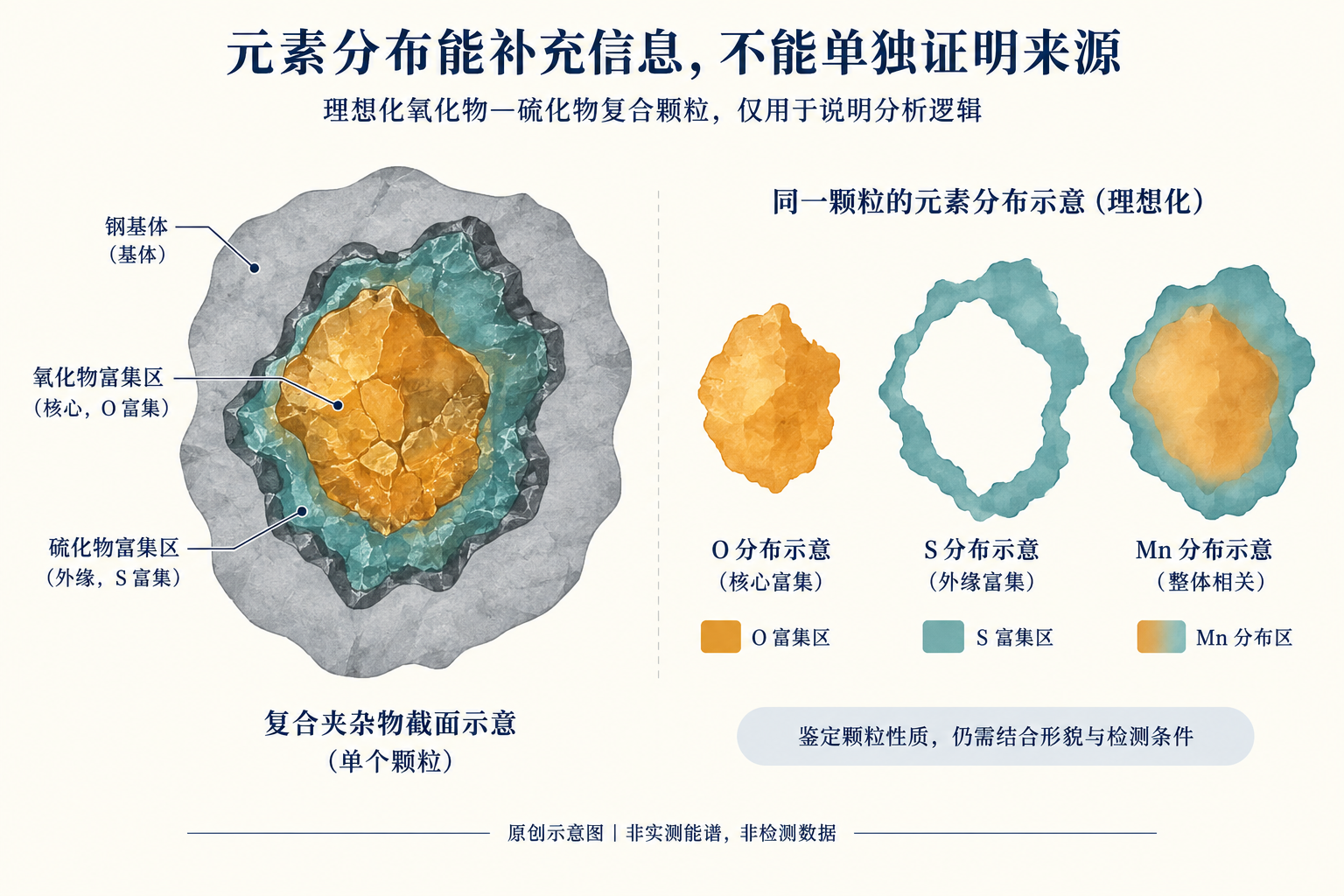

扫描电镜与能谱分析可以补充形貌和元素信息，但元素峰不能单独证明颗粒来自某家钢厂、某种耐火材料或某一道生产工序。颗粒尺寸、周围基体、表面状态和分析条件都会影响解释。元素信息必须与形貌及背景证据相互印证。[3]
三、夹杂物为什么可能参与冷镦开裂
颗粒与钢基体的变形能力、刚度和界面状态可能不同。变形过程中，颗粒自身破碎或颗粒与基体界面脱开，可能形成微孔洞；在相应的局部应力与变形条件下，孔洞进一步发展并连通，最终形成裂纹。
冷镦整体上以受压成形为主，不代表零件每一个局部始终只有压应力。材料流动、几何约束和摩擦会改变局部应力状态，局部拉伸或剪切作用仍可能参与损伤。
针对钢材冷镦内部延性失效的研究，观察并讨论了夹杂物或第二相破碎、界面脱开与微孔洞损伤的关系。[4] 这说明它们具有参与开裂的可能性，并不证明所有冷镦裂纹都遵循同一机制。颗粒的位置、形态和局部变形条件，比单纯“数到几个颗粒”更接近实际问题。
四、为什么不能只盯着数量、尺寸或一个评级数字
少量孤立颗粒与局部聚集、沿某一方向排列的颗粒，不能只按总数比较风险。相近尺寸的颗粒，位于不同部位、具有不同取向，其影响也可能不同。
硫化锰能够发生一定变形，不等于在任何工况下都无害；硬质氧化物也不意味着必然是这次开裂的原因。颗粒类别提供判断线索，不能替代具体失效证据。
夹杂物评级不是通用的“危害分数”。检验方法、截面方向、观察面积、报告方式和材料状态都会影响结果。不同方法或版本得到的数字，不能脱离条件直接比较。
五、评级合格，为什么仍不能排除局部夹杂物风险
材料内部并非完全均匀，有限取样无法覆盖整盘线材的每一个位置。规定面积内的常规评级，与偶发的大颗粒或外来夹杂风险，并不是同一个统计问题。
ASTM E1245 对自动图像分析的适用范围及限制作了区分：常规夹杂物群体的统计表征，不应直接代替偶发外来夹杂的评价。[2] 同样，在一个失效零件上发现异常颗粒，也不能据此推算整批材料的统计分布。
冷镦后的颗粒可能已经转动、拉长、破碎或脱落，周围还可能出现孔洞。因此，失效零件上的观察结果，不能未经说明就当作原始供货状态的夹杂物评级。
六、裂纹附近有夹杂物，为什么还不能证明它是起裂原因
“靠近裂纹”与“引起裂纹”之间，还缺少因果证据。至少存在几种不同解释：颗粒参与起裂；裂纹从别处形成后经过颗粒；颗粒促进扩展但不是起点；二维截面上位置接近，实际三维关系尚不清楚；或者裂纹张开后带入了污染。
判断需要让裂纹起源、损伤形貌、颗粒与裂纹的空间关系、材料行为以及实际生产异常相互对应。裂纹旁的颗粒值得关注，但位置接近本身不足以确定主要起裂原因。
同理，一个截面上没有看到夹杂物，也不足以彻底排除其作用。实际损伤发生在三维空间中，截面可能没有经过关键位置，颗粒也可能在制样时脱落。
七、材料因素与工艺因素可能共同作用
失效不一定能简单归结为“材料不好”或“客户工艺不好”。局部材料薄弱处，可能与组织状态、变形路径、摩擦和材料流动共同作用；工艺异常，也可能使原本可用的材料承受超出适配范围的局部损伤。
发现夹杂物以后，不能停止对表面缺陷、组织状态、切断、润滑及模具因素的讨论。能够通过工艺调整改善结果，也不能反过来否定已经证实的材料不符合要求。
这里有两个必须分开的结论：材料不符合约定，即使尚未证明它导致此次开裂，也仍然属于符合性问题；材料符合约定，如果证据显示其局部特征参与了开裂，也仍然需要讨论实际应用中的适配与风险。分别评价，再说明两者关系，才不容易混淆责任与原因。
八、夹杂物分析软件能帮助什么，不能替代什么
在有效标定、正确识别和适用视场的前提下，图像分析可以提高投影尺寸、面积、长宽比、数量及分布统计的效率和一致性。

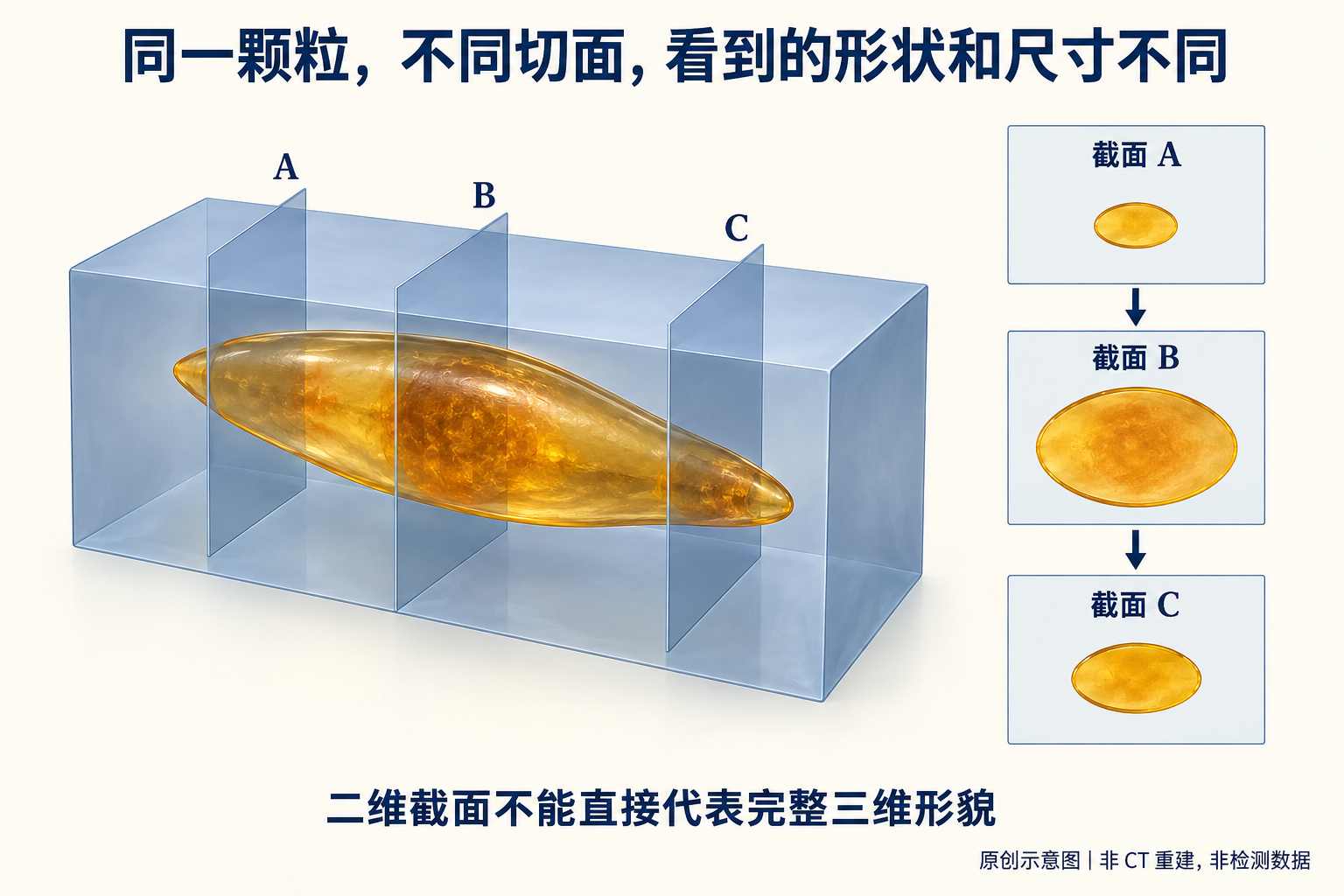

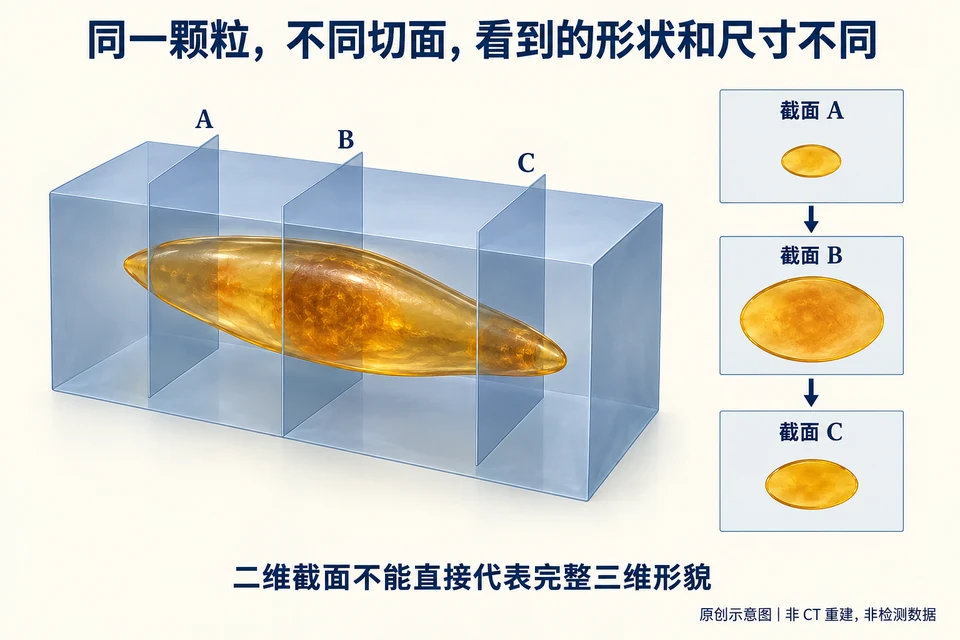

但软件可能把划痕、孔洞、颗粒脱落坑误识别为夹杂物。二维投影或截面尺寸，也不等于颗粒完整的三维形貌；单一平面上的测量不能直接提供全部空间信息。[2]
图像测量、标准检验与符合性评价、失效因果判断，是三个不同层次。软件不能跳过后两者。界面上出现一个标准名称，也不证明取样、制样、观察和报告已经完整满足该标准。
九、专业结论应当写到哪一步
结论的强度应当与证据的强度一致。只有光学外观时，可以写“疑似夹杂物或孔洞，性质待确认”；颗粒性质得到确认但起源关系不足时，可以写“可能参与局部损伤，尚不足以认定主要起裂原因”。
如果裂纹起源处的颗粒、局部损伤形貌与机理能够相互对应，才有依据说明颗粒参与裂纹起始，并分别讨论其他作用因素。有效检验已经证明材料不符合约定时，则可以明确不符合项，同时另行评价它与本次开裂的因果关系。
在裂纹旁检测到铝、氧元素，与“钢厂脱氧不良导致开裂”之间，仍跨越了颗粒鉴定、来源判断、生产过程归因和失效因果等多个层次。谨慎表述不是回避结论，而是不让结论超出证据。
十、标准用对了，结果才有可比性
GB/T 10561—2023 修改采用 ISO 4967:2013。[5] ISO 4967:2026 已发布。[6] 标准名称相近，不代表不同年份、不同体系的检验方法可以直接互换。
报告应明确采用的标准及版本，并说明相应检验条件。GB/T 10561、ISO 4967 和 ASTM E45 的结果，不能只因为都涉及夹杂物就直接等同。
方法标准回答“怎样检验和描述”，产品标准及协议回答“怎样验收”，失效分析回答“为什么出现这次异常”。各自承担自己的作用，结果才有可比性，结论才有清晰边界。
工程师观点
夹杂物可能是起裂因素，也可能只参与裂纹扩展，或者只是截面上偶然出现的邻近颗粒。真正需要识别的是它在这一次失效中承担了什么作用。
发现夹杂物，不等于证明材料不合格；材料评级合格，也不能自动排除局部材料风险。只有颗粒性质、裂纹起源、损伤机理与实际工况能够相互印证，结论才有足够支撑。
睿雄集团的冷镦工程内容分别说明观察事实、检验符合性、机理推断和尚未解决的问题，让每一项结论都能追溯到相应证据。
参考资料
- ASTM E45：钢中夹杂物含量检验方法
- ASTM E1245-03(2023)：自动图像分析测定夹杂物或第二相
- ASTM E1508-12：能量色散谱定量分析指南（所引版本）
- Sabih & Nemes（2009）：Internal ductile failure mechanisms in steel cold heading process
- 国家标准信息：GB/T 10561—2023
- ISO 4967:2026 官方标准信息
本文讨论工程判断的证据边界，不对图 1 所示零件作根因鉴定。图 2—4 为独立生成的说明性插图，不替代显微观察、能谱检测或标准评级。
