تطبيقات المواد في قطاع صناعة السيارات
انطلاقاً من متطلبات مكونات السيارات
إلى حلول المواد المشكلَة على البارد
وبالتركيز على الأجزاء المعدنية المحددة ضمن الهيكل، والشاسيه، ونظام نقل الحركة، وأنظمة السلامة، نقوم بمواءمة مواقع التطبيق ومتطلبات التشكيل وتطوير المواد.
أسلاك تشكيل الرؤوس على البارد · مواد ذات مقاطع خاصة · أنابيب غير ملحومة ذات مقاطع خاصة مسحوبة على البارد
يتم تقييم أشكال المواد وشروط التسليم بناءً على هندسة الجزء ومسارات المعالجة.
تصفح حسب النظام
ابحث عن نظام التطبيق الخاص بك
أولاً، حدد وظيفة الجزء داخل التجميع، ثم ناقش شكل المادة ومسار المعالجة ومعايير القبول.

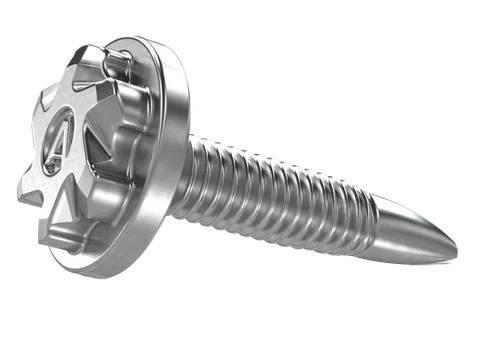

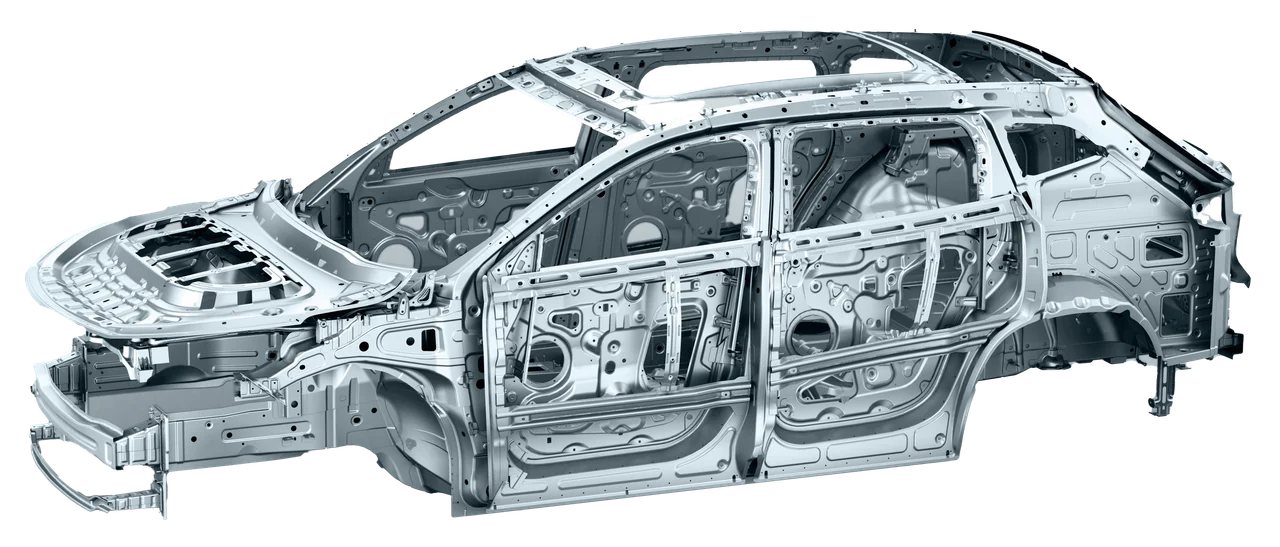

آليات الهيكل والأبواب
بدءاً من تجميع الهيكل وحتى مفصلات الأبواب وآليات القفل، تُناقش متطلبات المواد فيما يتعلق بالوصلات وتحديد المواقع والأجزاء المتحركة.
- المكونات النموذجية للتطوير
- براغي الربط والبرشام ودبابيس المفصلات وقطع آليات القفل
- أهم متطلبات المواد
- وبالنظر إلى بنية الرأس والدرجات والأجزاء المفصلية، تأكّد من قابلية التشوه اللدن أثناء التشكيل، والتسامحات الأبعادية، وجودة السطح، ومتطلبات المعالجة السطحية اللاحقة.
- مناقشة حل المواد
- ناقش أسلاك تشكيل الرؤوس على البارد استنادًا إلى رسومات الأجزاء؛ أما المقاطع العرضية المخصصة أو الهياكل المجوفة فتتطلب تقييمًا منفصلاً للمواد المشكَّلة (shaped wire) والأنابيب غير الملحومة ذات الأشكال الخاصة (cold-drawn seamless shaped tubes).

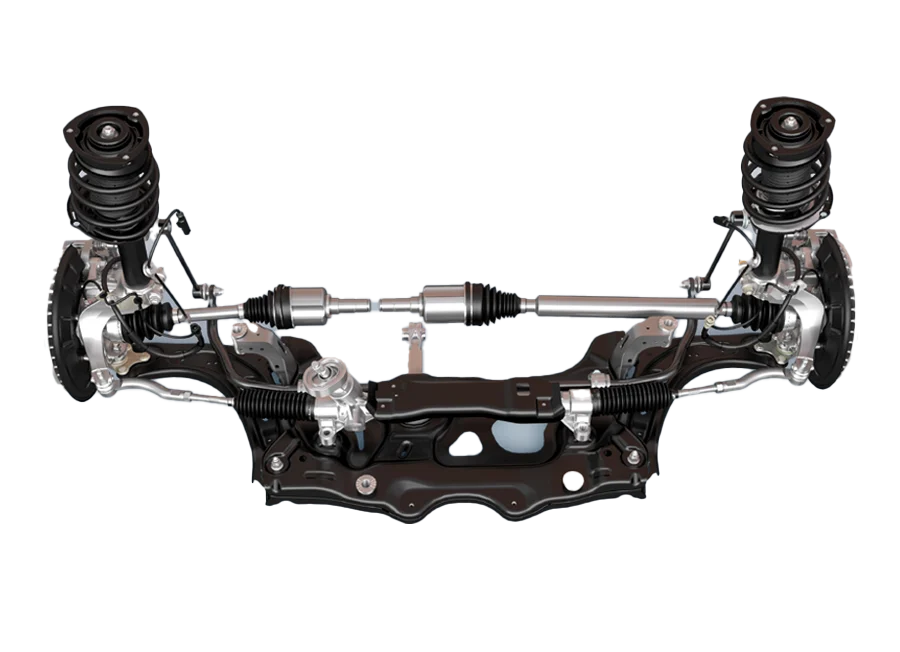

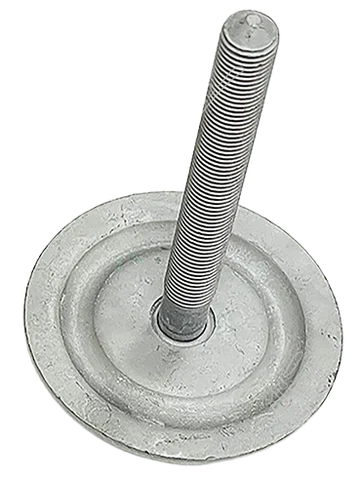

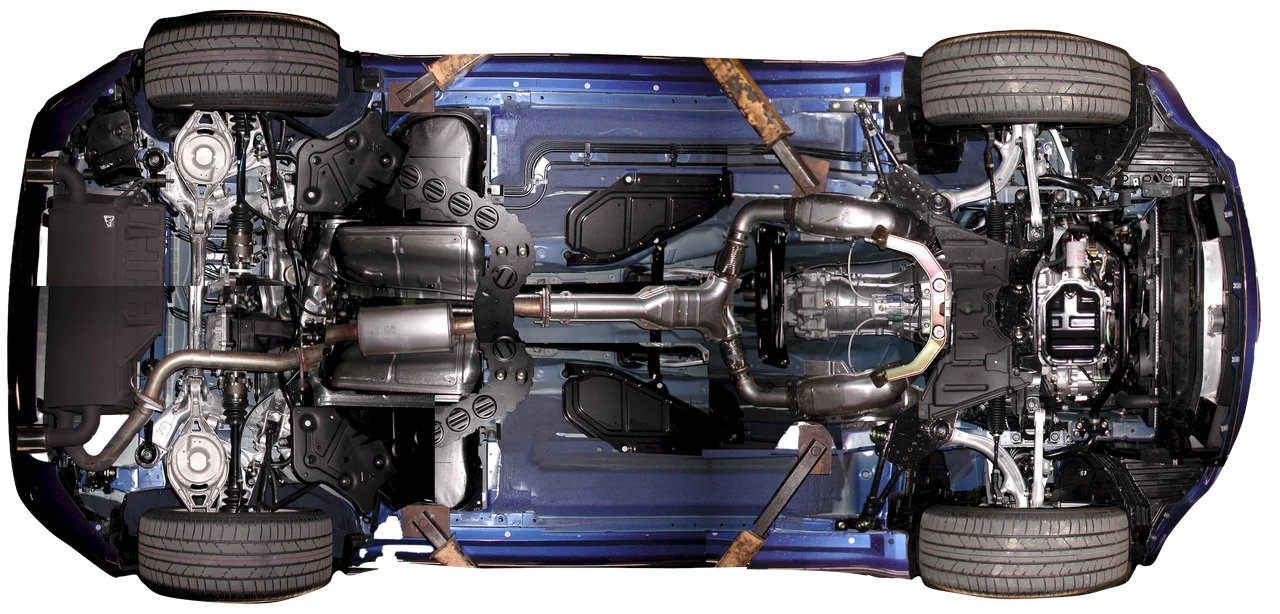

التعليق والتوجيه
التركيز على وصلات المفاصل الكروية والدعامات وأجزاء القفل، مع مراعاة متطلبات التشكيل والتشغيل الميكانيكي اللاحق وظروف التشغيل.
- المكونات النموذجية للتطوير
- دبابيس كروية وبراغي ربط وصواميل قفل وأجزاء محورية ذات صلة
- أهم متطلبات المواد
- ينبغي مراجعة متطلبات التشكيل بتشوهات كبيرة والخراطة اللاحقة والمعالجة الحرارية معاً؛ كما تُحدد بنود فحص المادة بالتزامن مع الجودة السطحية والداخلية بالإضافة إلى المتطلبات الخاصة بالمشروع.
- مناقشة حل المواد
- ناقش أسلاك تشكيل الرؤوس على البارد وحلول تطوير المواد استنادًا إلى هندسة الجزء؛ ويمكن أن تُستخدم حالة مفصل الكرة في نظام التوجيه كمرجع للتواصل بشأن المشروع.
وصلات التعليق الأمامي والخلفي والتوجيه
ميّز بين الدبابيس الكروية ومسامير التوصيل وأجزاء القفل في التعليق الأمامي والخلفي ونظام التوجيه، مع تقييم كل منها وفق موقع تركيبه والمعالجة الحرارية اللاحقة.
نظام الفرامل
التركيز على أجزاء التوصيل والتوجيه وتحديد المواقع ضمن نظام الفرامل لتحديد أهداف التطوير المحددة.
تُعرض التجميعات والأجزاء المنفردة بشكل منفصل لتوضيح سياق استخدامها ومظهرها؛ ولا يعني ذلك بالضرورة توافقها مع بعضها البعض.
- المكونات النموذجية للتطوير
- مسامير الربط، دبابيس التوجيه، البراشيم، والأجزاء المرتبطة بالتثبيت وتحديد المواقع
- أهم متطلبات المواد
- يجب تأكيد أبعاد التزاوج، وحالة السطح، والمعالجة اللاحقة، ومتطلبات الحماية من التآكل بناءً على الجزء الفعلي، مع التمييز بين خصائص المادة عند التسليم وأداء الجزء النهائي.
- مناقشة حل المواد
- قيّم أسلاك تشكيل الرؤوس على البارد استنادًا إلى الرسومات التفصيلية لأجزاء التوجيه أو التوصيل أو البرشمة؛ ولا تستنتج مادة المكوّن بأكمله من تجميع ماسك الفرامل.

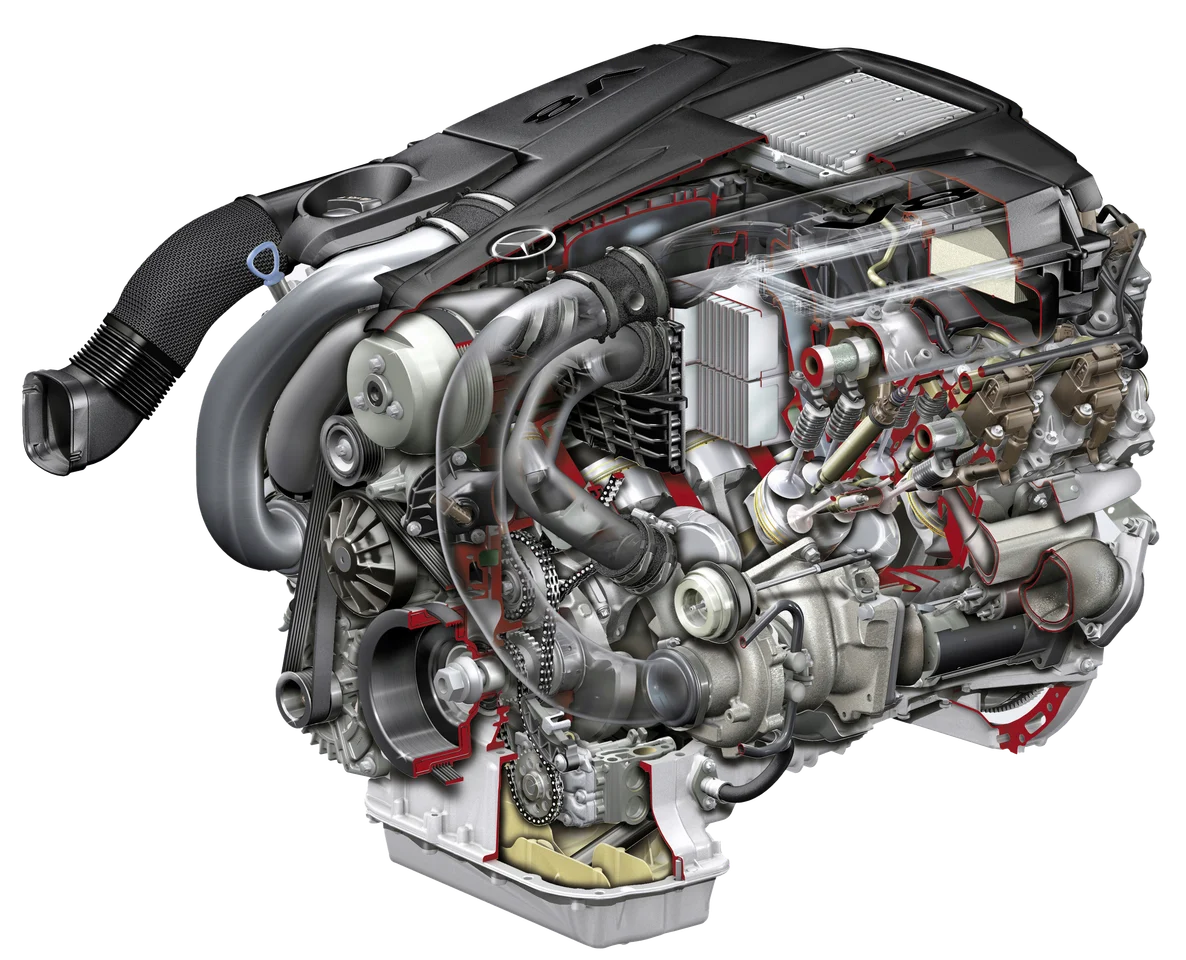

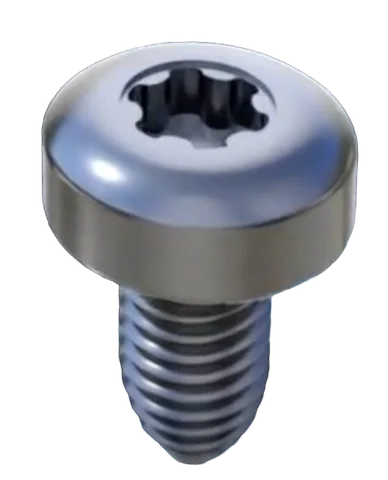

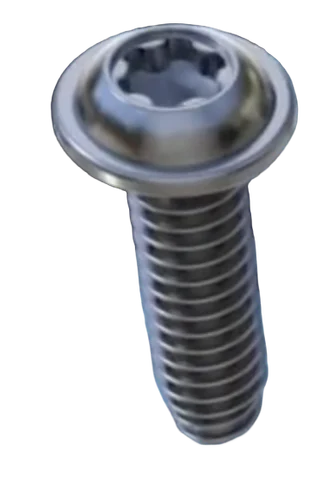

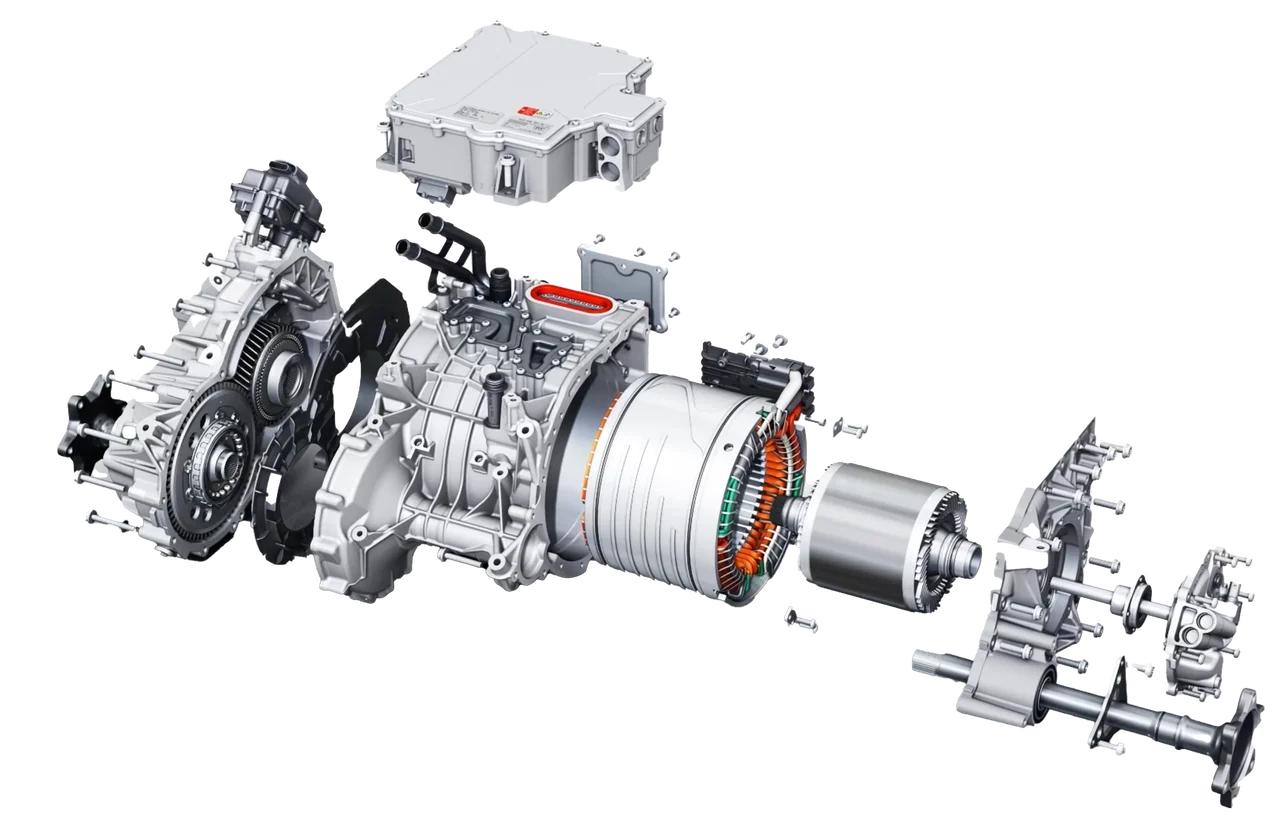

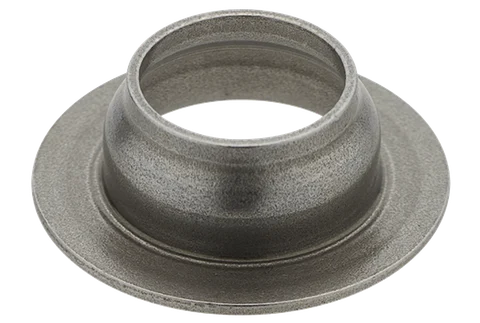

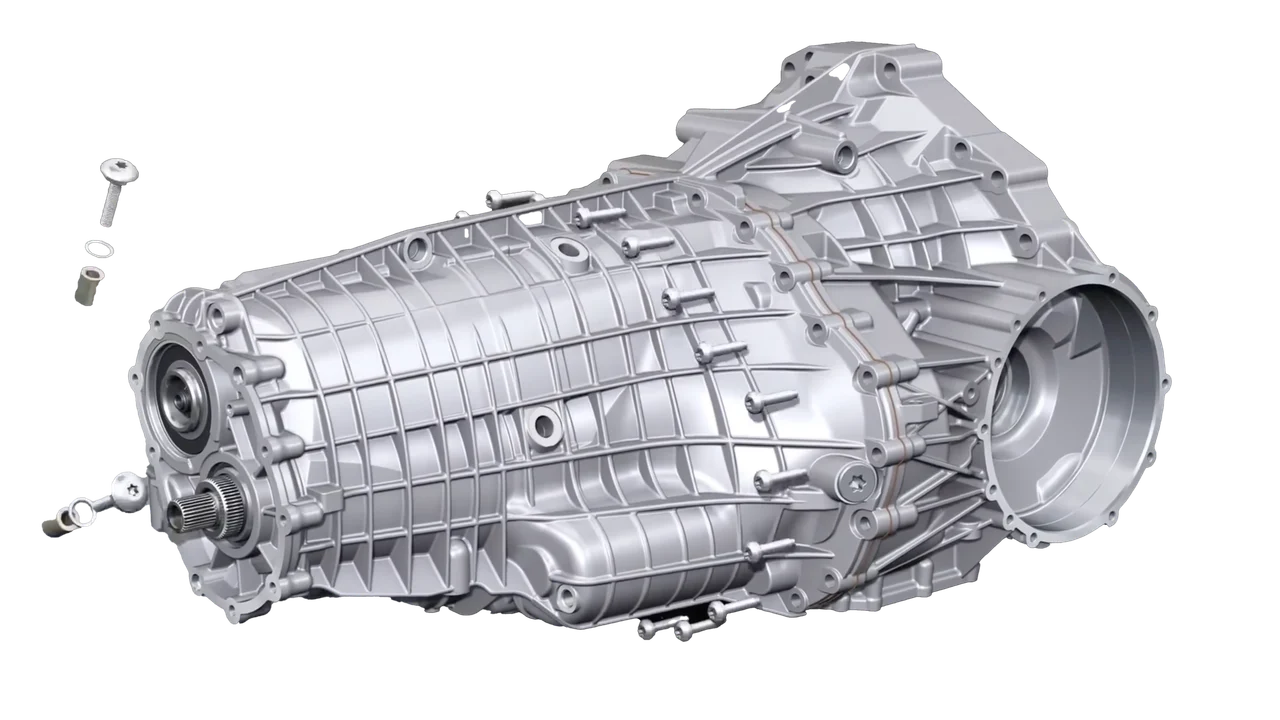

المحركات، المحركات الكهربائية، وناقلات الحركة
لأجزاء الربط والتثبيت في المحركات، وتجمعات المحركات الكهربائية، وعلب التروس، وآليات نقل الحركة.
- المكونات النموذجية للتطوير
- مسامير التوصيل، البراغي، الدبابيس، والأجزاء المُشكَّلة على البارد ذات الصلة في عمليات التجميع
- أهم متطلبات المواد
- يجب تأكيد متطلبات التشكيل والتسليم بالتزامن مع موقع التجميع، والمعالجة الحرارية، والمعالجة اللاحقة؛ ويتم التحقق من مقاومة الجزء النهائي وظروف التشغيل لكل مشروع على حدة.
- مناقشة حل المواد
- ناقش مواد تشكيل الرؤوس على البارد انطلاقًا من متطلبات الأجزاء المتعلقة بالربط أو تحديد المواقع أو الأجزاء ذات الشكل العامودي؛ وتتطلب مكونات ناقل الحركة المعقدة التحقق المسبق من بنيتها وعملية التشغيل الميكانيكي اللاحقة.

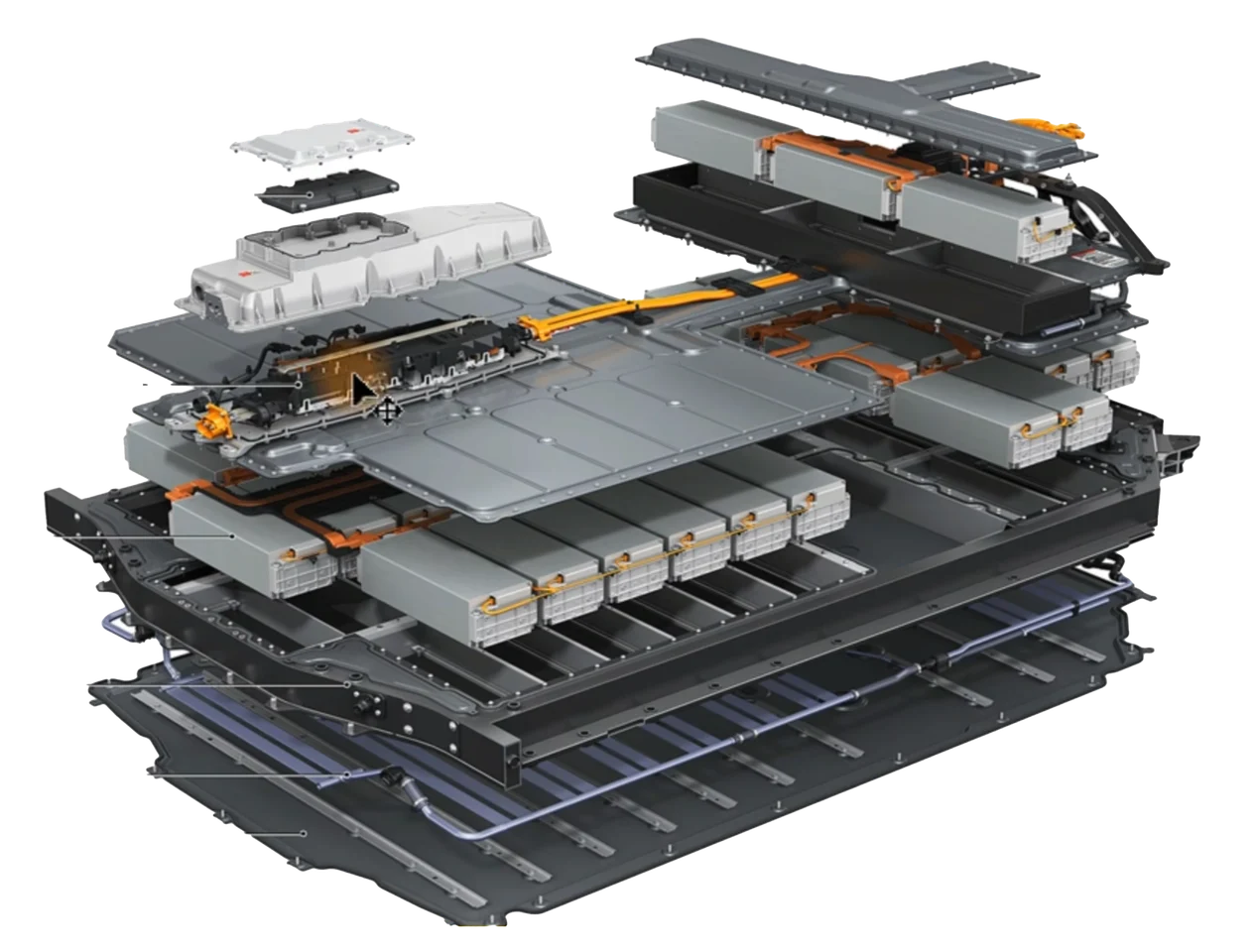

بطارية الجر وأنظمة الشحن
بدءًا من تثبيت حزمة البطارية وحتى وصلات آليات الشحن، يجب أولًا التمييز بين المثبتات الميكانيكية والمكونات الوظيفية الكهربائية.
- المكونات النموذجية للتطوير
- مسامير الربط، البراغي، والمثبتات المعدنية المستخدمة في وصلات آليات الشحن
- أهم متطلبات المواد
- يجب تأكيد الأبعاد، المعالجات السطحية، التجميع، ومتطلبات البيئة بناءً على موقع الجزء؛ أما الوظائف التي تتضمن التوصيل أو العزل أو الإحكام فيجب تحديدها بشكل منفصل.
- مناقشة حل المواد
- ناقش مواد تشكيل الرؤوس على البارد للسحابات الميكانيكية وفق الرسومات؛ أما المكونات الوظيفية الكهربائية فلا تعتمد مباشرةً مواصفات المواد الخاصة بالمثبتات الميكانيكية.
وصلات آلية الشحن
التركيز على تركيب وتثبيت ووصلات الدعامات لآلية قفل الشحن. ويجب تقييم متطلبات المواد للسحابات الميكانيكية وموصلات الجهد العالي (high-voltage conductive terminals) بشكل منفصل.

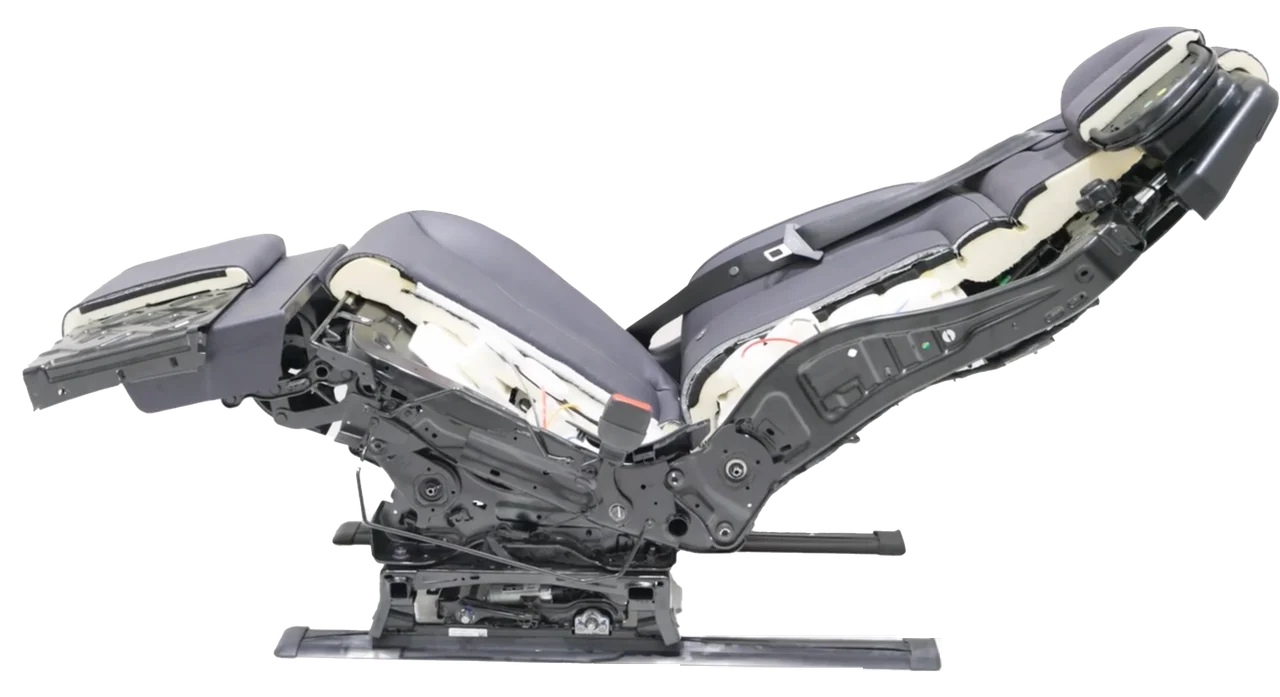

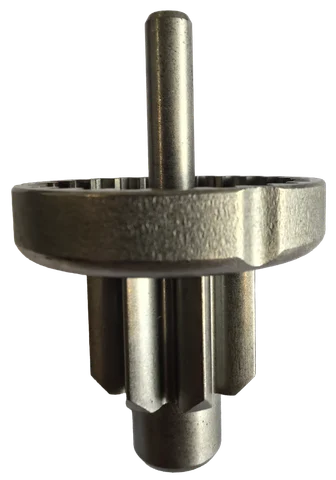

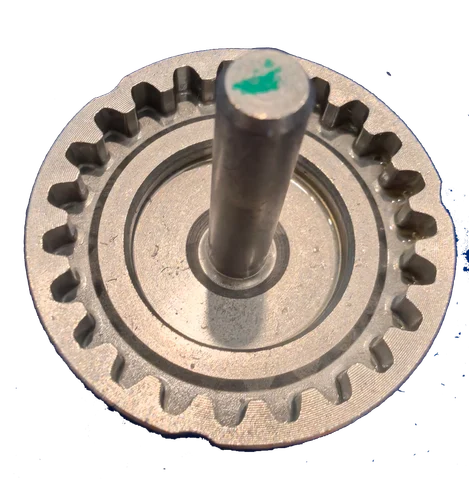

آليات المقاعد
إجراء مناقشات تتركز على أجزاء الربط والموضع والدعم داخل إطارات المقاعد وآليات ضبطها والمفاصل
- المكونات النموذجية للتطوير
- مسامير الربط، والبرشام، ودبابيس المفاصل، والأجزاء الأنبوبية (الغلافية)
- أهم متطلبات المواد
- يجب أن تأخذ متطلبات المواد في الاعتبار عمليات التشكيل أو البرشمة أو التجميع، بالإضافة إلى أبعاد التوافق وحالة السطح؛ ويتم تأكيد معايير الفحص المحددة لكل رسم جزء على حدة.
- مناقشة حل المواد
- مناقشة أسلاك تشكيل الرؤوس على البارد المستخدمة في الدبابيس والبرشام والموصلات؛ أما الأجزاء الأنبوبية (الغلافية) فتتطلب مراجعة مسبقة للمقطع العرضي وسماكة الجدار وطريقة التشغيل الفعلية

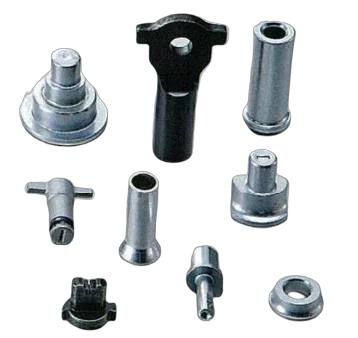

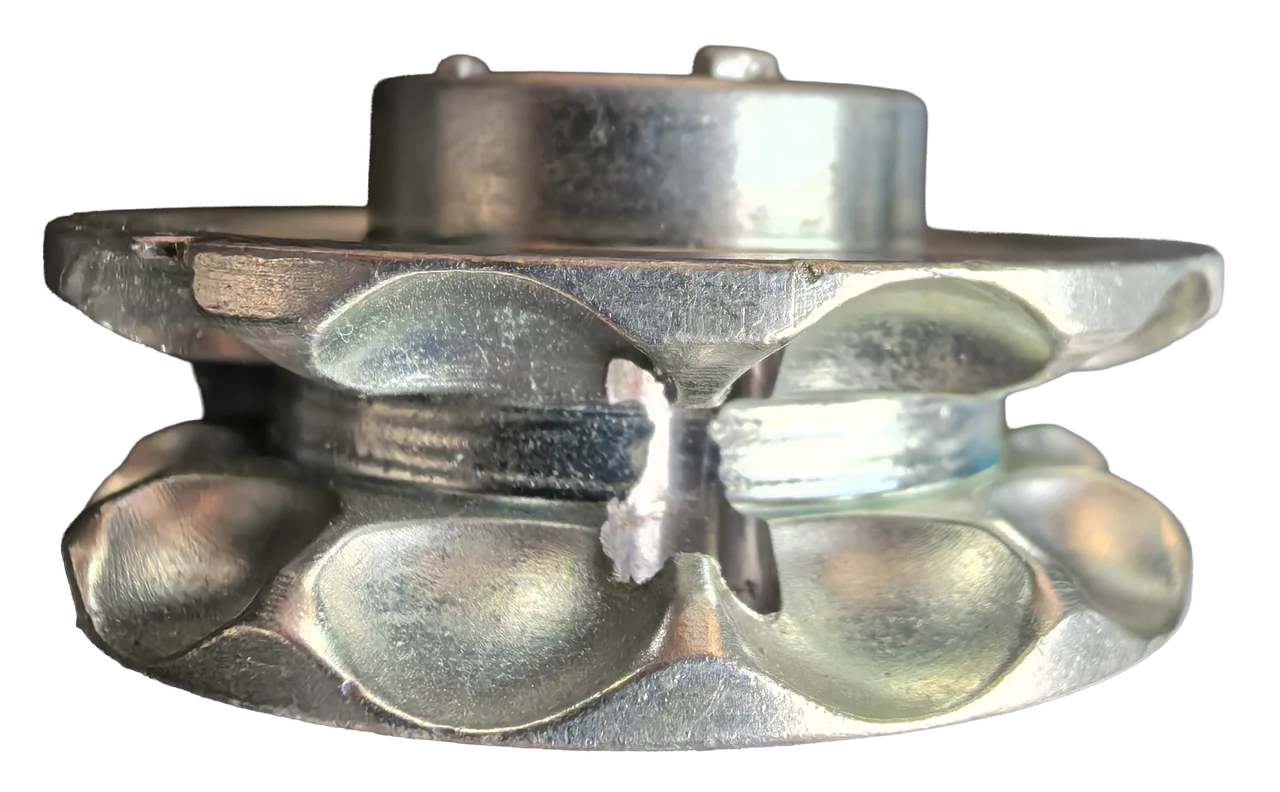

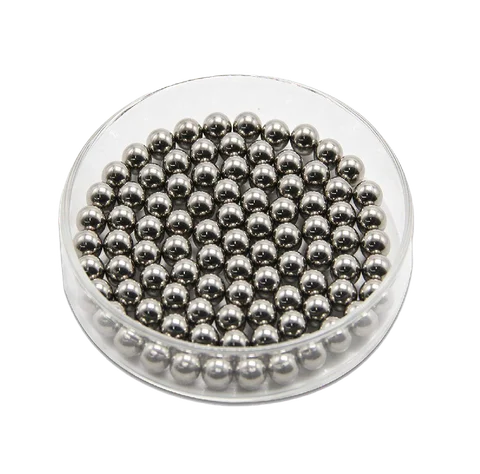

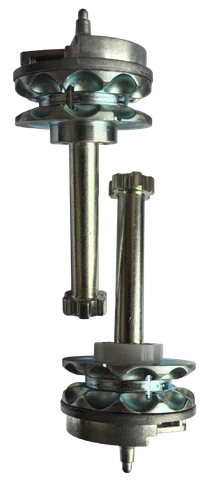

أحزمة الأمان والوسائد الهوائية
التركيز على كتل القفل ومسامير اللحام والأجزاء المرتبطة بها، مع إجراء تقييمات للمواد الخاصة بالمقطع العرضي المخصص ونطاق الخواص الميكانيكية
- المكونات النموذجية للتطوير
- مقاطع كتل القفل ومواد مسامير اللحام والأجزاء المرتبطة بها
- أهم متطلبات المواد
- الانتباه إلى المقطع العرضي المخصص، ونطاق الخواص الميكانيكية، والتوافق مع العمليات اللاحقة؛ كما يتم التحقق من وظائف النظام والجزء النهائي بشكل منفصل وفقًا للمتطلبات التقنية الخاصة بكل مشروع.
- مناقشة حل المواد
- ناقش مواد المقاطع المُشكَّلة (الأسلاك المُشكَّلة) لكتل القفل؛ وقيِّم مسامير اللحام وفقاً للدرجات والمواصفات ومتطلبات أداء المواد المحددة
الإدارة الحرارية والآليات الأخرى
تشمل أجزاء الربط والتموضع والمفاصل في أنظمة الإدارة الحرارية وآليات المساحات وأنظمة رفع النوافذ
تُعرض التجميعات والأجزاء المنفردة بشكل منفصل لتوضيح سياق استخدامها ومظهرها؛ ولا يعني ذلك بالضرورة توافقها مع بعضها البعض.
- المكونات النموذجية للتطوير
- مسامير التوصيل، والدبابيس، والمفاصل الكروية ومكونات التموضع ذات الصلة
- أهم متطلبات المواد
- يجب تقييم اختيار المادة بناءً على موقع المكوِّن، والتوافق الحركي، ومتطلبات المعالجة اللاحقة؛ لا تستنتج المادة أو العملية من مظهر التركيب وحده.
- مناقشة حل المواد
- حدِّد أولاً الجزء المعدني المطلوب تطويره، ثم ناقش أسلاك تشكيل الرؤوس على البارد أو مسار مواد مخصصة
وصلات أنظمة الإدارة الحرارية
حدد متطلبات مسامير التوصيل والدعامات ومكونات التموضع بناءً على مواقع تركيب الضواغط والمضخات والصمامات والغلاف الخارجي؛ ولا تستنتج المواد من مظهر التركيب وحده
وصلات آليات المساحات وأنظمة رفع النوافذ
ناقش متطلبات المواد وشروط التجميع للدبابيس والبرشام ومسامير التوصيل فيما يتعلق بتثبيت الأقواس وحركة الروابط ووصلات المفاصل الكروية
حالات تطوير المواد
تطوير المواد انطلاقاً من أجزاء محددة
ما يلي يحتفظ بمعلومات المواد من الحالات المنشورة علناً؛ ويجب تأكيد شروط التوريد والقبول لكل مشروع على حدة

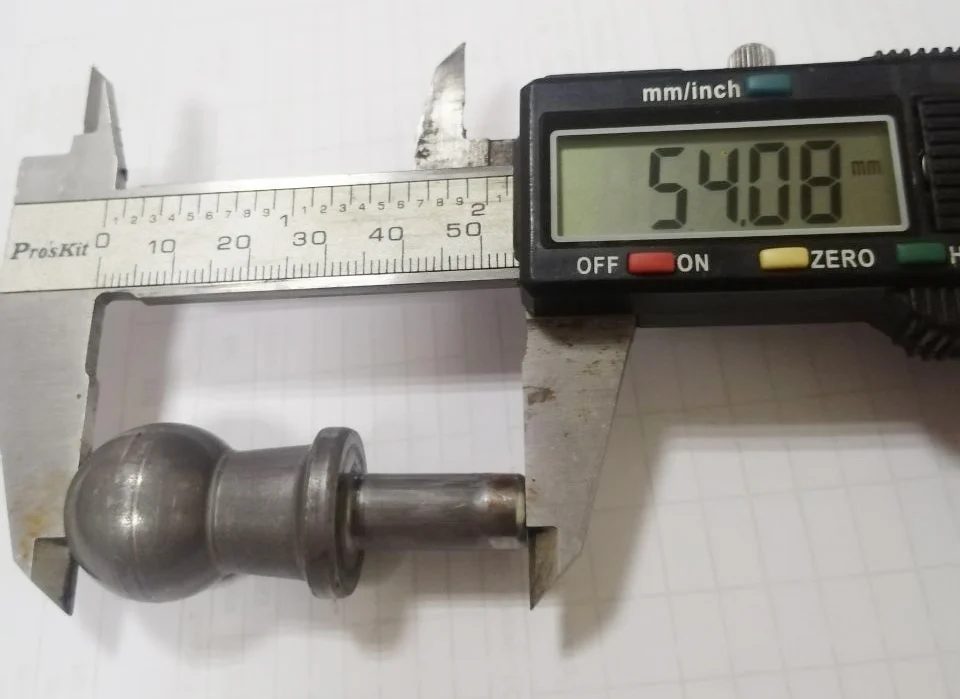

توطين مادة المفصل الكروي لتوجيه المركبة
- متطلبات المكوِّن
- تطوير مواد محلية بديلة للمفاصل الكروية لتوجيه المركبة المستوردة
- اتجاه التطوير
- يجب أن يركز تقييم المواد على المقاومة العالية والتشكيل بالتشوه الكبير والتوافق مع عمليات الخراطة اللاحقة
- المادة الأصلية في الحالة
- 41CrS4؛ تسرد الحالة الأصلية المعايير EN 10263.
يجب تأكيد الأجزاء المحددة من المعيار وظروف التسليم وبنود الفحص ومعايير قبول الإنتاج التجريبي وفقاً للوثائق الفنية الخاصة بكل مشروع
ناقش متطلبات المواد للأجزاء المماثلة →

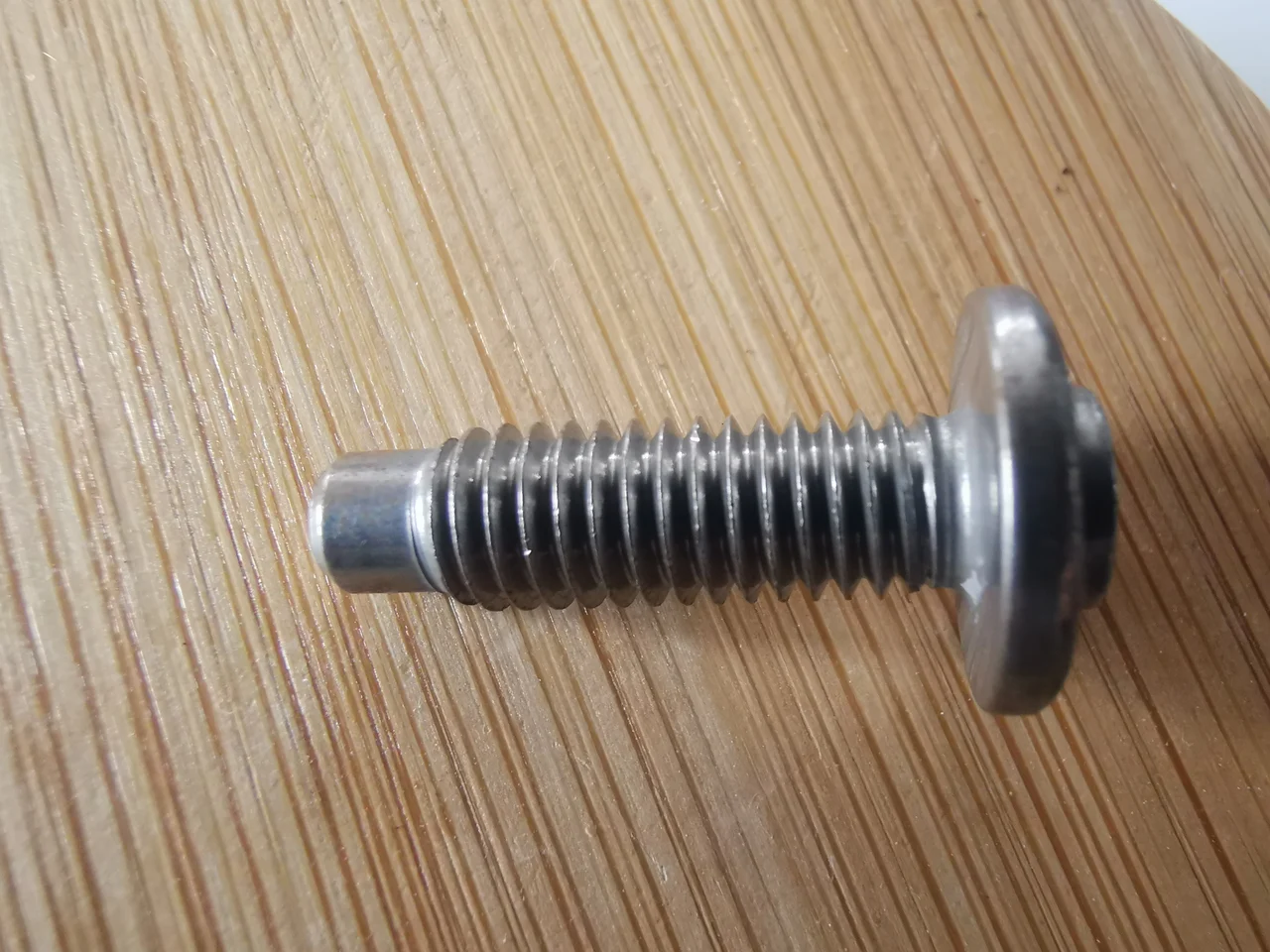

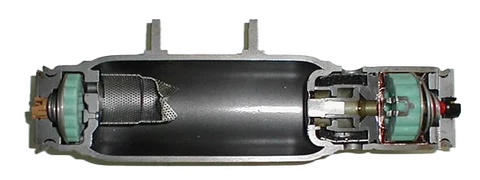

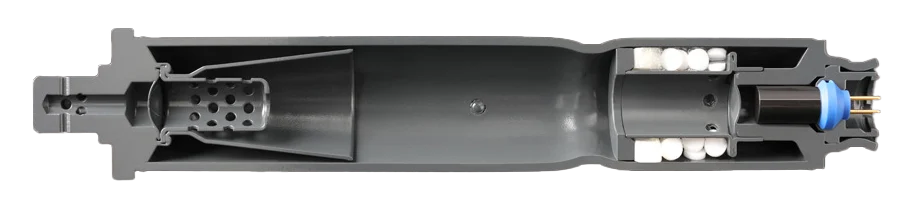

مسمار لحام لأنبوب نفخ الوسادة الهوائية
- متطلبات المكوِّن
- نطاق الخواص الميكانيكية المحددة لمادة مسمار اللحام
- المواد والمواصفات
- SWCH10A · 6.30 مم
- متطلبات مادة الحالة
- مقاومة الشد: 380–420 ميجا باسكال
هذه القيم هي متطلبات مادة من الحالة الأصلية، وليست قيماً مضمونة لكل مقاس ضمن نفس الدرجة. وهي لا تحل محل مؤهلات اللحام أو التحقق من صحة المكوِّن النهائي
ناقش متطلبات المواد للأجزاء المماثلة →

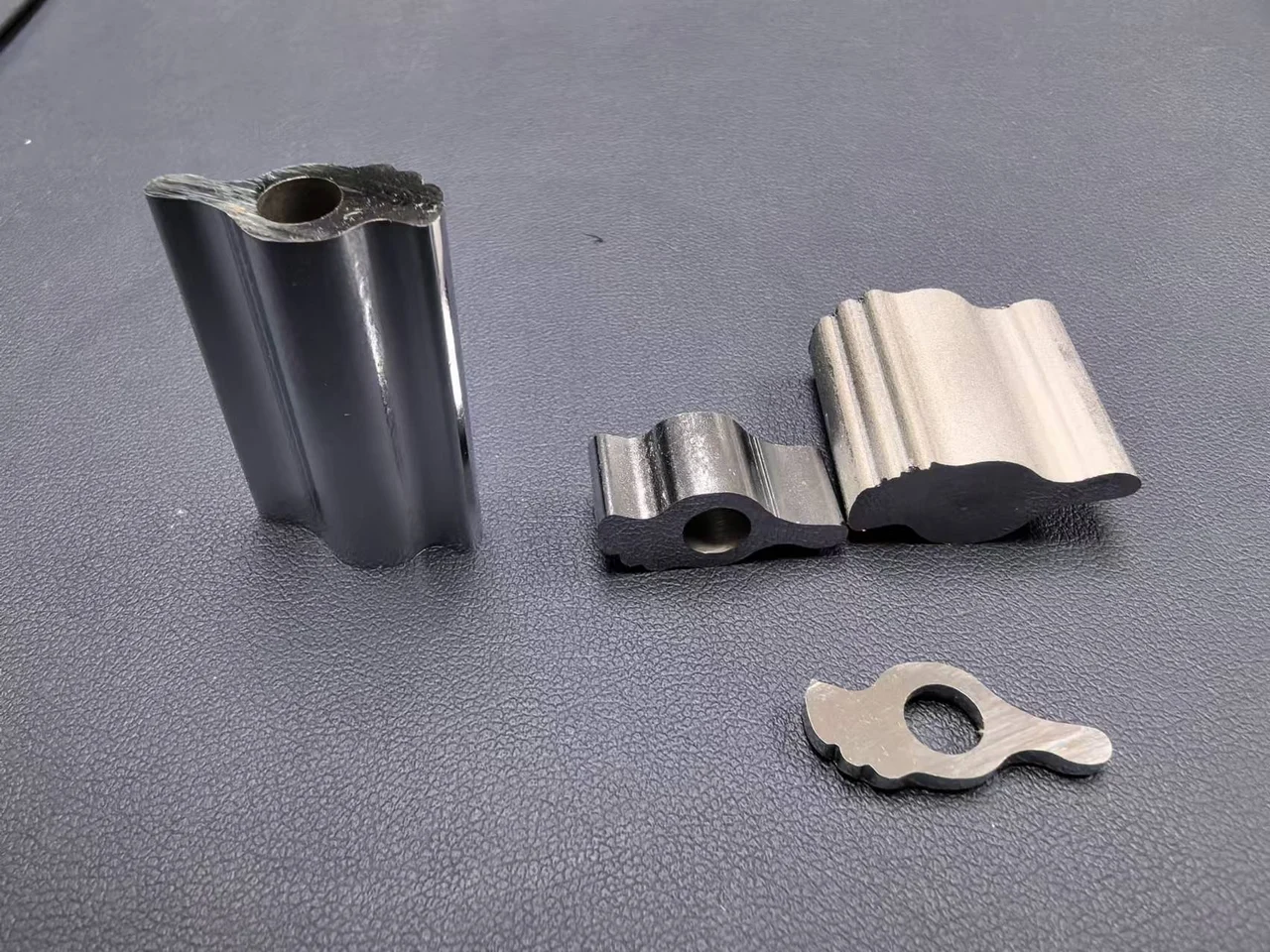

مقطع كتلة قفل حزام الأمان
- متطلبات المكوِّن
- شكل مقطع كتلة قفل حزام الأمان وتوافقه مع عمليات التشغيل اللاحقة
- اتجاه التطوير
- قيِّم المواد ذات المقاطع المُشكَّلة (الأسلاك المُشكَّلة) كبديل محتمل لطريقة تقنية مساحيق المعادن
- النقاط الرئيسية التي يجب تأكيدها
- الأبعاد المقطعية، والخصائص الميكانيكية، والمعالجة اللاحقة، وظروف الإنتاج الكمي
يجب التحقق من التغيرات في الأداء والتكلفة استناداً إلى مسار العملية الأصلي وتصميم الجزء وظروف الإنتاج الكمي؛ وتكون النتائج المحددة خاضعة للوثائق الفنية الخاصة بكل مشروع
ناقش متطلبات المواد للأجزاء المماثلة →ابدأ بمتطلبات الجزء الخاص بك
قدّم هذه المواد لبدء مراجعة المواد.
سواء كان لديك جزء بالفعل، أو تخطط لتغيير المادة، أو تطوّر عملية تشكيل جديدة، يمكنك البدء بمتطلباتك المحددة.
- نظام التطبيق، واسم الجزء، ورقم الرسم.
- درجة المادة المستخدمة حاليًا والمعيار المطبق.
- القطر أو المقطع العرضي، والتفاوتات الحرجة، وحالة التسليم.
- عمليات التشكيل على البارد، والخراطة، والمعالجة الحرارية، والتشطيب السطحي.
- أداء الجزء النهائي، ومتطلبات الفحص، والقضايا الحالية.
- متطلبات العينات أو الإنتاج التجريبي أو الدفعات، مع تواريخ التسليم المستهدفة.
صور التطبيقات مُعدّة لتوضيح الآلية وأنواع المكونات، ولا تدلّ على أن جميع الأمثلة هي منتجات نهائية من Creation Group أو دليل على توريد مخصص لنموذج سيارة معين. وتُؤكَّد درجات المواد ومسارات العمليات والخصائص عند التسليم وأداء الجزء النهائي بشكل منفصل؛ أما المتطلبات النهائية فهي خاضعة لمراجعة الرسومات ونتائج الإنتاج التجريبي والاتفاق الفني المشترك بين الطرفين.
