PROFILE DEVELOPMENT / 100Cr6
ลวดหน้าตัดพิเศษสำหรับชิ้นส่วนลูกตุ้มปั๊มน้ำมันรถยนต์
กรณีศึกษานี้คือลวดรูปทรงพิเศษเกรด 100Cr6 ที่พัฒนาขึ้นสำหรับชิ้นส่วนเพนดูลัม (pendulum) ของปั๊มน้ำมันรถยนต์ ซึ่งแสดงหน้าตัดแบบต่อเนื่องของส่วนหัวทรงกลม ส่วนคอ และส่วนฐาน หน้านี้รวบรวมวิดีโอถ่ายจริงจากตัวอย่างจริงของบริษัท ภาพถ่าย 7 ภาพ โมเดลอ้างอิงสามมิติแบบโต้ตอบ และเอกสารโครงสร้างของปั๊มน้ำมัน เพื่อให้สามารถย้อนกลับวิเคราะห์หน้าตัดลวดและข้อกำหนดการแปรรูปขั้นต่อไปได้จากฟังก์ชันการติดตั้ง
จุดที่ต้องพิจารณาเชิงเรขาคณิต
รูปร่างส่วนหัวทรงกลม คอ และฐาน
รูปทรงภายนอกของหน้าตัดทั้งหมดและมุมโค้งเฉพาะจุดต้องยืนยันตามแบบแปลน
ยืนยันข้อกำหนดทางเทคนิคตามแบบแปลน
เพนดูลัมปั๊มน้ำมันรถยนต์ · ภาพถ่ายจริงจากตัวอย่าง
ตำแหน่งและการทำงานของเพนดูลัมในปั๊มน้ำมันรถยนต์
ในปั๊มน้ำมันแบบเพนดูลัม-สไลเดอร์ (pendulum-slider oil pump) เพนดูลัมเชื่อมต่อระหว่างโรเตอร์ภายในกับโรเตอร์ภายนอก โดยสามารถแกว่งได้ที่โรเตอร์ภายนอก และถูกนำทางโดยร่องบนโรเตอร์ภายใน เมื่อโรเตอร์หมุน ปริมาตรของแต่ละช่องทำงานจะเปลี่ยนแปลงเป็นคาบ ๆ ทำให้เกิดกระบวนการดูดน้ำมันและจ่ายน้ำมัน เอกสารเทคนิคของ MAHLE ได้อธิบายการออกแบบระบบจ่ายน้ำมันหล่อลื่นตามความต้องการ (on-demand lubrication) ที่นี่ เพนดูลัมคือชิ้นส่วนเคลื่อนที่ภายในปั๊ม ไม่ใช่บล็อกสมดุลของเครื่องยนต์ [1][2]
วัสดุเกรด 100Cr6: ยืนยันสถานะการขึ้นรูปและสถานะการใช้งานแยกจากกัน
Ovako จัดให้ 100Cr6 เป็นเหล็กแบริ่งชนิดถ่ายเทความร้อนได้ดี (hardenable bearing steel) ที่เหมาะสำหรับการรับโหลดสัมผัสแบบกลิ้ง (rolling contact) และโหลดความเหนื่อยล้าสูง โดยระบุสถานะการขึ้นรูปไว้ทั้งในรูปแบบเม็ดทรงกลม (spheroidized condition) และสถานะหลังการชุบแข็ง-อบคืนตัว (quenched & tempered condition) ความแตกต่างของแต่ละรูปแบบมีผลต่อระดับความสะอาด การควบคุมกำมะถันและซิลิคอน ดังนั้นจึงไม่สามารถถือว่าคุณสมบัติการขึ้นรูปเหมือนกันเพียงเพราะมีเลขเกรดเดียวกันเท่านั้น [3] การระบุวัสดุและวัตถุประสงค์การใช้งานในปั๊มน้ำมันรถยนต์สำหรับกรณีศึกษานี้อ้างอิงจากเอกสารตัวอย่างและได้รับการยืนยันจากลูกค้า; วรรณกรรมที่เผยแพร่ทั่วไปไม่ถือเป็นหลักฐานรับรององค์ประกอบวัสดุของตัวอย่างนี้ หรือการรับรองปั๊มทั้งชุด
มูลค่าการแปรรูปลวดรูปทรงพิเศษและรายการตรวจสอบหลัก
แนวคิดวิศวกรรมคือการย้ายรูปทรงซ้ำต่อเนื่องตามความยาวของชิ้นงาน — ได้แก่ ส่วนหัวทรงกลม ส่วนคอ และส่วนฐาน — มาไว้ที่หน้าตัดของลวดก่อน จากนั้นประเมินเส้นทางการตัด การขึ้นรูปปลาย การอบความร้อน และการตกแต่งขั้นสุดท้าย เพื่อลดความจำเป็นในการตัดแต่งรูปทรงจากวัตถุดิบกลม; ปริมาณการประหยัดจริงต้องยืนยันผ่านการเปรียบเทียบกระบวนการผลิตและใบเสนอราคา ตรวจสอบตามแบบแปลนว่ามีรัศมีส่วนหัว ความกว้างของคอ รัศมีโค้งเชื่อมต่อ ความคลาดเคลื่อนของรูปทรง (profile tolerance) ความตรง (straightness) และการบิด (twist) ครบถ้วนหรือไม่ และตกลงข้อกำหนดการยอมรับเกี่ยวกับโครงสร้างเม็ดทรงกลม ความแข็ง ข้อบกพร่องผิว และการสูญเสียคาร์บอน (decarburization) สำหรับผลิตภัณฑ์สำเร็จรูป ยังต้องตรวจสอบความขนานของปลายชิ้นงาน ความหยาบของผิว (surface roughness) ช่องว่างการพอดี (fitting clearance) และการบิดตัวจากการอบความร้อน; ความทนทานและประสิทธิภาพระดับปั๊มจะประเมินผ่านการทดสอบรวมชิ้นส่วน (assembly test)
แหล่งข้อมูลอ้างอิงและขอบเขตการยืนยัน
บันทึกวิดีโอและภาพถ่ายของบริษัทเองจำนวน 7 ภาพสำหรับตัวอย่างในกรณีศึกษานี้; วัตถุประสงค์การใช้งานในปั๊มน้ำมันรถยนต์ได้รับการยืนยันจากลูกค้า ภาพอ้างอิงโครงสร้างของปั๊มน้ำมันที่ลูกค้าให้มานั้นใช้เพื่อการอธิบายโครงสร้างเท่านั้น สิทธิ์ในภาพต้นฉบับเป็นของเจ้าของสิทธิ์ที่เกี่ยวข้อง วรรณกรรมที่อ้างอิงให้ข้อมูลพื้นฐานทั่วไปเกี่ยวกับโครงสร้างปั๊มและวัสดุ แต่ไม่ใช่หลักฐานยืนยันลูกค้า รุ่นรถที่ติดตั้ง หรือผลการทดสอบที่ผ่านเกณฑ์ของตัวอย่างนี้

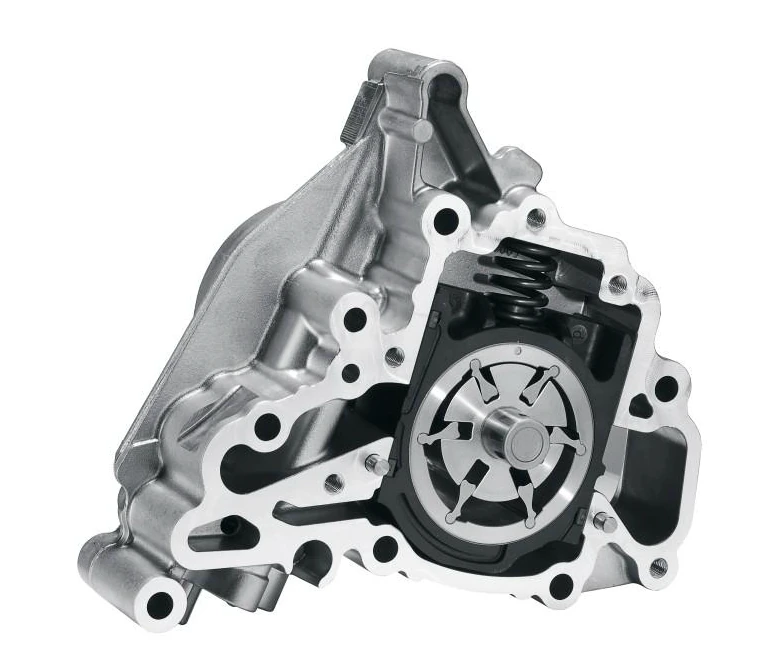

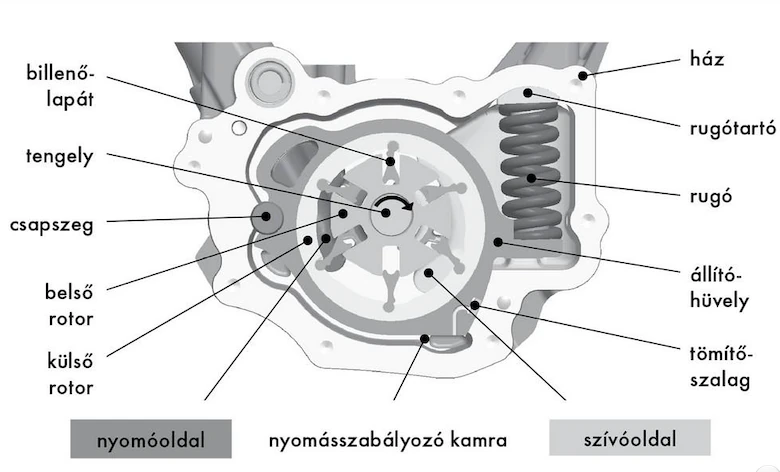

ภาพอ้างอิงโครงสร้างการใช้งาน
โมเดลสามมิติแบบโต้ตอบ
โมเดลอ้างอิงสามมิติ ขนาดจริงและเงื่อนไขการผลิตต้องยืนยันตามแบบแปลน

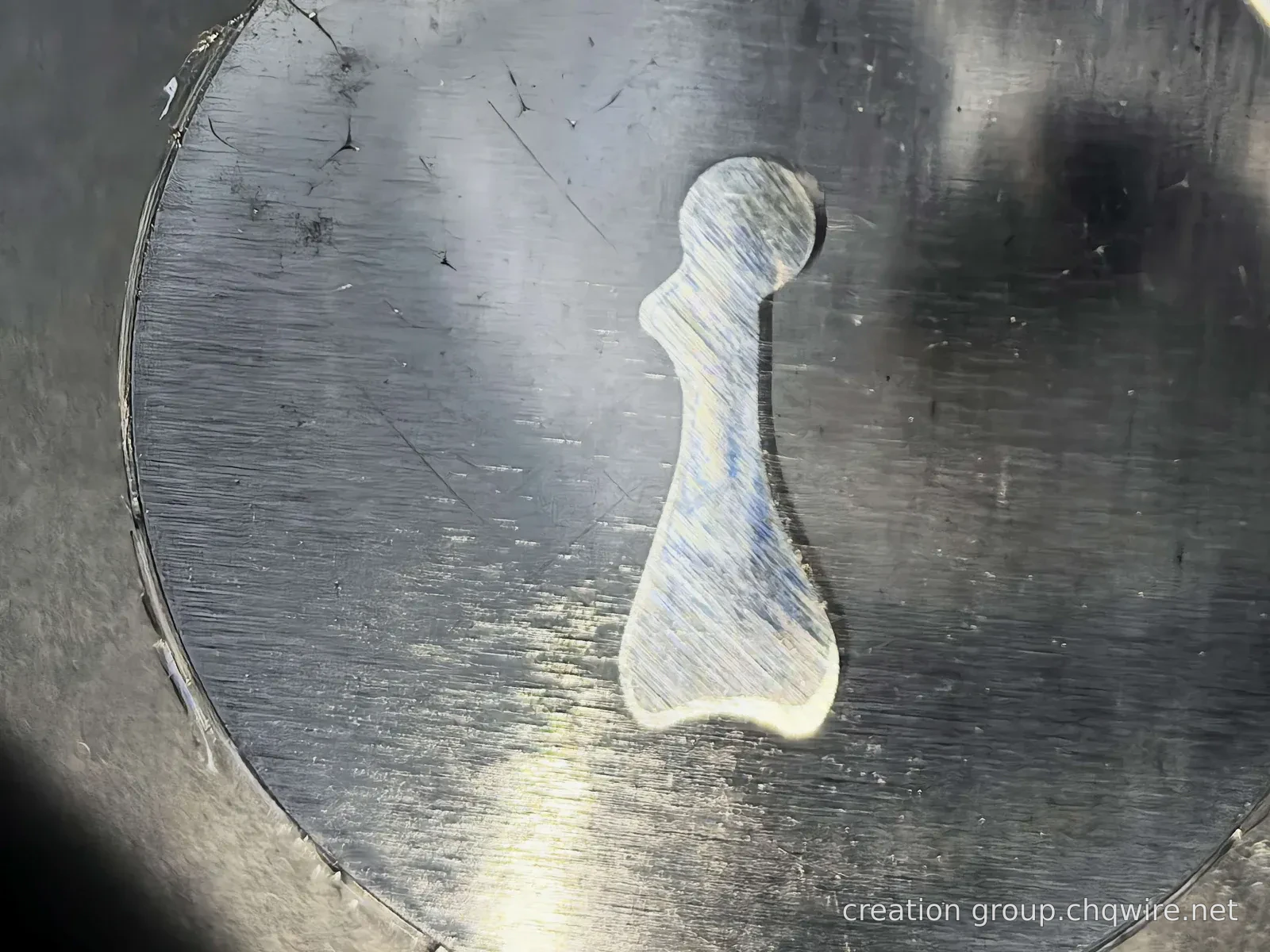

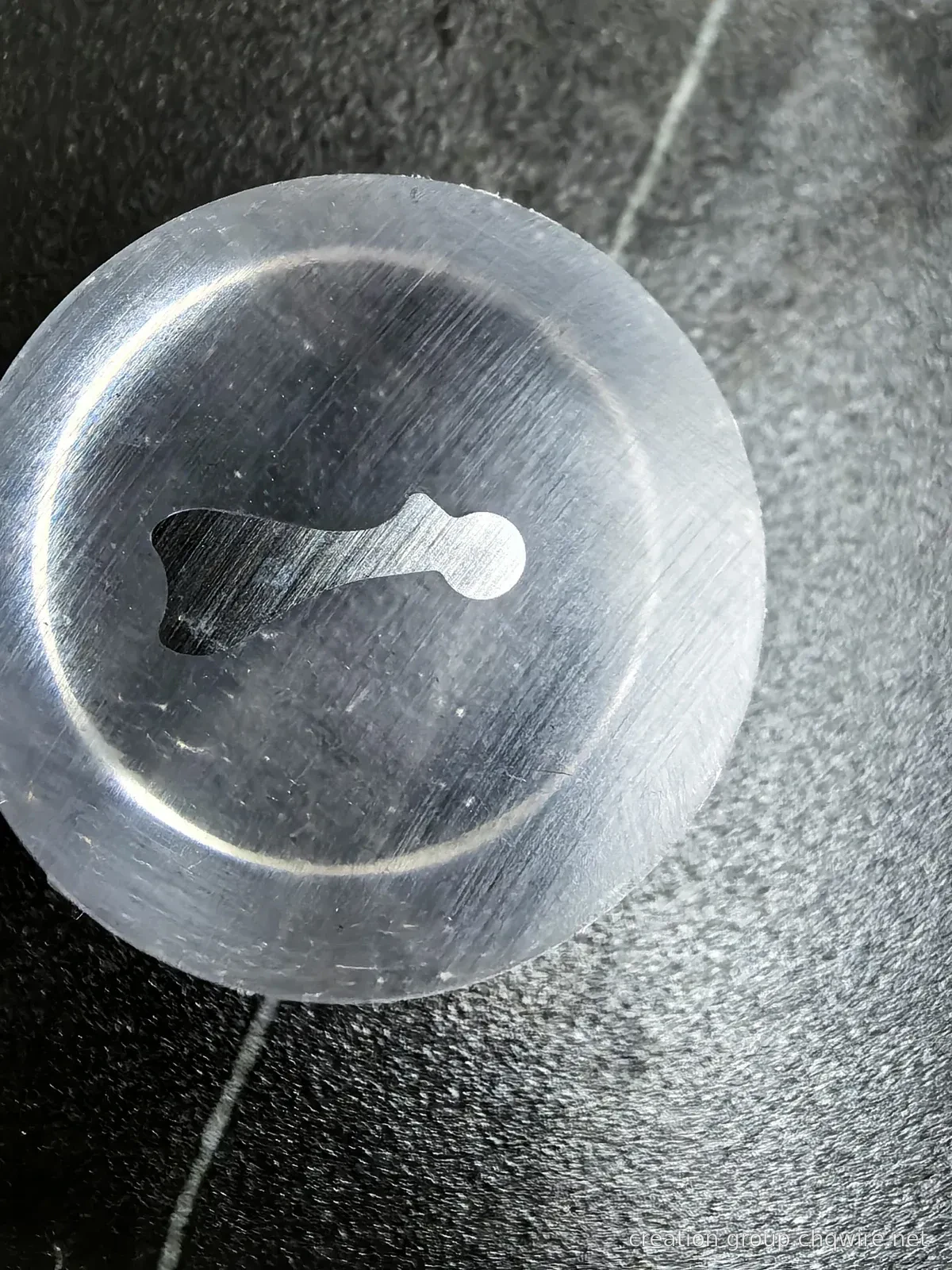

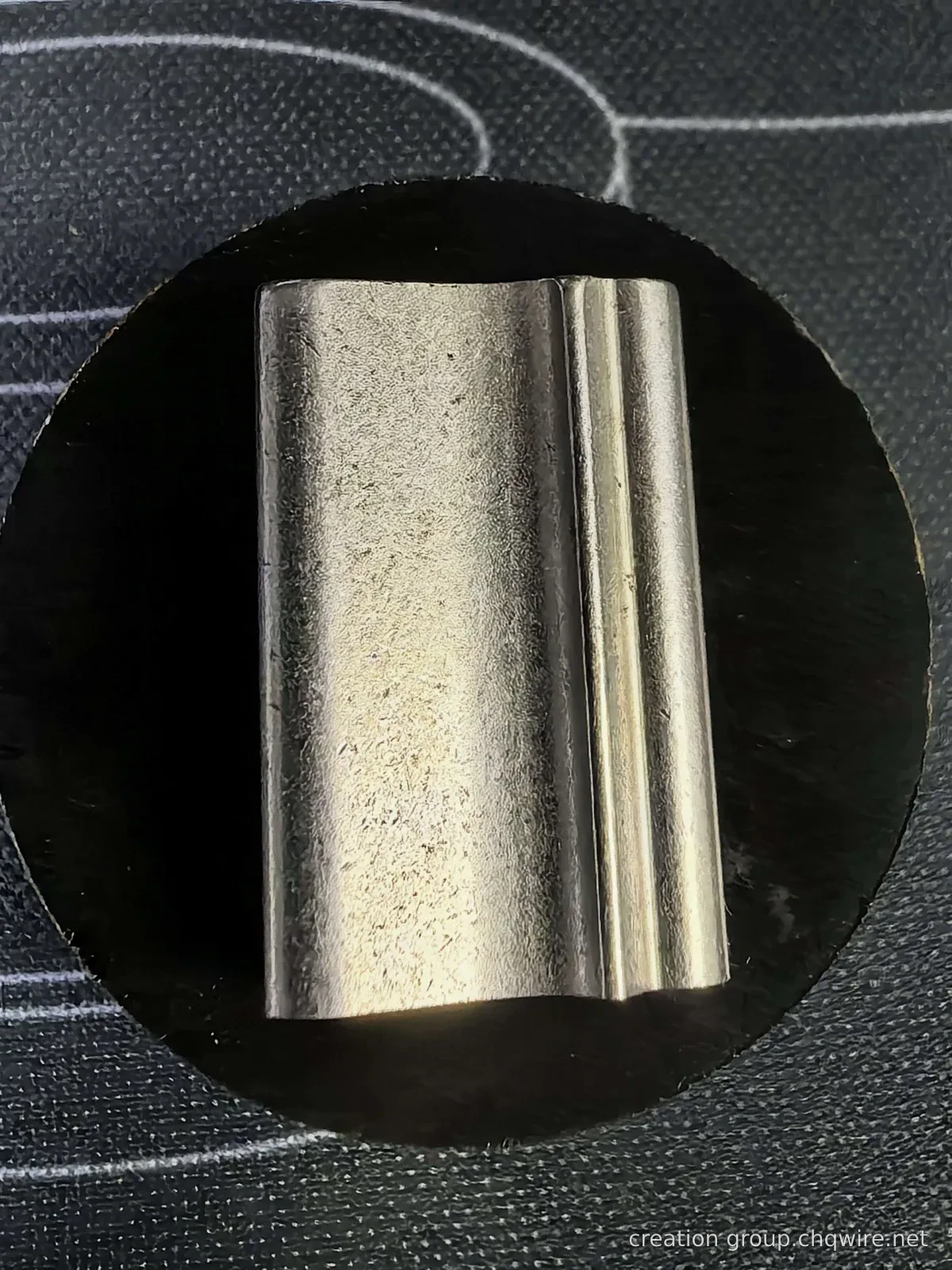

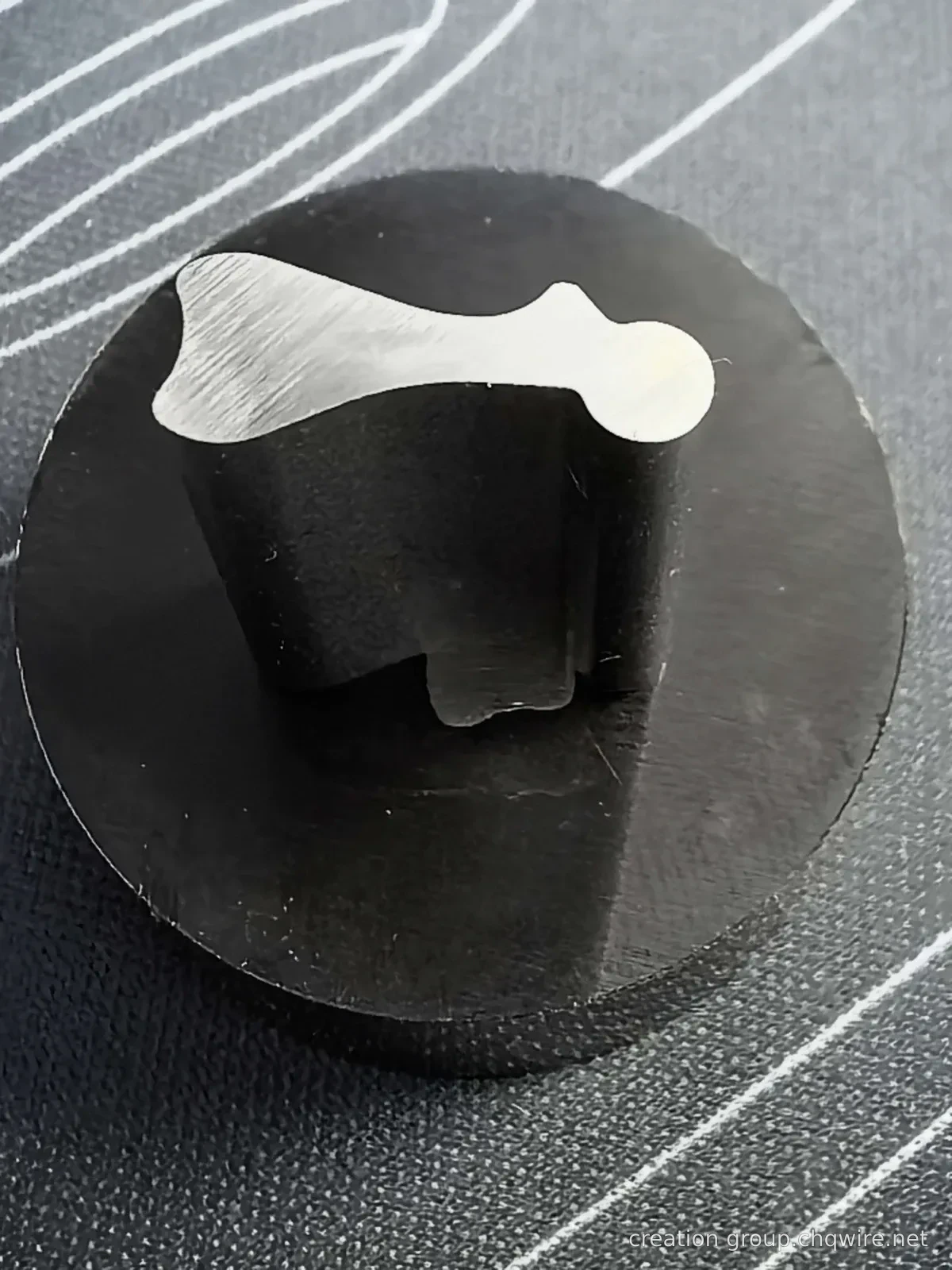

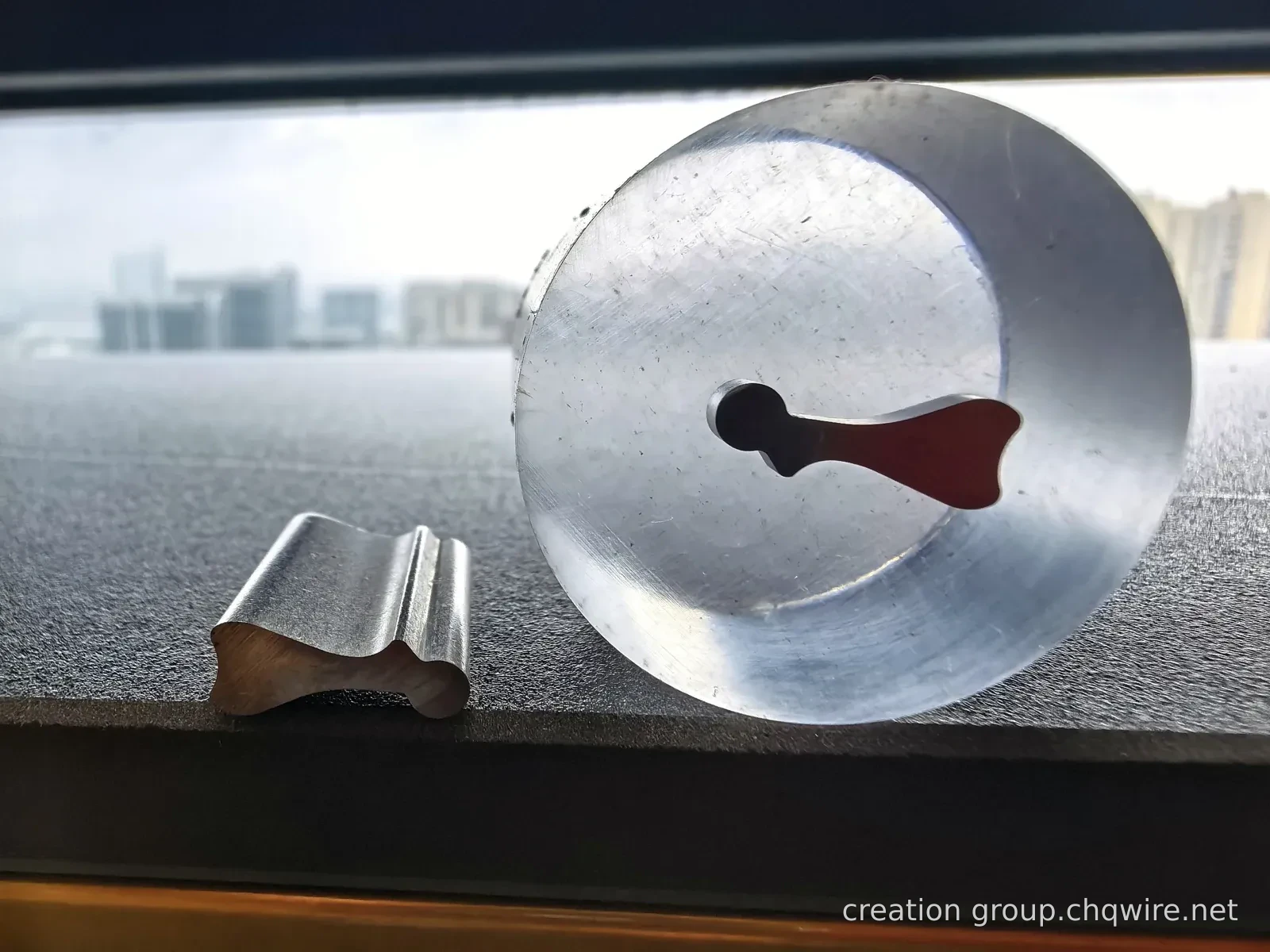

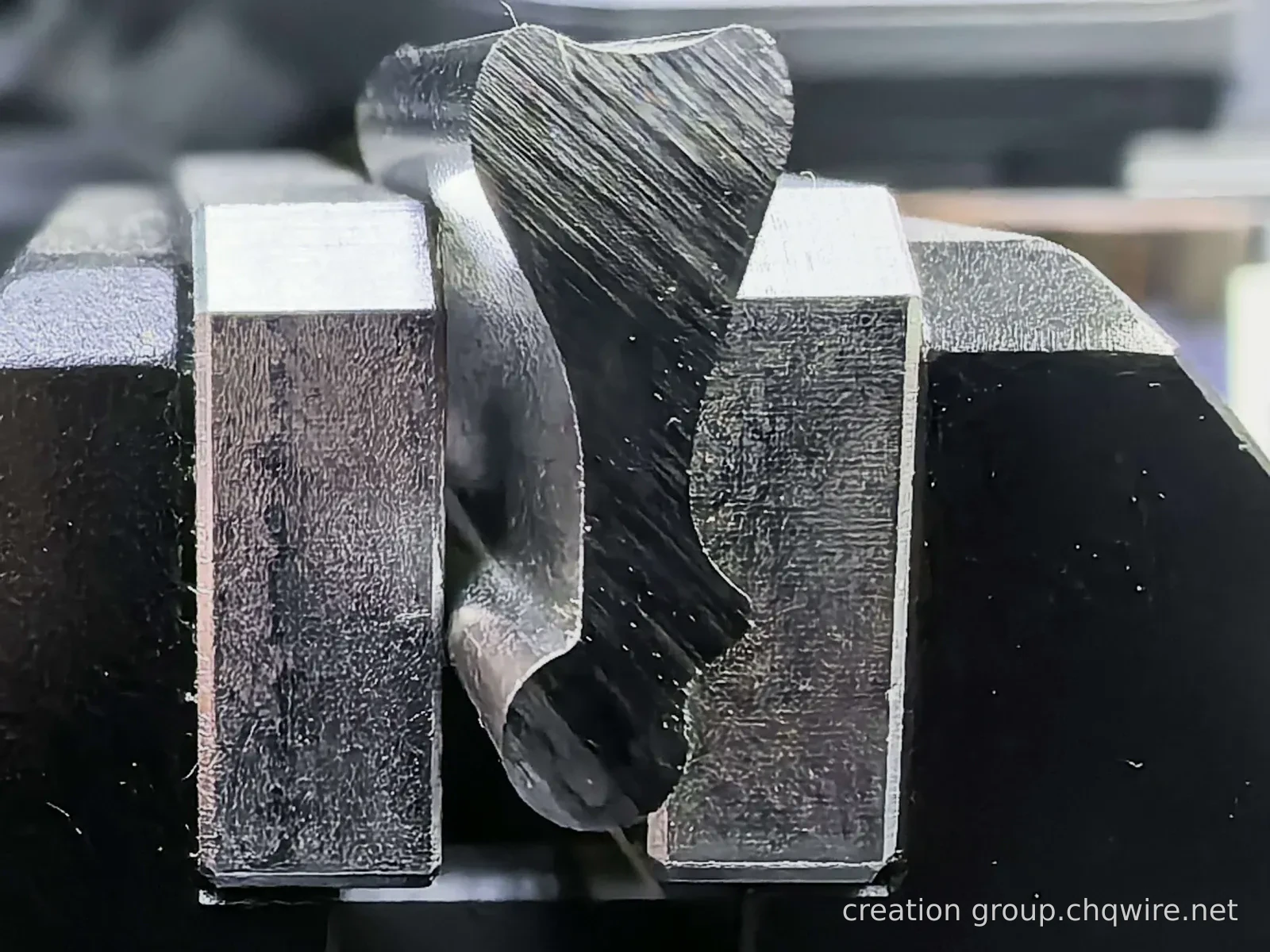

บันทึกภาพ
เอกสารอ้างอิงทางเทคนิค
- [1] MTZ Worldwide: เทคโนโลยีการรวมปั๊มน้ำมันและปั๊มสุญญากาศ ↗
Holger Conrad; Martin Janssen; Peter Wieske — Combined Oil-Vacuum Pump. MTZ Worldwide 7–8/2015, pp. 8–13 (PDF 11–16).
- [2] MAHLE: การจัดการน้ำมันหล่อลื่นและปั๊มน้ำมันแบบเพนดูลัม-สไลเดอร์ที่ควบคุมได้ ↗
การแนะนำเทคโนโลยีการจ่ายน้ำมันหล่อลื่นตามความต้องการโดยผู้ผลิต; ข้อมูลพื้นฐานทางเทคนิคของปั๊มทั้งชุดไม่เท่ากับคำมั่นสัญญาด้านสมรรถนะสำหรับตัวอย่างลวดรูปทรงพิเศษนี้
- [3] Ovako: ข้อมูลวัสดุเกรด 100Cr6 ↗
คำอธิบายของผู้ผลิตวัสดุเกี่ยวกับการปรับแต่งเกรด 100Cr6 สถานะการจัดส่ง และคุณสมบัติโดยทั่วไป; ข้อมูลเหล่านี้อ้างอิงเฉพาะผลิตภัณฑ์ของผู้ผลิตนั้น ๆ และไม่สามารถใช้แทนหนังสือรับรองคุณภาพและเอกสารรับรองการตรวจรับสำหรับล็อตนี้ได้
คำถาม-คำตอบสำหรับการพัฒนา
ภาพอ้างอิงของปั๊มน้ำมันแสดงถึงลูกค้าหรือรุ่นรถที่ใช้งานจริงของตัวอย่างนี้หรือไม่?
ไม่แสดง ภาพและวรรณกรรมที่เผยแพร่ใช้เพื่ออธิบายโครงสร้างปั๊มน้ำมันแบบเพนดูลัม-สไลเดอร์โดยทั่วไป ไม่ได้บ่งชี้ถึงความสัมพันธ์ในการจัดหาสินค้ากับผู้ผลิตรายใด ๆ ในภาพ และไม่สามารถยืนยันได้ว่าเพนดูลัมของผู้ผลิตรายนั้นใช้เหล็ก 100Cr6 ทั้งหมด รุ่นรถยนต์เฉพาะ รุ่นปั๊ม วัสดุ และข้อกำหนดการประกอบต้องอ้างอิงตามเอกสารโครงการเท่านั้น
วิดีโอและโมเดลสามมิติสามารถใช้เป็นเกณฑ์ในการรับรองขนาดและสมรรถนะได้หรือไม่?
ไม่สามารถใช้ได้ วิดีโอเป็นการนำเสนอตัวอย่างจริงและอุปกรณ์ช่วยขึ้นรูปของบริษัทเอง ส่วนโมเดลสามมิติใช้เพื่อการสื่อสารเกี่ยวกับหน้าตัดเท่านั้น การรับรองอย่างเป็นทางการต้องอ้างอิงตามแบบแปลนเวอร์ชันที่ได้รับการยืนยันแล้ว ใบรับรองวัสดุ ผลการตรวจวัดขนาดและผิว รวมทั้งการทดสอบความร้อนและฟังก์ชันตามที่ตกลงกันไว้; ความยาวที่แสดงในวิดีโอไม่เท่ากับความยาวที่จัดส่งตามสัญญา
กรณีตัวอย่างหน้าตัดที่เกี่ยวข้อง
ข้อมูลวัสดุและการสื่อสารทางเทคนิค
ข้อกำหนดทางเทคนิคควรแนบภาพหน้าตัดพร้อมระบุเวอร์ชัน ความคลาดเคลื่อนที่สำคัญ กระบวนการแปรรูปต่อเนื่อง รูปแบบการส่งมอบ และข้อกำหนดการตรวจสอบ
