PROFILE DEVELOPMENT / 10B21
เกียร์ 10B21
10B21 เฟือง: บันทึกตัวอย่างรูปฟัน กรณีนี้แสดงหน้าตัดรูปเฟือง 10B21 ซึ่งยอดฟัน รากฟัน รัศมีโค้งบริเวณจุดเชื่อมต่อเฉพาะ และการกระจายเชิงมุม ควรตรวจสอบร่วมกันเป็นรูปร่างหน้าตัดแบบครบวงจร
จุดที่ต้องพิจารณาเชิงเรขาคณิต
จำนวนฟัน รูปทรงส่วนปลายฟันและส่วนโคนฟัน การกระจายเชิงมุม
รูปแบบหน้าตัดแบบเต็ม รูปทรงฟันส่วนท้องถิ่น และจุดอ้างอิงของขนาด
ยืนยันข้อกำหนดทางเทคนิคตามแบบแปลน
ลักษณะหน้าตัดและประเด็นสำคัญในการประเมิน
กรณีตัวอย่างนี้แสดงหน้าตัดแบบฟันเฟืองเกรด 10B21 ซึ่งต้องตรวจสอบรูปทรงโดยรวมอย่างครบถ้วน ได้แก่ ส่วนยอดฟัน ส่วนรากฟัน รัศมีโค้งเฉพาะจุด และการกระจายเชิงมุม
แบบวาดและข้อกำหนดการวัด
แนะนำให้ระบุจำนวนฟันที่สามารถระบุได้ ขนาดรูปร่างฟัน ฐานศูนย์กลาง และฐานเชิงมุมอย่างชัดเจน หากมีข้อกำหนดการเข้าฟันหรือการจับคู่ ต้องจัดเตรียมหลักฐานการออกแบบและการยอมรับที่เกี่ยวข้องเพิ่มเติมแยกต่างหาก
การส่งมอบและการแปรรูปต่อเนื่อง
ตัวอย่างลวดรูปฟันไม่สามารถพิสูจน์โดยตรงถึงสมรรถนะการรับน้ำหนักหรือการเข้าฟัน (meshing performance) ของเฟืองชนิดใดชนิดหนึ่งได้ เงื่อนไขการตัด การขึ้นรูป หรือการประกอบในขั้นตอนถัดไป ควรประเมินร่วมกับแบบแปลนการพัฒนา
แหล่งข้อมูลอ้างอิงและขอบเขตการยืนยัน
ข้อมูลอ้างอิงมาจากไดเรกทอรีกรณีศึกษานี้และภาพถ่ายตัวอย่างที่มีอยู่; ขนาดในไดเรกทอรีเป็นค่าชื่อ (nominal value) เท่านั้น ภาพถ่ายไม่สามารถแทนรายงานการตรวจสอบอย่างเป็นทางการได้ ข้อกำหนดวัสดุ สมบัติ กระบวนการอบร้อน เงื่อนไขการจัดส่งและการรับรอง ต้องได้รับการยืนยันตามโครงการ

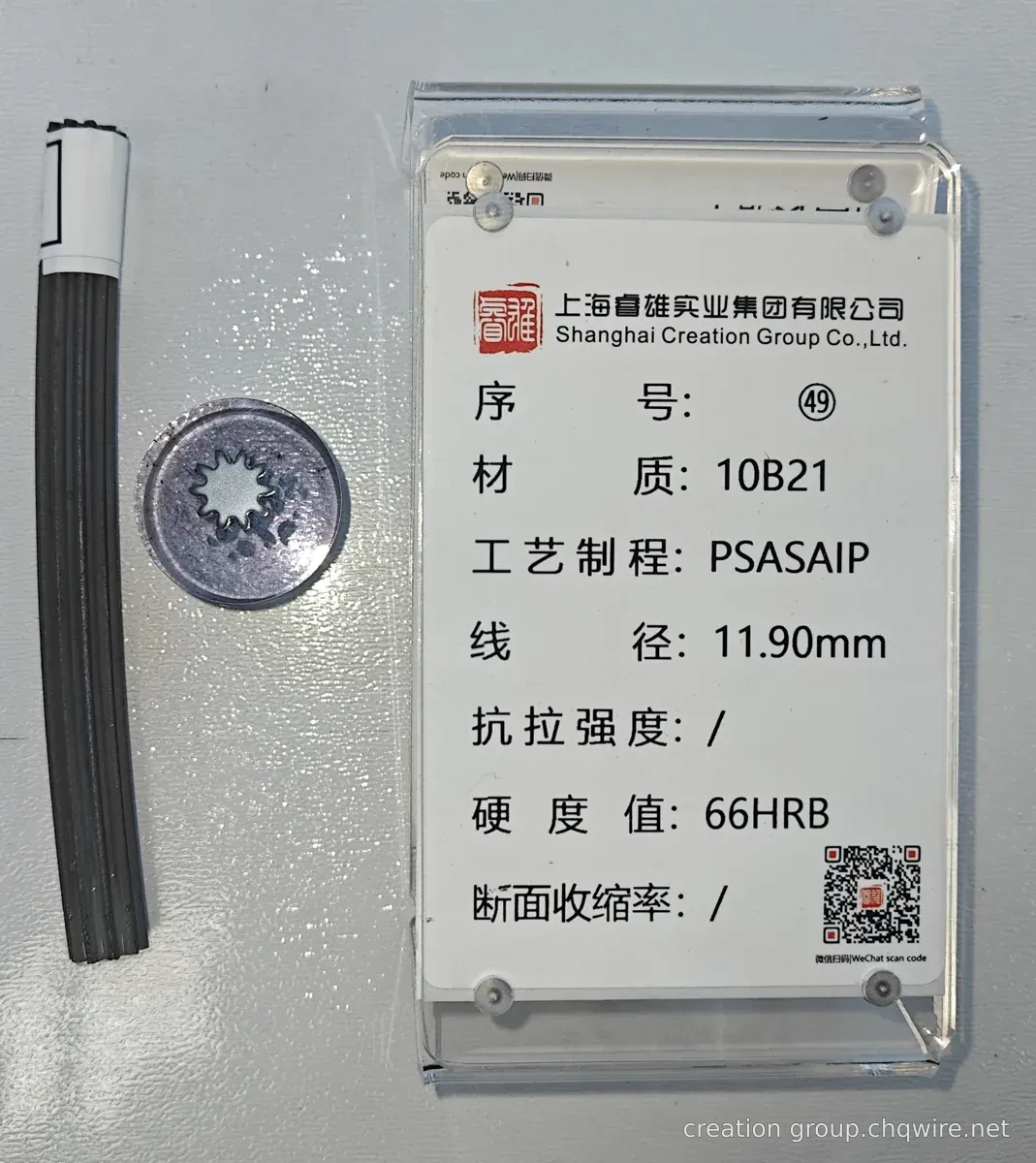

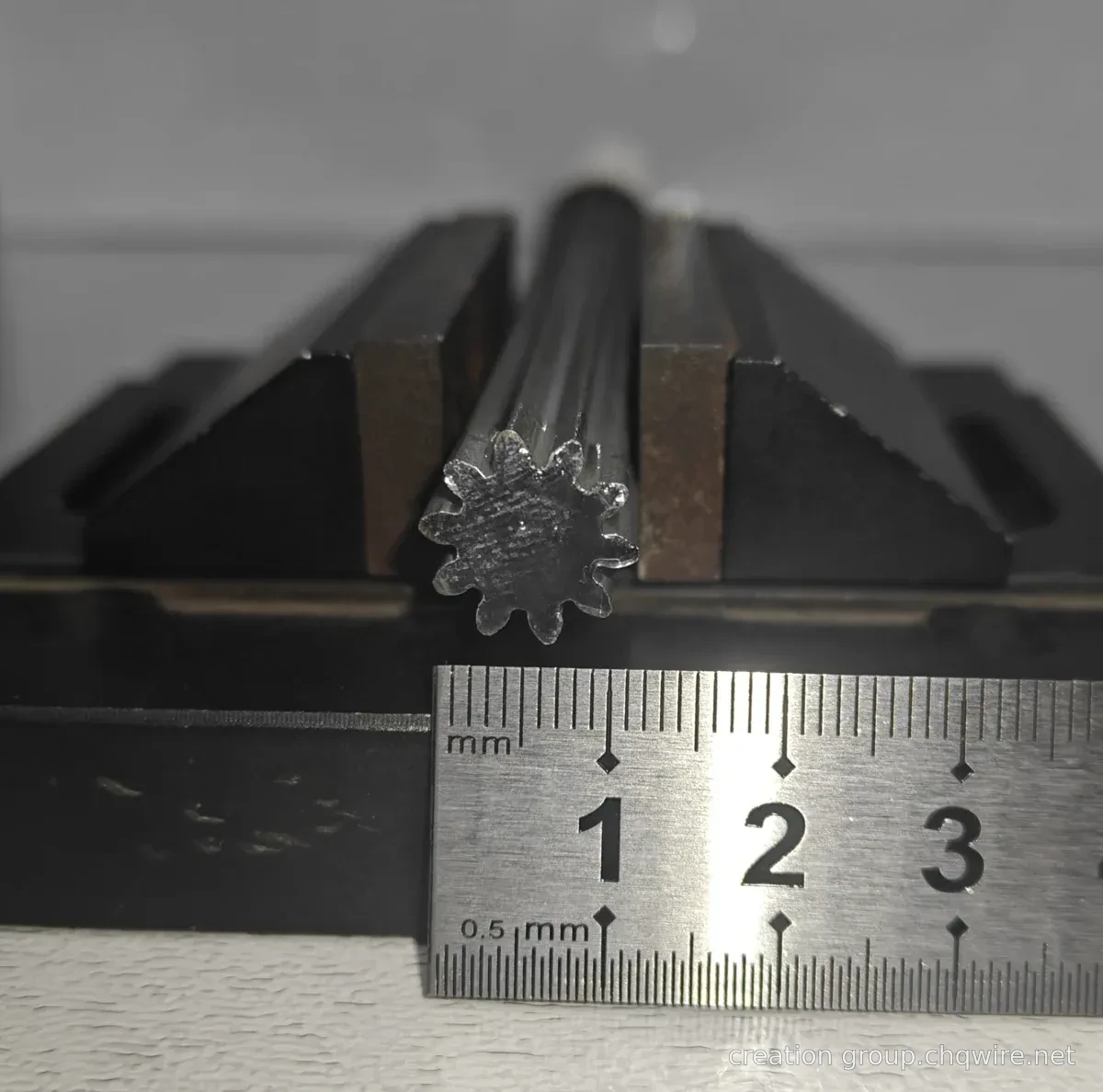

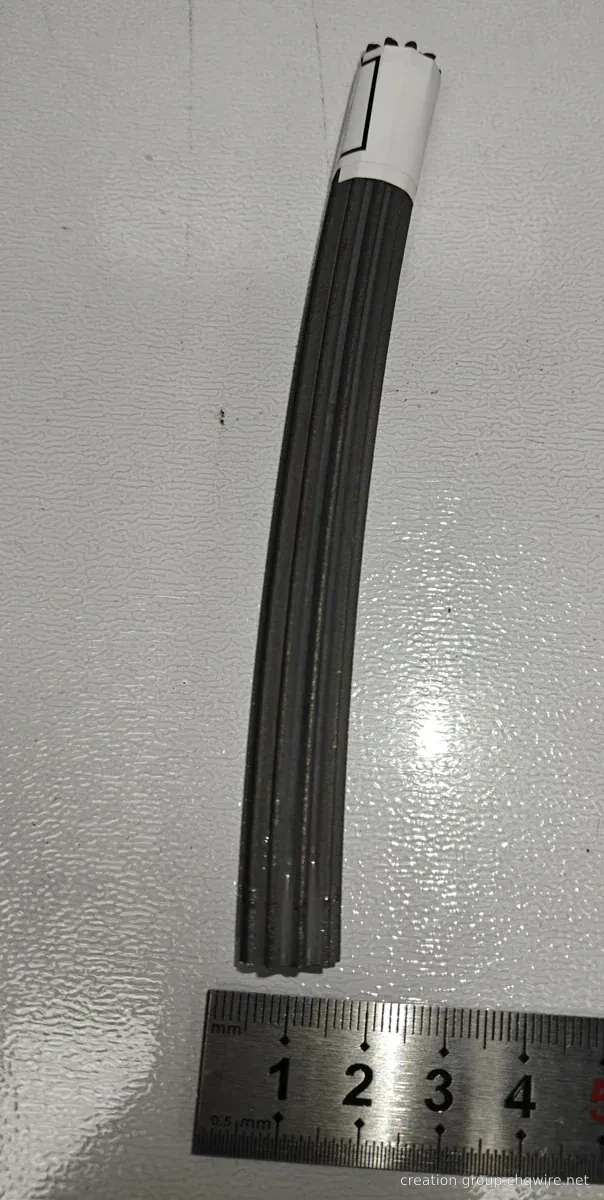

บันทึกภาพ
คำถาม-คำตอบสำหรับการพัฒนา
ลวดรูปฟัน (toothed shaped wire) สามารถตรวจสอบเฉพาะเส้นผ่านศูนย์กลางภายนอกได้หรือไม่?
ขนาดขอบนอก (envelope dimension) ไม่เพียงพอที่จะนิยามรูปร่างฟัน ยังต้องตรวจสอบขนาดปลายฟัน รากฟัน รัศมีโค้ง และการกระจายเชิงมุมของฟันด้วย รายการการตรวจสอบทั้งหมดต้องระบุไว้ในแบบวาด
รูปทรงฟันในภาพถ่ายสามารถพิสูจน์สมรรถนะการเข้าฟันได้หรือไม่?
ไม่สามารถทำได้ ภาพถ่ายแสดงเพียงการบันทึกหน้าตัดเท่านั้น ส่วนการเข้าฟัน การรับแรง หรือความเหมาะสมในการใช้งานจำเป็นต้องมีหลักฐานการออกแบบและการตรวจสอบที่สอดคล้องกัน
กรณีตัวอย่างหน้าตัดที่เกี่ยวข้อง
ข้อมูลวัสดุและการสื่อสารทางเทคนิค
ข้อกำหนดทางเทคนิคควรแนบภาพหน้าตัดพร้อมระบุเวอร์ชัน ความคลาดเคลื่อนที่สำคัญ กระบวนการแปรรูปต่อเนื่อง รูปแบบการส่งมอบ และข้อกำหนดการตรวจสอบ
