PROFILE DEVELOPMENT / 10A
เว้าตรงกลางแบบ 10A
10A ร่องเว้าตรงกลาง: บันทึกตัวอย่างร่องเว้าตรงกลาง ร่องเว้าตรงกลางควรอธิบายร่วมกับโครงสร้างสองข้าง ในการประเมินให้ระบุขอบร่อง ฐานร่อง และรัศมีโค้งเชื่อมต่อแยกจากกัน หลีกเลี่ยงการกำหนดหน้าตัดด้วยความกว้างและความสูงรวมเพียงอย่างเดียว
จุดที่ต้องพิจารณาเชิงเรขาคณิต
ความลึกของส่วนเว้า มุมโค้งที่ก้นร่อง และความหนาของด้านทั้งสองข้าง
รูปแบบส่วนเว้า มุมโค้งเชื่อมต่อ และความสัมพันธ์ของความสมมาตรของหน้าตัด
ยืนยันข้อกำหนดทางเทคนิคตามแบบแปลน
ลักษณะหน้าตัดและประเด็นสำคัญในการประเมิน
ส่วนเว้าตรงกลางควรบรรยายร่วมกับโครงสร้างแข็งสองข้าง โดยในขั้นตอนการประเมินให้ระบุชัดเจนแยกต่างหากว่าใดคือความกว้างของช่องเปิด ความลึกของก้นร่อง และรัศมีโค้งบริเวณรอยต่อ เพื่อหลีกเลี่ยงการนิยามรูปร่างหน้าตัดด้วยเพียงความกว้างรวมและความสูงรวมเท่านั้น
แบบวาดและข้อกำหนดการวัด
แนะนำให้ระบุพื้นผิวอ้างอิงสำหรับการวัดความลึกของส่วนเว้า ตำแหน่งการวัดความหนาของโครงสร้างทั้งสองข้าง และข้อกำหนดความสมมาตรซ้าย-ขวาในรูปหน้าตัด ทั้งนี้ การตรวจสอบรูปร่างโดยรวมต้องสอดคล้องกับจุดอ้างอิงเหล่านี้
การส่งมอบและการแปรรูปต่อเนื่อง
หากมีข้อกำหนดการจับคู่หรือการจัดตำแหน่ง ควรจัดเตรียมรูปร่างของชิ้นส่วนที่จับคู่และตำแหน่งการสัมผัส พร้อมแยกแยะพื้นผิวหน้าที่ต้องควบคุมเชิงหน้าที่กับพื้นที่รอยต่อที่สามารถปรับแต่งได้
แหล่งข้อมูลอ้างอิงและขอบเขตการยืนยัน
ข้อมูลอ้างอิงมาจากไดเรกทอรีกรณีศึกษานี้และภาพถ่ายตัวอย่างที่มีอยู่; ขนาดในไดเรกทอรีเป็นค่าชื่อ (nominal value) เท่านั้น ภาพถ่ายไม่สามารถแทนรายงานการตรวจสอบอย่างเป็นทางการได้ ข้อกำหนดวัสดุ สมบัติ กระบวนการอบร้อน เงื่อนไขการจัดส่งและการรับรอง ต้องได้รับการยืนยันตามโครงการ

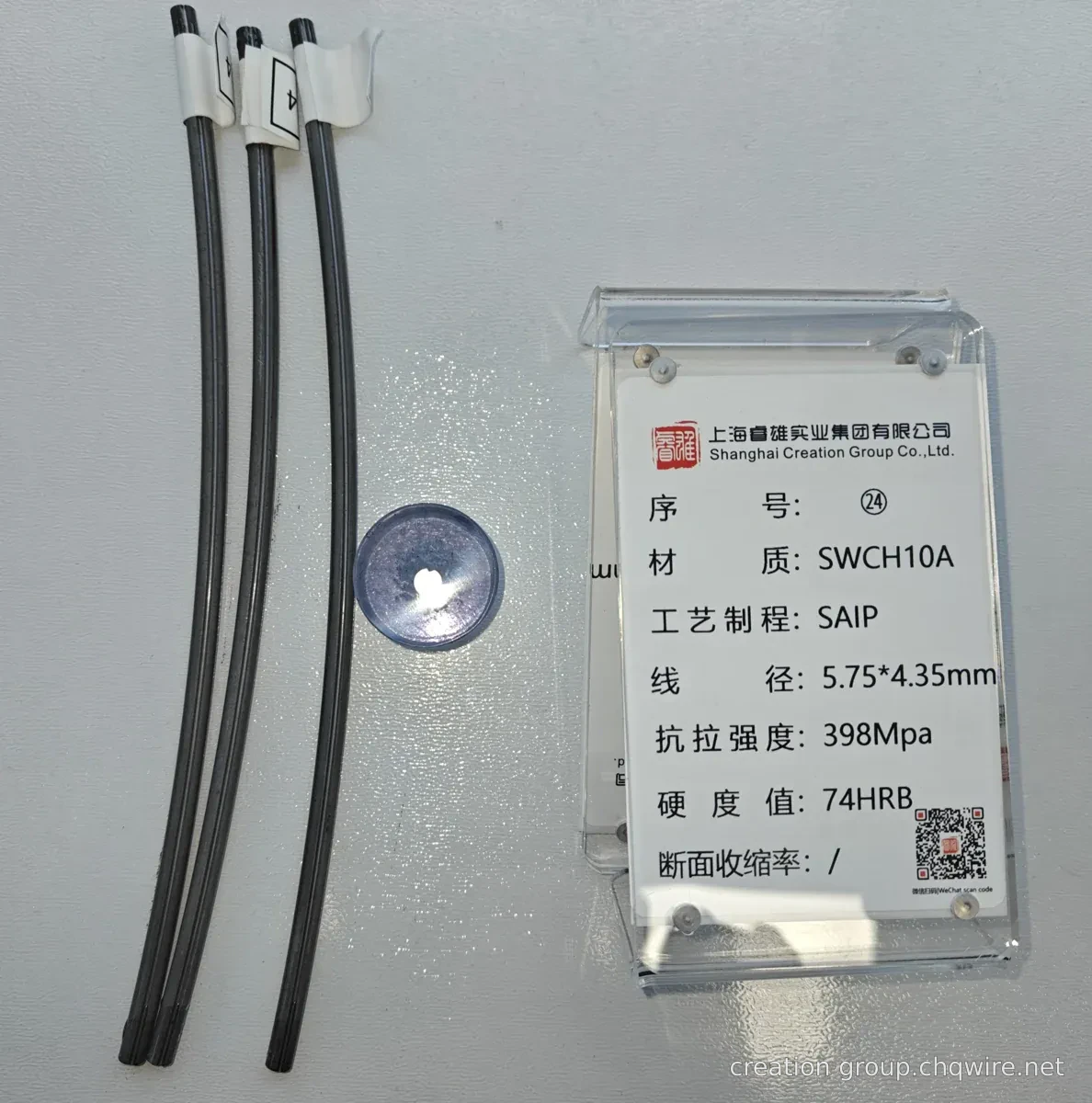

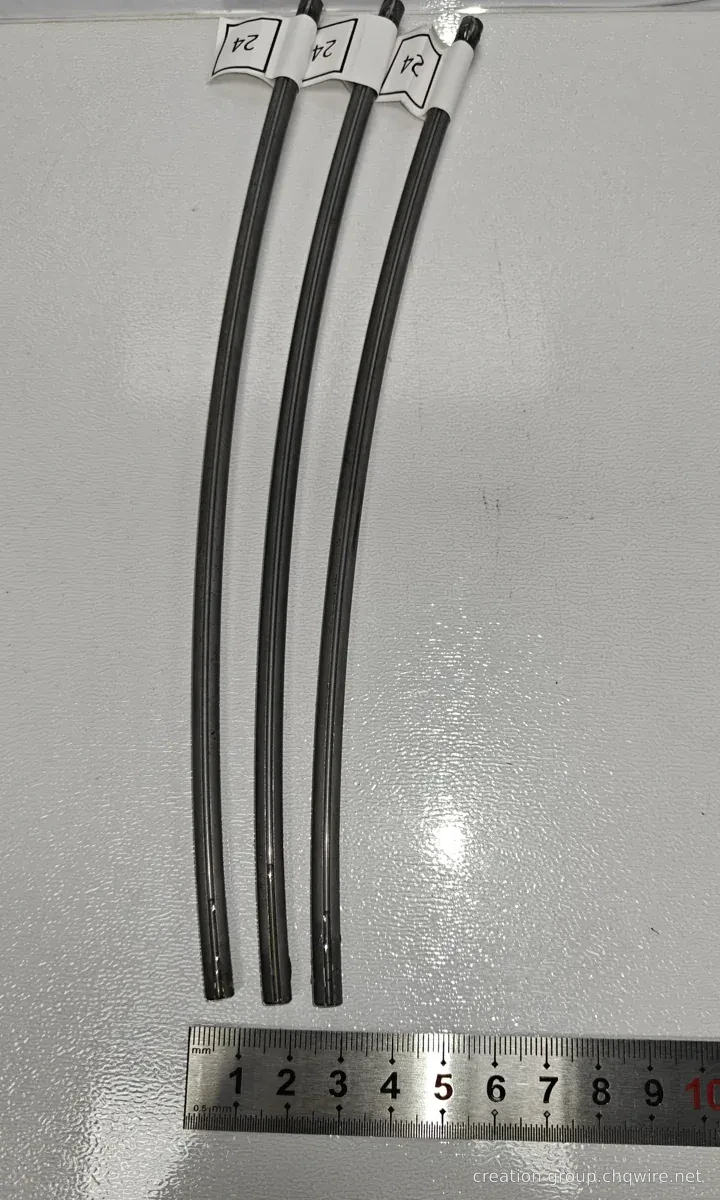

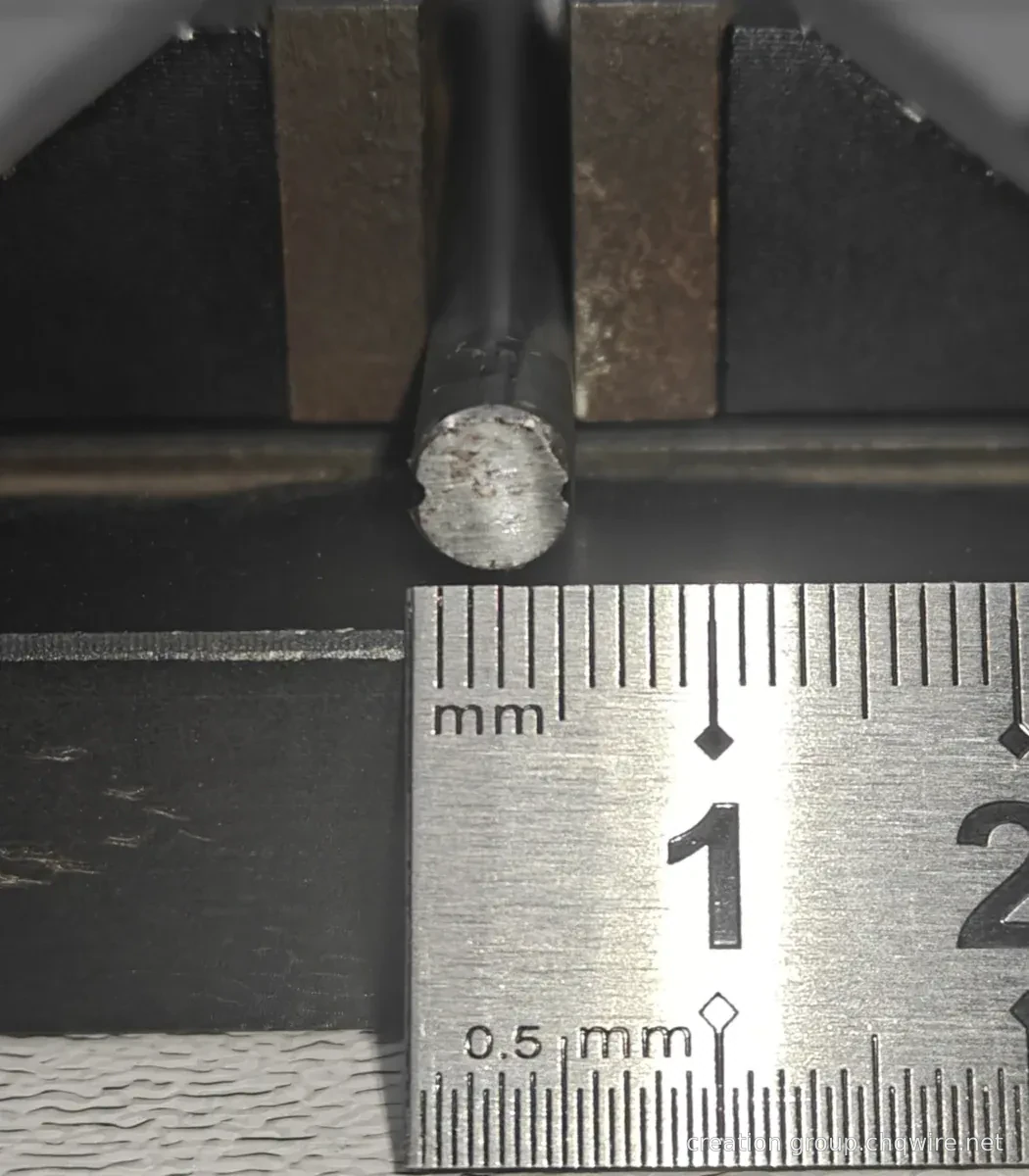

บันทึกภาพ
คำถาม-คำตอบสำหรับการพัฒนา
สำหรับรูปร่างหน้าตัดเว้าตรงกลาง ควรกำหนดขนาดใดก่อน?
ก่อนอื่นให้กำหนดความกว้างรวมและความสูงรวมก่อน แล้วจึงระบุความกว้างของช่องเว้า ความลึกของร่อง รัศมีโค้งที่ก้นร่อง และความหนาของโครงสร้างสองข้างแยกต่างหาก เนื่องจากขนาดขอบนอก (envelope dimension) เพียงอย่างเดียวไม่สามารถอธิบายลักษณะส่วนเว้าได้อย่างครบถ้วน
จะระบุฐานการวัดส่วนเว้าได้อย่างไร?
ให้ระบุพื้นผิวอ้างอิงสำหรับการวัดความลึก ทิศทางของหน้าตัด และตำแหน่งการเก็บตัวอย่างไว้ในแบบวาด และยืนยันว่าจำเป็นต้องตรวจสอบความสมมาตรของทั้งสองด้านหรือไม่
กรณีตัวอย่างหน้าตัดที่เกี่ยวข้อง
ข้อมูลวัสดุและการสื่อสารทางเทคนิค
ข้อกำหนดทางเทคนิคควรแนบภาพหน้าตัดพร้อมระบุเวอร์ชัน ความคลาดเคลื่อนที่สำคัญ กระบวนการแปรรูปต่อเนื่อง รูปแบบการส่งมอบ และข้อกำหนดการตรวจสอบ
