PROFILE DEVELOPMENT / 6A
ลวดแบนสำหรับแหวนรองรับและแหวนรัดสปริงลมรถยนต์
บันทึกตัวอย่างลวดแบนสำหรับแหวนรองรับและแหวนยึดของสปริงอากาศรถยนต์ ขนาด 6A 3.5×10: รายการกรณีศึกษานี้บันทึกเครื่องหมายวัสดุ 6A และขนาดระบุไว้ที่3.5 × 10 mm ความหนา ความกว้าง และมุมโค้งขอบของหน้าตัดลวดแบนต้องกำหนดแยกกันตามแต่ละทิศทาง
จุดที่ต้องพิจารณาเชิงเรขาคณิต
ความหนา ความกว้าง มุมโค้งบริเวณขอบ และอัตราส่วนความกว้างต่อความหนา
ความสม่ำเสมอของความหนา รูปร่างขอบ และการบิดตัว
ยืนยันข้อกำหนดทางเทคนิคตามแบบแปลน
ลักษณะหน้าตัดและประเด็นสำคัญในการประเมิน
กรณีตัวอย่างนี้ระบุวัสดุเป็น 6A และมีขนาดที่ระบุในแคตตาล็อกเป็น 3.5 × 10 mm สำหรับหน้าตัดแบบแบน ต้องกำหนดความหนาในทิศทางความหนา ความกว้างในทิศทางความกว้าง และรัศมีโค้งที่ขอบแยกต่างหาก
แบบวาดและข้อกำหนดการวัด
แนะนำให้ระบุตำแหน่งการสุ่มตัวอย่างความหนา ฐานความกว้าง การเปลี่ยนผ่านที่ขอบ และวิธีการวัด โดยหลีกเลี่ยงการนำค่าที่วัดบริเวณรัศมีโค้งที่ขอบไปใช้แทนความหนาของบริเวณที่เรียบตรง
การส่งมอบและการแปรรูปต่อเนื่อง
ข้อกำหนดทางเทคนิคที่เกี่ยวข้องกับการดัดหรือป้อนวัสดุต่อเนื่อง เช่น ทิศทางของหน้าตัด สถานะพื้นผิว รูปแบบการส่งมอบ (ม้วนหรือเส้นตรง) และข้อกำหนดการปรับแนว (straightening) ควรระบุเป็นข้อกำหนดทางเทคนิคแยกต่างหาก
แหล่งข้อมูลอ้างอิงและขอบเขตการยืนยัน
ข้อมูลอ้างอิงมาจากไดเรกทอรีกรณีศึกษานี้และภาพถ่ายตัวอย่างที่มีอยู่; ขนาดในไดเรกทอรีเป็นค่าชื่อ (nominal value) เท่านั้น ภาพถ่ายไม่สามารถแทนรายงานการตรวจสอบอย่างเป็นทางการได้ ข้อกำหนดวัสดุ สมบัติ กระบวนการอบร้อน เงื่อนไขการจัดส่งและการรับรอง ต้องได้รับการยืนยันตามโครงการ

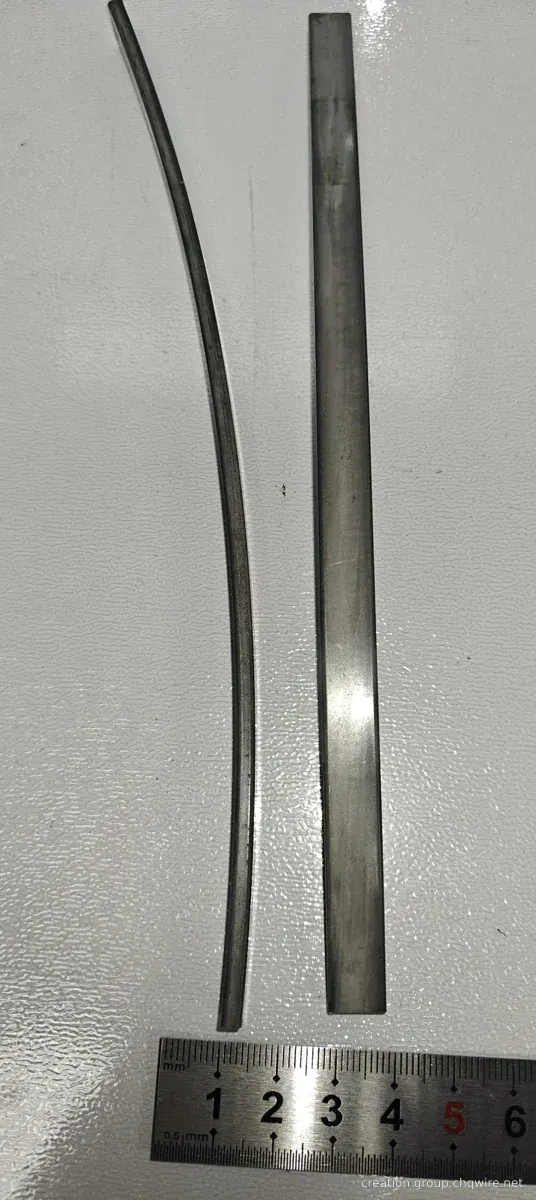

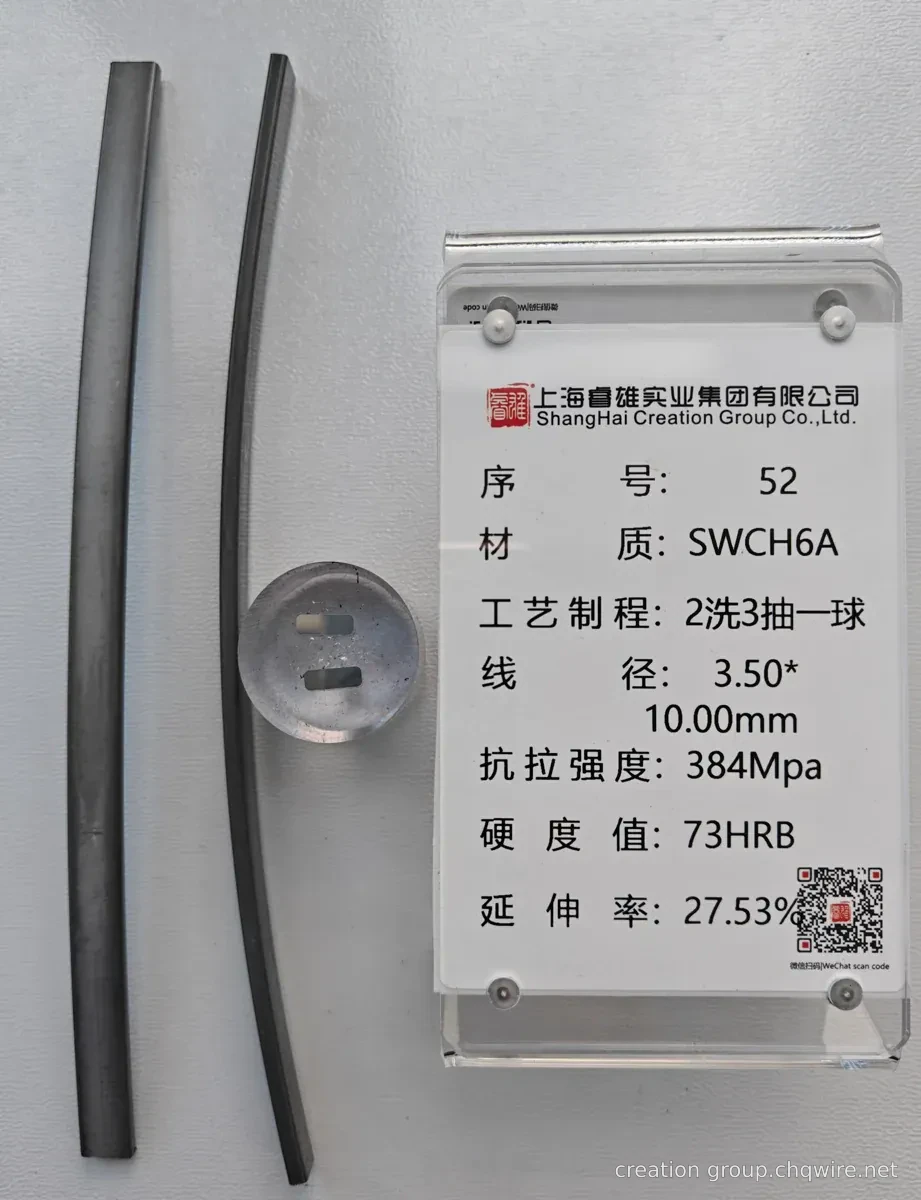

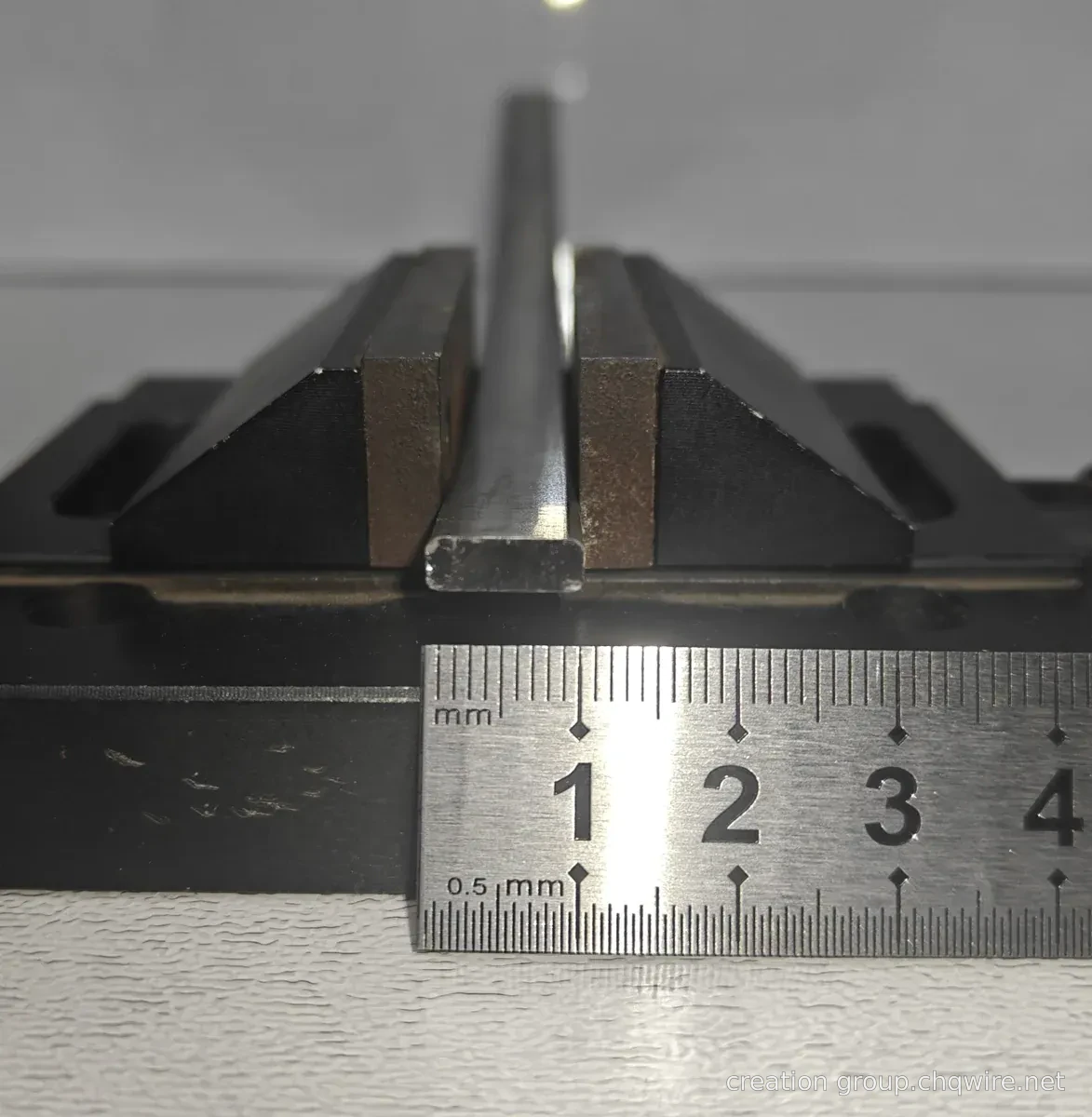

บันทึกภาพ
คำถาม-คำตอบสำหรับการพัฒนา
จะยืนยันทิศทางความหนาสำหรับลวดแบน 3.5 × 10 อย่างไร?
ให้ยึดตามเครื่องหมายทิศทางที่ระบุไว้ในแบบวาดที่ได้รับการยืนยันแล้ว และต้องกำหนดตำแหน่งที่ใช้วัดความกว้างและความหนาควบคู่กันไปด้วย ห้ามอาศัยเพียงชื่อผลิตภัณฑ์เป็นเกณฑ์
จำเป็นต้องระบุรายละเอียดขอบของหน้าตัดแบบแบนแยกต่างหากหรือไม่?
จำเป็นต้องระบุ รัศมีโค้ง (fillet), มุมเอียง (chamfer) หรือการเปลี่ยนผ่านอื่นๆ ซึ่งส่งผลต่อการนิยามหน้าตัดอย่างชัดเจนในแบบแปลน รวมทั้งตำแหน่งที่ใช้ตรวจสอบ
กรณีตัวอย่างหน้าตัดที่เกี่ยวข้อง
ข้อมูลวัสดุและการสื่อสารทางเทคนิค
ข้อกำหนดทางเทคนิคควรแนบภาพหน้าตัดพร้อมระบุเวอร์ชัน ความคลาดเคลื่อนที่สำคัญ กระบวนการแปรรูปต่อเนื่อง รูปแบบการส่งมอบ และข้อกำหนดการตรวจสอบ
