PROFILE DEVELOPMENT / 10A
สี่เหลี่ยมจัตุรัส 10A
10A สี่เหลี่ยมจัตุรัส: บันทึกตัวอย่างสี่เหลี่ยมจัตุรัส สำหรับหน้าตัดสี่เหลี่ยมจัตุรัส นอกเหนือจากความยาวด้านแล้ว ยังต้องระบุให้ชัดเจนว่ามุมเป็นรัศมีโค้งหรือรูปแบบการเปลี่ยนผ่านอื่น และความสัมพันธ์แนวตั้งระหว่างด้านที่อยู่ติดกัน ภาพถ่ายตัวอย่างใช้เพื่อระบุรูปร่างเท่านั้น ไม่สามารถแทนบันทึกขนาดได้
จุดที่ต้องพิจารณาเชิงเรขาคณิต
ความยาวด้าน มุมโค้ง และความตั้งฉากของด้านที่อยู่ติดกัน
ความสม่ำเสมอของความยาวด้าน มุมของจุดยอด และการบิดตัว
ยืนยันข้อกำหนดทางเทคนิคตามแบบแปลน
ลักษณะหน้าตัดและประเด็นสำคัญในการประเมิน
สำหรับรูปร่างหน้าตัดสี่เหลี่ยมจัตุรัส นอกจากความยาวด้านแล้ว ยังต้องระบุให้ชัดเจนว่ามุมเป็นรัศมีโค้งหรือรูปแบบการเปลี่ยนผ่านอื่น และความสัมพันธ์ความตั้งฉากของด้านที่อยู่ติดกันด้วย ภาพถ่ายตัวอย่างใช้เพื่อการระบุรูปร่างเท่านั้น ไม่สามารถแทนการบันทึกขนาดได้
แบบวาดและข้อกำหนดการวัด
ในการตรวจสอบแบบ แนะนำให้ระบุความกว้างและความสูงในทั้งสองทิศทาง ข้อกำหนดบริเวณมุม และทิศทางการวัดอย่างชัดเจน; หากการจับยึดในขั้นตอนถัดไปอาศัยพื้นผิวเรียบ ควรระบุพื้นผิวที่ใช้จับยึดและทิศทางของหน้าตัดอย่างชัดเจน
การส่งมอบและการแปรรูปต่อเนื่อง
ความต้องการจากแบบที่ลูกค้าส่งมา ควรระบุรูปแบบการส่งมอบ (ม้วนหรือเส้นตรง) ข้อกำหนดการปรับแนวและข้อกำหนดการบิด รวมทั้งเงื่อนไขการตัดหรือการขึ้นรูปต่อเนื่อง เพื่อให้สามารถประเมินสถานะการส่งมอบร่วมกันได้
แหล่งข้อมูลอ้างอิงและขอบเขตการยืนยัน
ข้อมูลอ้างอิงมาจากไดเรกทอรีกรณีศึกษานี้และภาพถ่ายตัวอย่างที่มีอยู่; ขนาดในไดเรกทอรีเป็นค่าชื่อ (nominal value) เท่านั้น ภาพถ่ายไม่สามารถแทนรายงานการตรวจสอบอย่างเป็นทางการได้ ข้อกำหนดวัสดุ สมบัติ กระบวนการอบร้อน เงื่อนไขการจัดส่งและการรับรอง ต้องได้รับการยืนยันตามโครงการ

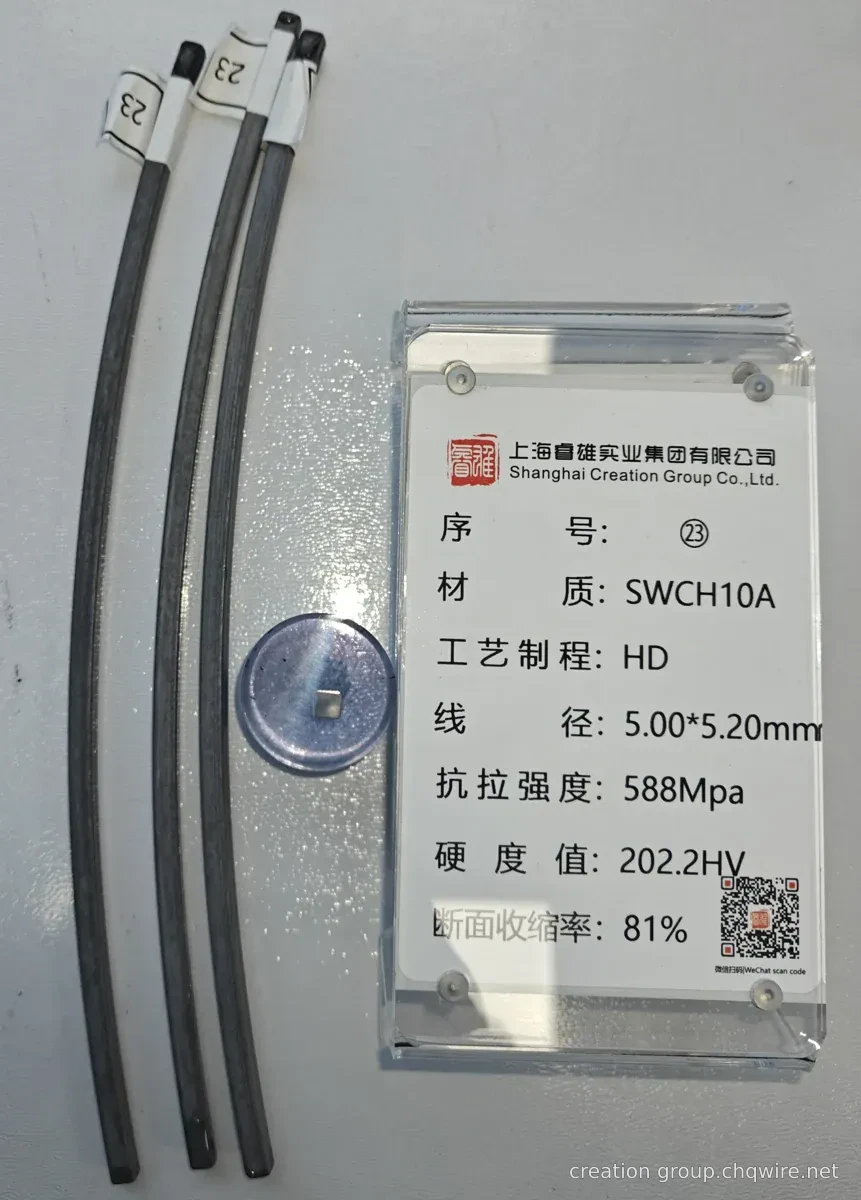

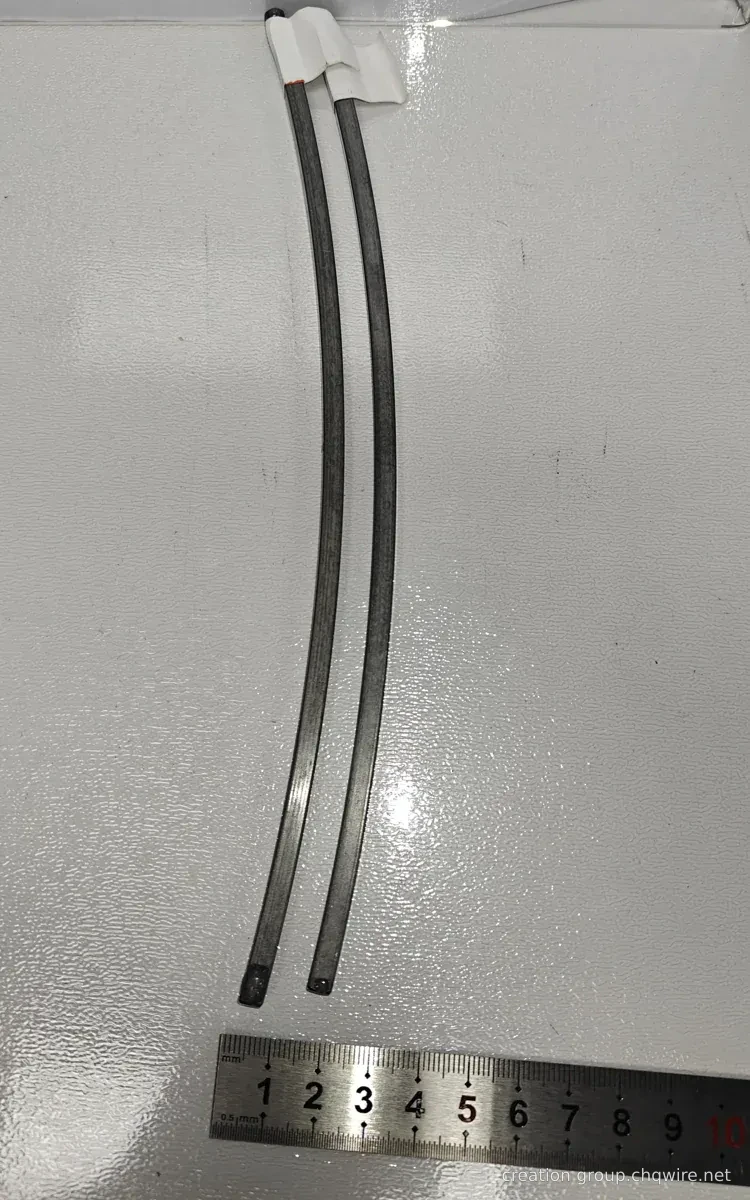

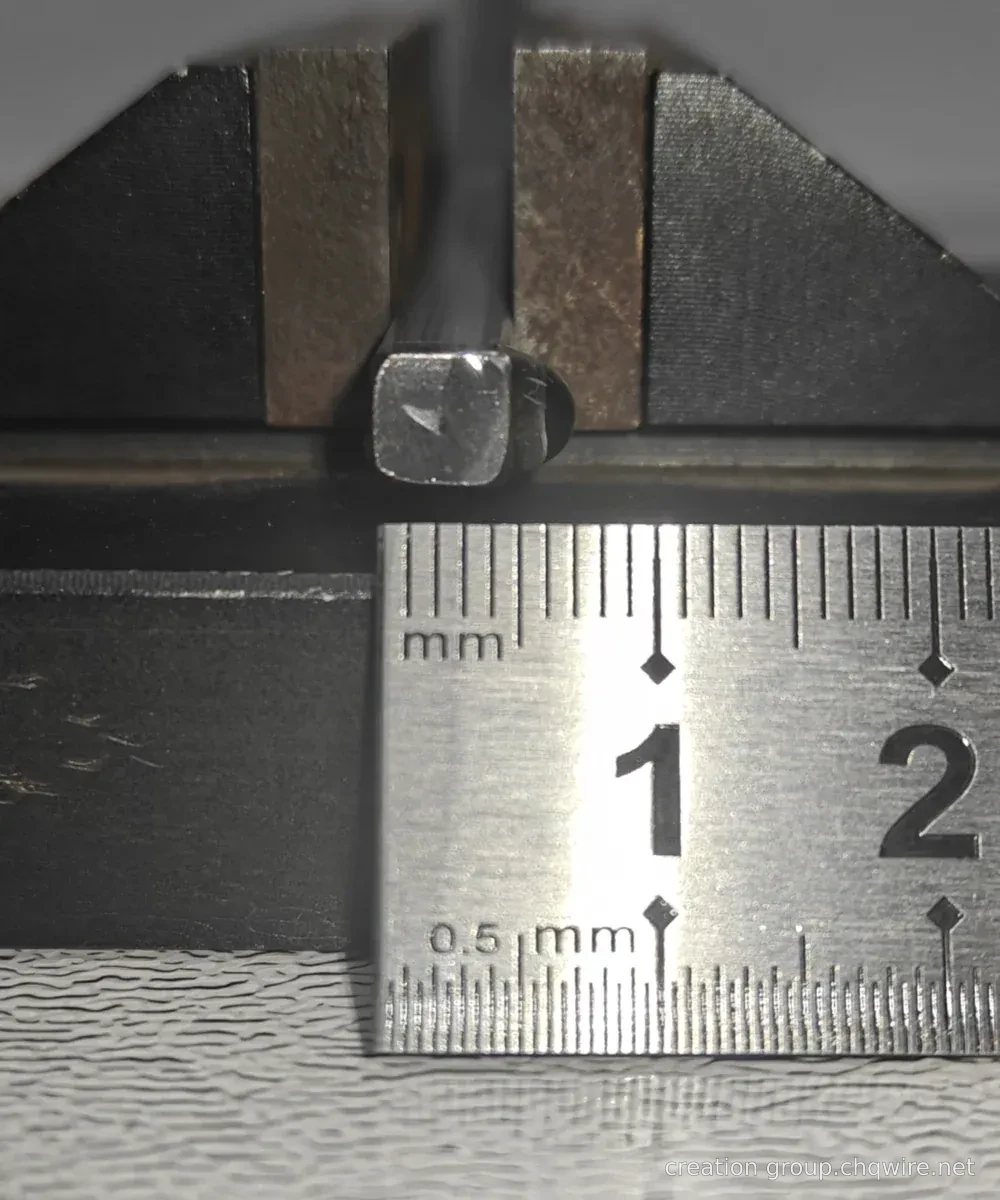

บันทึกภาพ
คำถาม-คำตอบสำหรับการพัฒนา
การระบุเพียงความยาวด้านสำหรับลวดสี่เหลี่ยมจัตุรัสเพียงอย่างเดียวก็เพียงพอหรือไม่?
ยังต้องระบุรูปร่างของมุม ความสัมพันธ์ระหว่างขอบที่อยู่ติดกัน และจุดอ้างอิงสำหรับการรับรอง; หากมีข้อกำหนดด้านการบิดหรือความตรง ก็ควรระบุไว้ในเงื่อนไขทางเทคนิคด้วย
จะสื่อสารความยาวด้านในสองทิศทางอย่างไร?
ให้ระบุขนาดที่กำหนด (nominal dimension) และความคลาดเคลื่อนสำหรับทั้งสองทิศทางแยกต่างหาก ห้ามสรุปว่าขนาดทั้งสองทิศทางเท่ากันโดยอาศัยลักษณะภายนอกจากภาพถ่าย
กรณีตัวอย่างหน้าตัดที่เกี่ยวข้อง
ข้อมูลวัสดุและการสื่อสารทางเทคนิค
ข้อกำหนดทางเทคนิคควรแนบภาพหน้าตัดพร้อมระบุเวอร์ชัน ความคลาดเคลื่อนที่สำคัญ กระบวนการแปรรูปต่อเนื่อง รูปแบบการส่งมอบ และข้อกำหนดการตรวจสอบ
