PROFILE DEVELOPMENT / 6A
6A 3X13
6A 3X13: บันทึกตัวอย่างลวดแบน กรณีนี้ระบุวัสดุเป็น 6A และมีขนาดในแคตาล็อกคือ 3 × 13 mm อัตราส่วนความกว้างต่อความหนาต้องระบุขนาดทั้งสองทิศทางพร้อมกัน
จุดที่ต้องพิจารณาเชิงเรขาคณิต
ความหนา ความกว้าง มุมโค้งบริเวณขอบ และอัตราส่วนความกว้างต่อความหนา
ความสม่ำเสมอของความหนา รูปร่างขอบ และการบิดตัว
ยืนยันข้อกำหนดทางเทคนิคตามแบบแปลน
ลักษณะหน้าตัดและประเด็นสำคัญในการประเมิน
กรณีตัวอย่างนี้ระบุวัสดุเป็นเกรด 6A และมีขนาดในแคตตาล็อกเป็น 3 × 13 mm สำหรับตัวอย่างแบบแบน อัตราส่วนความกว้างต่อความหนาต้องแสดงขนาดทั้งสองทิศทางพร้อมกัน
แบบวาดและข้อกำหนดการวัด
ในการตรวจสอบ แนะนำให้ระบุแยกกันทั้งความคลาดเคลื่อนของความหนาและความกว้าง การเปลี่ยนผ่านบริเวณขอบ และทิศทางของหน้าตัด; ความตรงและการบิดควรตรวจสอบตามฐานความยาวที่ตกลงร่วมกัน
การส่งมอบและการแปรรูปต่อเนื่อง
หากขั้นตอนต่อเนื่องต้องการการป้อนวัสดุแบบมีทิศทางหรือการดัด ควรระบุทิศทางการวาง บริเวณที่ใช้จับยึด และรูปแบบการส่งมอบอย่างชัดเจน ห้ามย้อนกลับไปสรุปความเหมาะสมทางกระบวนการจากภาพถ่ายตัวอย่าง
แหล่งข้อมูลอ้างอิงและขอบเขตการยืนยัน
ข้อมูลอ้างอิงมาจากไดเรกทอรีกรณีศึกษานี้และภาพถ่ายตัวอย่างที่มีอยู่; ขนาดในไดเรกทอรีเป็นค่าชื่อ (nominal value) เท่านั้น ภาพถ่ายไม่สามารถแทนรายงานการตรวจสอบอย่างเป็นทางการได้ ข้อกำหนดวัสดุ สมบัติ กระบวนการอบร้อน เงื่อนไขการจัดส่งและการรับรอง ต้องได้รับการยืนยันตามโครงการ

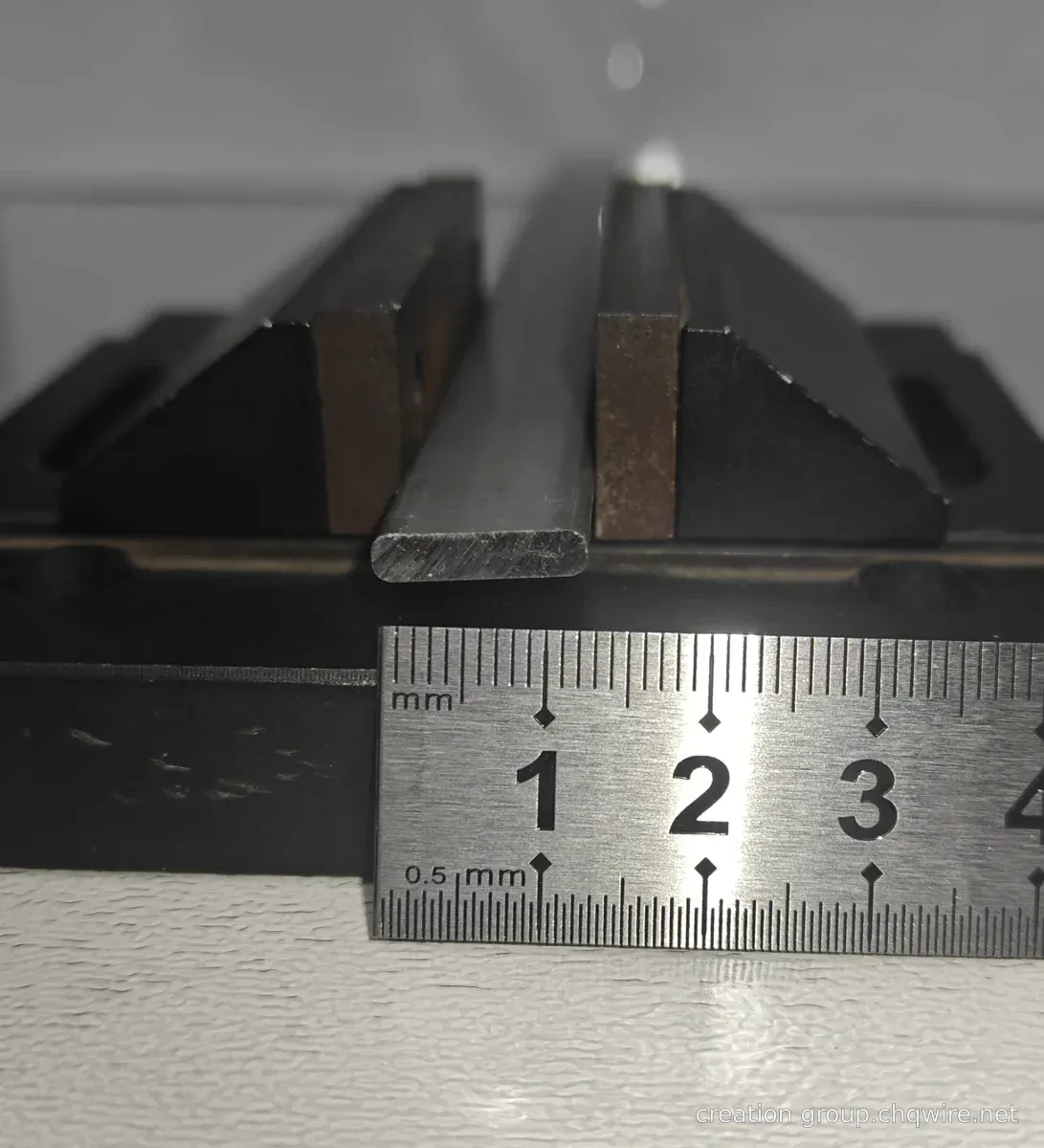

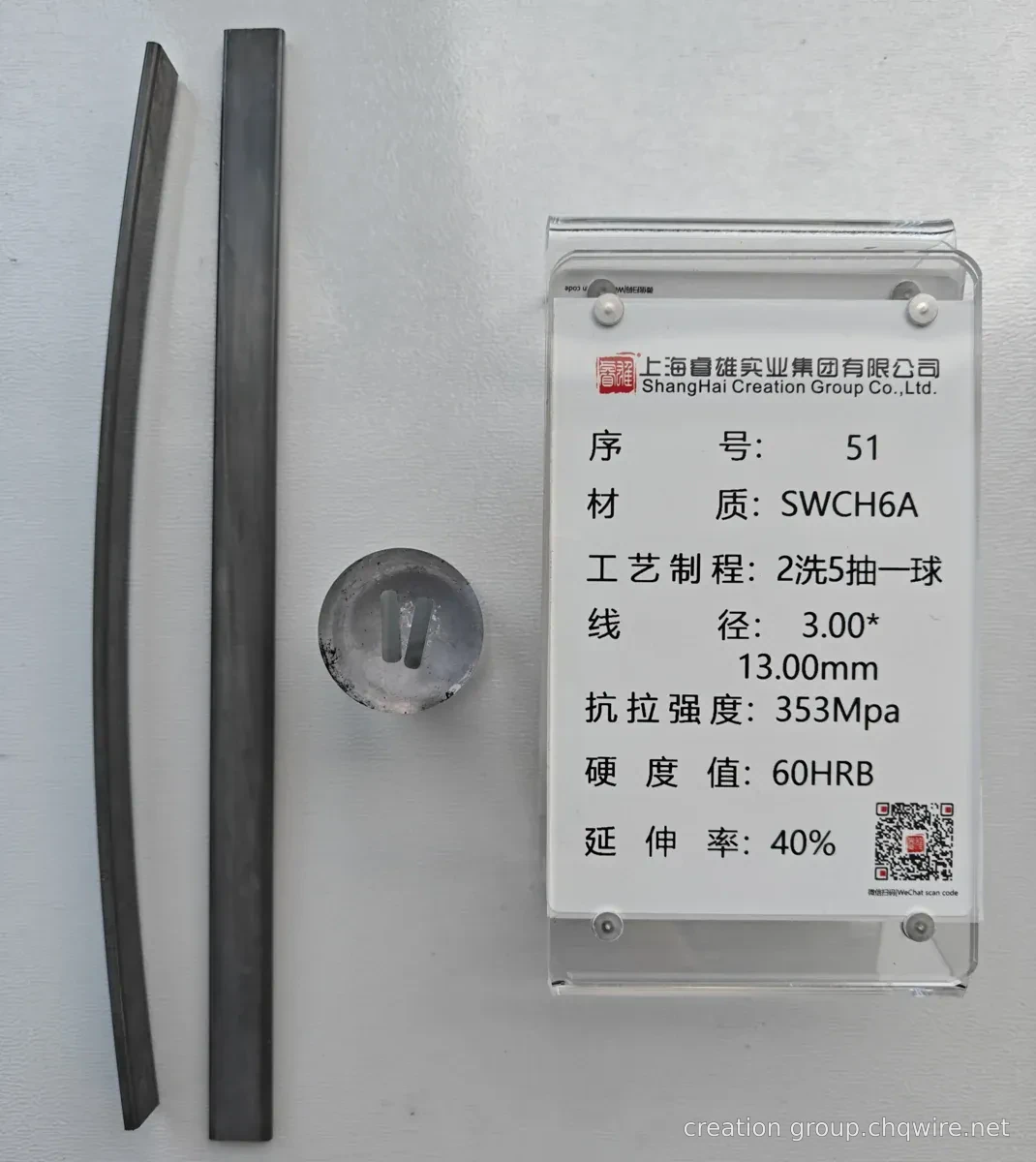

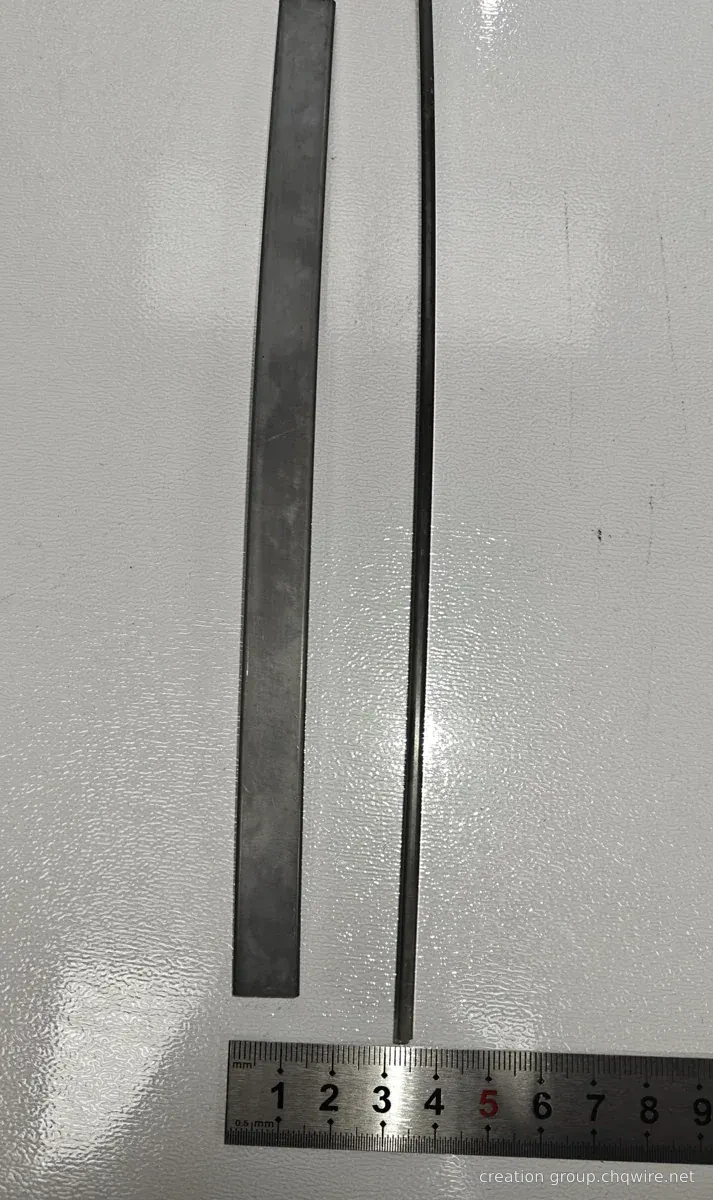

บันทึกภาพ
คำถาม-คำตอบสำหรับการพัฒนา
3 × 13 กับ 3.5 × 10 สามารถถือว่าเป็นหน้าตัดเดียวกันได้หรือไม่?
ไม่สามารถทำได้ ขนาดในสองแคตตาล็อกนี้แตกต่างกัน ดังนั้นจึงต้องประเมินแบบวาดเป้าหมาย ข้อกำหนดความกว้างและความหนา และเงื่อนไขการแปรรูปต่อเนื่องแยกต่างหาก
สำหรับรูปร่างหน้าตัดแบนกว้าง ต้องระบุอะไรให้ชัดเจนสำหรับทิศทางความยาว?
จำเป็นต้องระบุข้อกำหนดด้านความตรง การบิด ทิศทางของการโค้ง และความยาวที่ใช้วัดตามโครงการ โดยแยกบันทึกออกจากข้อกำหนดความกว้างและความหนาของหน้าตัด
กรณีตัวอย่างหน้าตัดที่เกี่ยวข้อง
ข้อมูลวัสดุและการสื่อสารทางเทคนิค
ข้อกำหนดทางเทคนิคควรแนบภาพหน้าตัดพร้อมระบุเวอร์ชัน ความคลาดเคลื่อนที่สำคัญ กระบวนการแปรรูปต่อเนื่อง รูปแบบการส่งมอบ และข้อกำหนดการตรวจสอบ
