PROFILE DEVELOPMENT / 10B21
10B21 10.8X14.8
10B21 10.8X14.8: บันทึกตัวอย่างรูปสี่เหลี่ยมผืนผ้า หน้าตัดที่ระบุในแคตาล็อกกรณีนี้คือ 10.8 × 14.8 mm และระบุวัสดุเป็น 10B21 ทิศทางความกว้าง-ความหนา และรูปร่างมุมยังคงต้องสอดคล้องกับแบบแปลนที่ยืนยันแล้ว
จุดที่ต้องพิจารณาเชิงเรขาคณิต
ความกว้าง ความสูง รัศมีโค้ง และอัตราส่วนความกว้างต่อความหนา
ขนาดความกว้างและความหนา รูปร่างขอบ และความตรงของเส้น
ยืนยันข้อกำหนดทางเทคนิคตามแบบแปลน
ลักษณะหน้าตัดและประเด็นสำคัญในการประเมิน
กรณีตัวอย่างนี้มีหน้าตัดที่ระบุในแคตตาล็อกเป็น 10.8 × 14.8 mm และระบุวัสดุเป็น 10B21 ทิศทางความกว้าง-ความหนา และรูปร่างบริเวณมุมยังต้องสอดคล้องกับแบบที่ยืนยัน
แบบวาดและข้อกำหนดการวัด
ควรระบุให้ชัดเจนว่า10.8 และ 14.8 แต่ละตัวสอดคล้องกับทิศทางใด และเสริมด้วยความคลาดเคลื่อนของทั้งสองทิศทาง ข้อกำหนดรัศมีโค้ง และตำแหน่งการวัดขนาด ค่าในแคตตาล็อกไม่ได้ระบุเงื่อนไขการยอมรับเหล่านี้
การส่งมอบและการแปรรูปต่อเนื่อง
หากมีขั้นตอนการป้อนวัสดุแบบมีทิศทาง การจับยึด หรือการขึ้นรูปต่อเนื่อง ควรระบุทิศทางการวางหน้าตัด ข้อกำหนดพื้นผิว และรูปแบบการส่งมอบ (ม้วนหรือเส้นตรง)
แหล่งข้อมูลอ้างอิงและขอบเขตการยืนยัน
ข้อมูลอ้างอิงมาจากไดเรกทอรีกรณีศึกษานี้และภาพถ่ายตัวอย่างที่มีอยู่; ขนาดในไดเรกทอรีเป็นค่าชื่อ (nominal value) เท่านั้น ภาพถ่ายไม่สามารถแทนรายงานการตรวจสอบอย่างเป็นทางการได้ ข้อกำหนดวัสดุ สมบัติ กระบวนการอบร้อน เงื่อนไขการจัดส่งและการรับรอง ต้องได้รับการยืนยันตามโครงการ

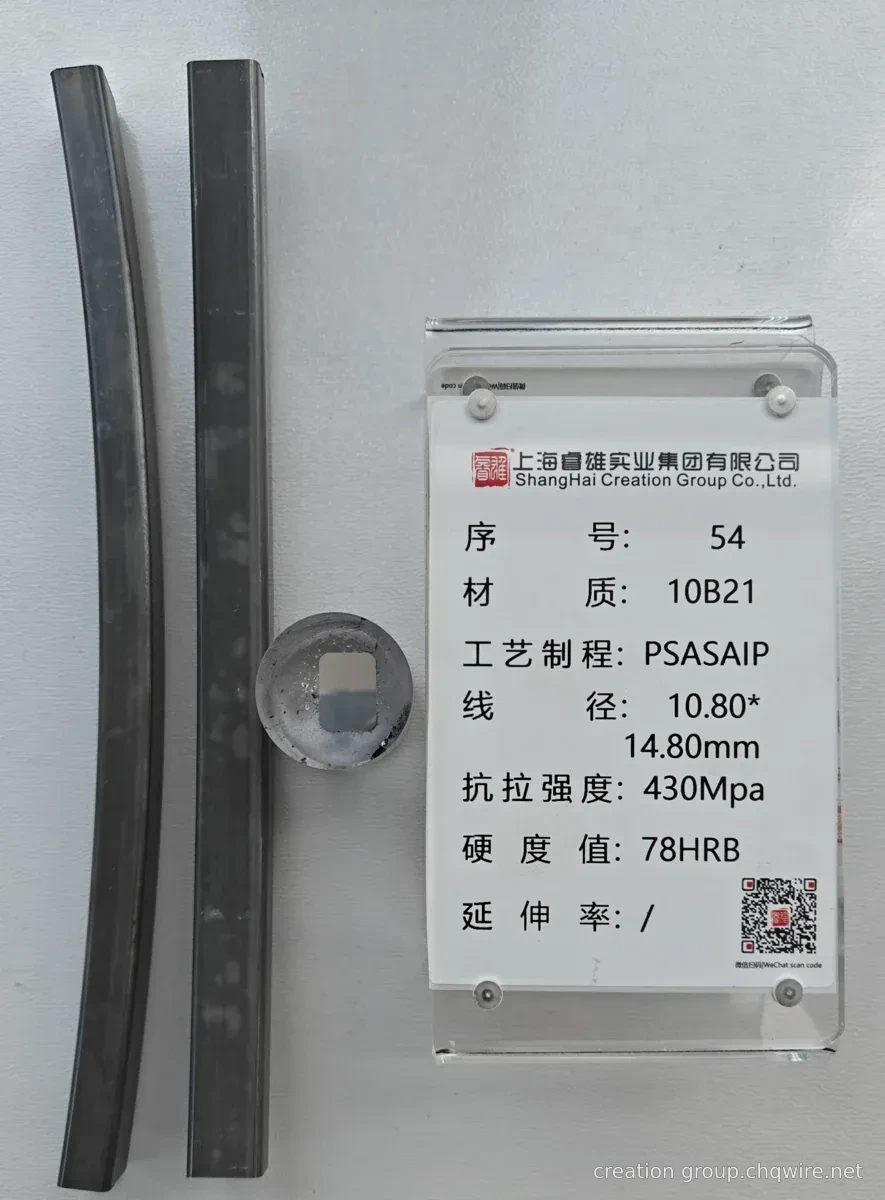

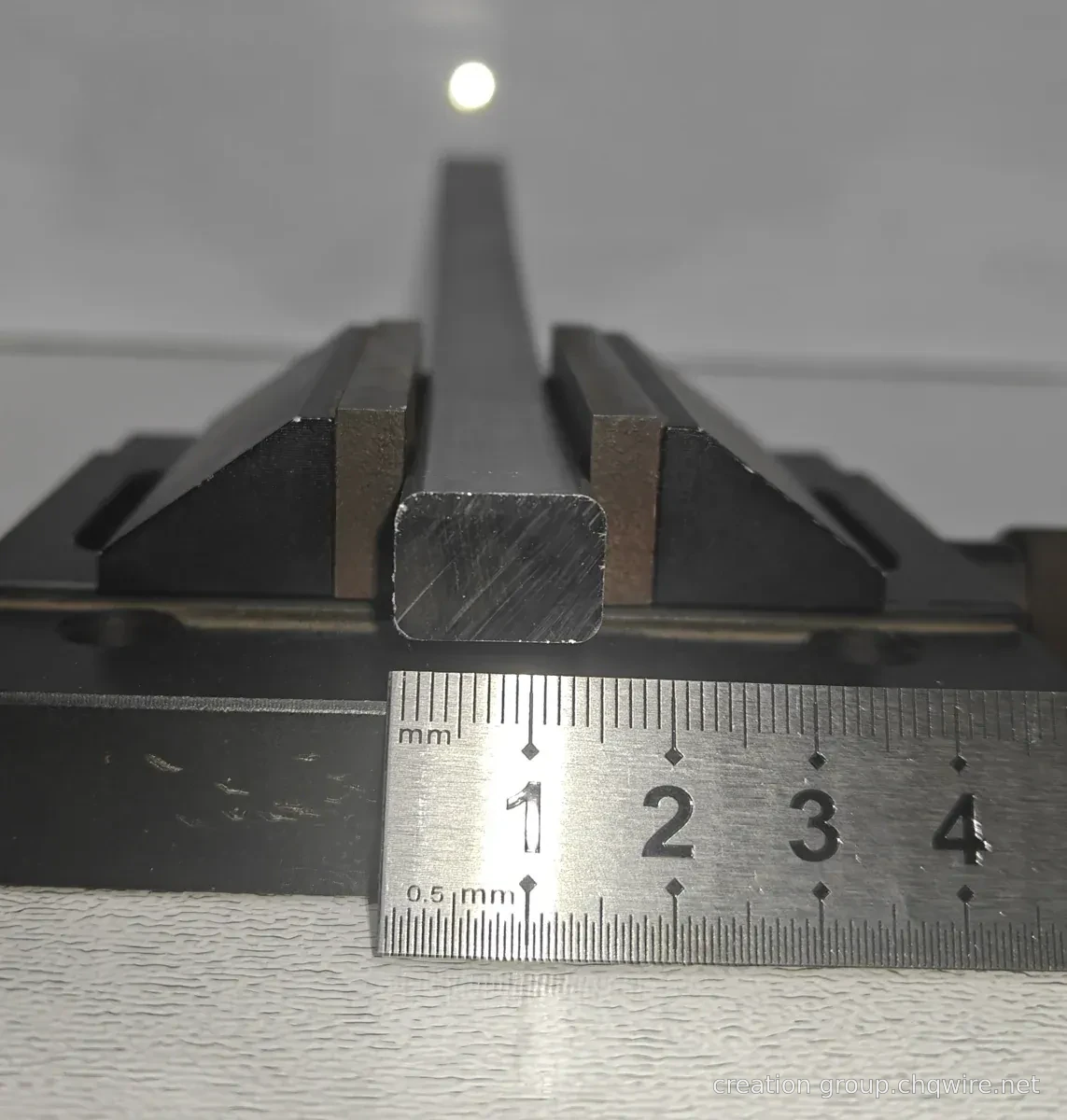

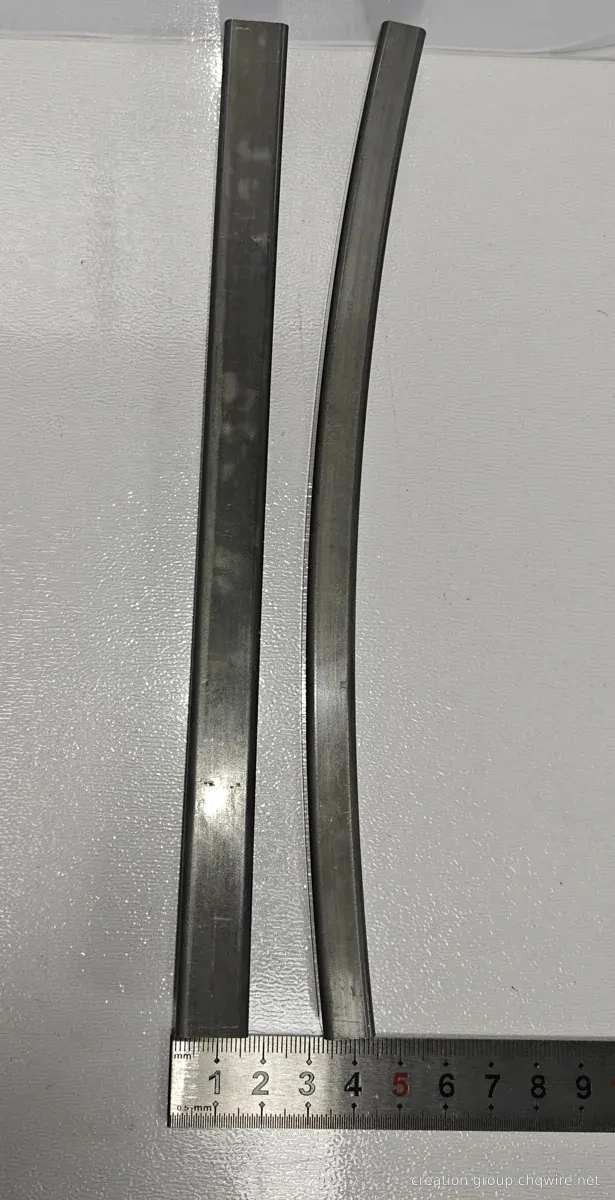

บันทึกภาพ
คำถาม-คำตอบสำหรับการพัฒนา
10.8 × 14.8 mm ได้รวมความคลาดเคลื่อนไว้แล้วหรือไม่?
ไม่ใช่ หน้านี้คงไว้ซึ่งขนาดที่ระบุในแคตตาล็อก ส่วนความคลาดเคลื่อนของขนาด รัศมีโค้ง และวิธีการตรวจสอบ จำเป็นต้องตกลงแยกต่างหากในแบบที่ยืนยันหรือข้อตกลงทางเทคนิค
จะหลีกเลี่ยงความสับสนระหว่างทิศทางความกว้างกับความหนาของหน้าตัดสี่เหลี่ยมผืนผ้าได้อย่างไร?
ให้กำหนดชื่อเรียกความกว้างและความหนา ทิศทางของหน้าตัด และจุดอ้างอิงการวัดอย่างถาวรทั้งในแบบวาดและบันทึกการตรวจสอบ และให้ทิศทางการป้อนวัสดุในขั้นตอนต่อเนื่องสอดคล้องกับทิศทางเหล่านี้
กรณีตัวอย่างหน้าตัดที่เกี่ยวข้อง
ข้อมูลวัสดุและการสื่อสารทางเทคนิค
ข้อกำหนดทางเทคนิคควรแนบภาพหน้าตัดพร้อมระบุเวอร์ชัน ความคลาดเคลื่อนที่สำคัญ กระบวนการแปรรูปต่อเนื่อง รูปแบบการส่งมอบ และข้อกำหนดการตรวจสอบ
