PROFILE DEVELOPMENT / SUJ2
สลักหน้าตัดสี่เหลี่ยมคางหมู SUJ2 สำหรับโซ่ไทม์มิ่งเครื่องยนต์
กรณีศึกษานี้แสดงลวดรูปแบบพิเศษแบบสี่เหลี่ยมคางหมูสำหรับสลักโซ่ไทม์มิ่งของเครื่องยนต์ SUJ2 หน้าเว็บรวมภาพตัวอย่างจำนวน 4 ภาพ และวิดีโอแนวคิดการประกอบในเวลา 24 วินาที ซึ่งแสดงตำแหน่งของสลัก โซ่ไทม์มิ่งโดยรวม และตำแหน่งบนเครื่องยนต์; รูปแบบหน้าตัดและข้อกำหนดการแปรรูปเพิ่มเติมต้องยืนยันตามแบบแปลน
จุดที่ต้องพิจารณาเชิงเรขาคณิต
ความกว้างของฐานบน-ล่าง ความสูง มุมของด้านข้าง และรัศมีโค้ง
มุม ความขนานของด้านล่าง และทิศทางของพื้นที่หน้าตัด
ยืนยันข้อกำหนดทางเทคนิคตามแบบแปลน
ภาพแสดงแนวคิดการประกอบของสลัก โซ่ และตำแหน่งบนเครื่องยนต์
ลักษณะหน้าตัดและประเด็นสำคัญในการประเมิน
ลวดสำหรับสลักแบบสี่เหลี่ยมคางหมูต้องระบุความแตกต่างระหว่างฐานด้านบนกับฐานด้านล่าง ความสูงของหน้าตัด และด้านเอียงทั้งสองข้าง มุมของด้านเอียงและรัศมีโค้งที่มุมจะร่วมกันกำหนดรูปร่างโดยรวม ชื่อผลิตภัณฑ์ระบุทิศทางการใช้งาน แต่ชนิดโซ่เฉพาะ ขนาดชิ้นส่วน และรูปแบบการจัดส่งยังต้องยืนยันตามแบบแปลนโครงการ
แบบวาดและข้อกำหนดการวัด
แนะนำให้ระบุชื่อเรียกฐานบน-ล่าง ความคลาดเคลื่อนของขนาด ฐานอ้างอิงความสูง มุมของด้านเอียง และข้อกำหนดรัศมีโค้งอย่างชัดเจน ห้ามสับสนความกว้างของฐานล่างกับความยาวของด้านเอียงเป็นขนาดเดียวกัน
การส่งมอบและการแปรรูปต่อเนื่อง
SUJ2 เป็นการระบุวัสดุต้นฉบับ ฉบับมาตรฐาน การอบความร้อน ความแข็ง และข้อกำหนดพื้นผิว ต้องยืนยันแยกต่างหากตามโครงการ และไม่สามารถสรุปสถานะการส่งมอบได้จากเกรดวัสดุเพียงอย่างเดียว
แหล่งข้อมูลอ้างอิงและขอบเขตการยืนยัน
ข้อมูลอ้างอิงมาจากไดเรกทอรีกรณีศึกษานี้และภาพถ่ายตัวอย่างที่มีอยู่; ขนาดในไดเรกทอรีเป็นค่าชื่อ (nominal value) เท่านั้น ภาพถ่ายไม่สามารถแทนรายงานการตรวจสอบอย่างเป็นทางการได้ ข้อกำหนดวัสดุ สมบัติ กระบวนการอบร้อน เงื่อนไขการจัดส่งและการรับรอง ต้องได้รับการยืนยันตามโครงการ

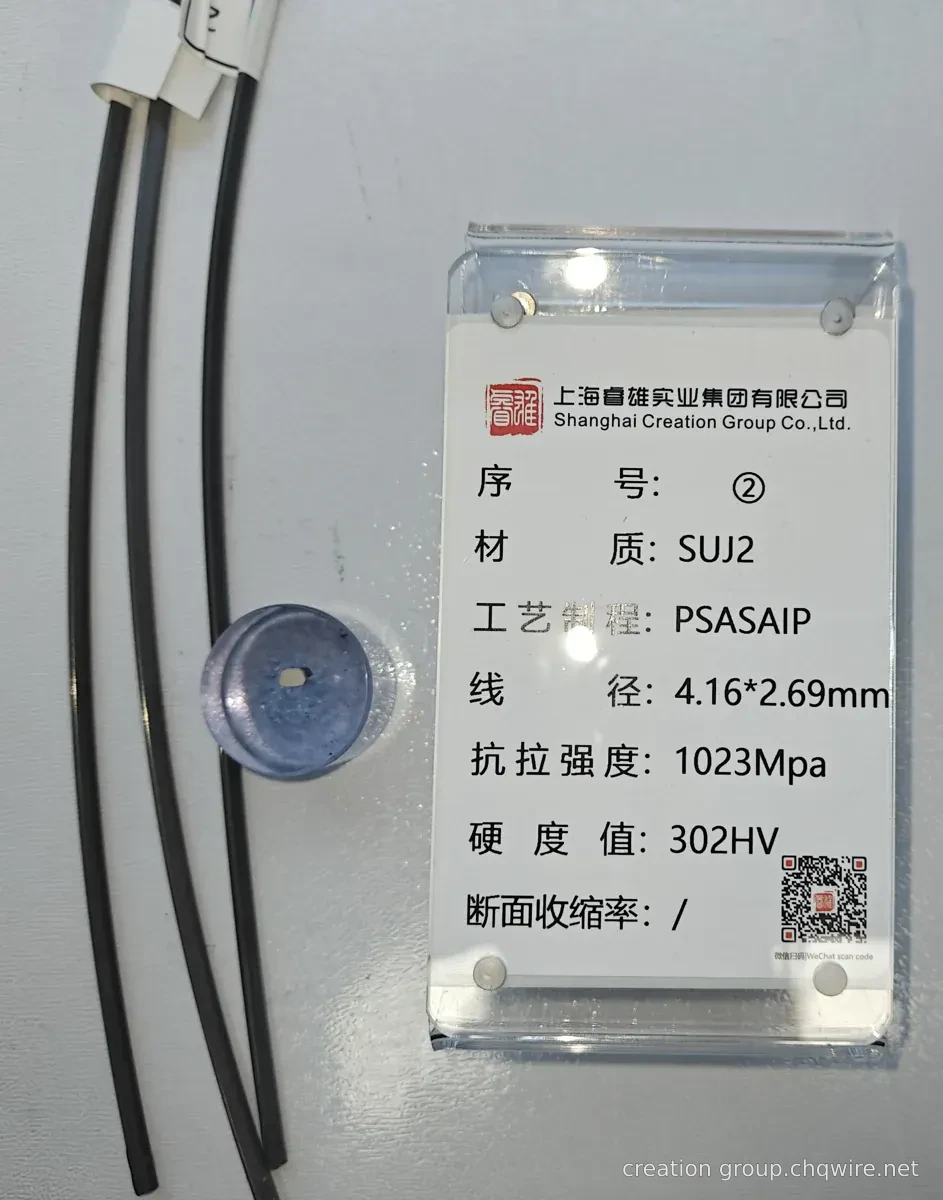

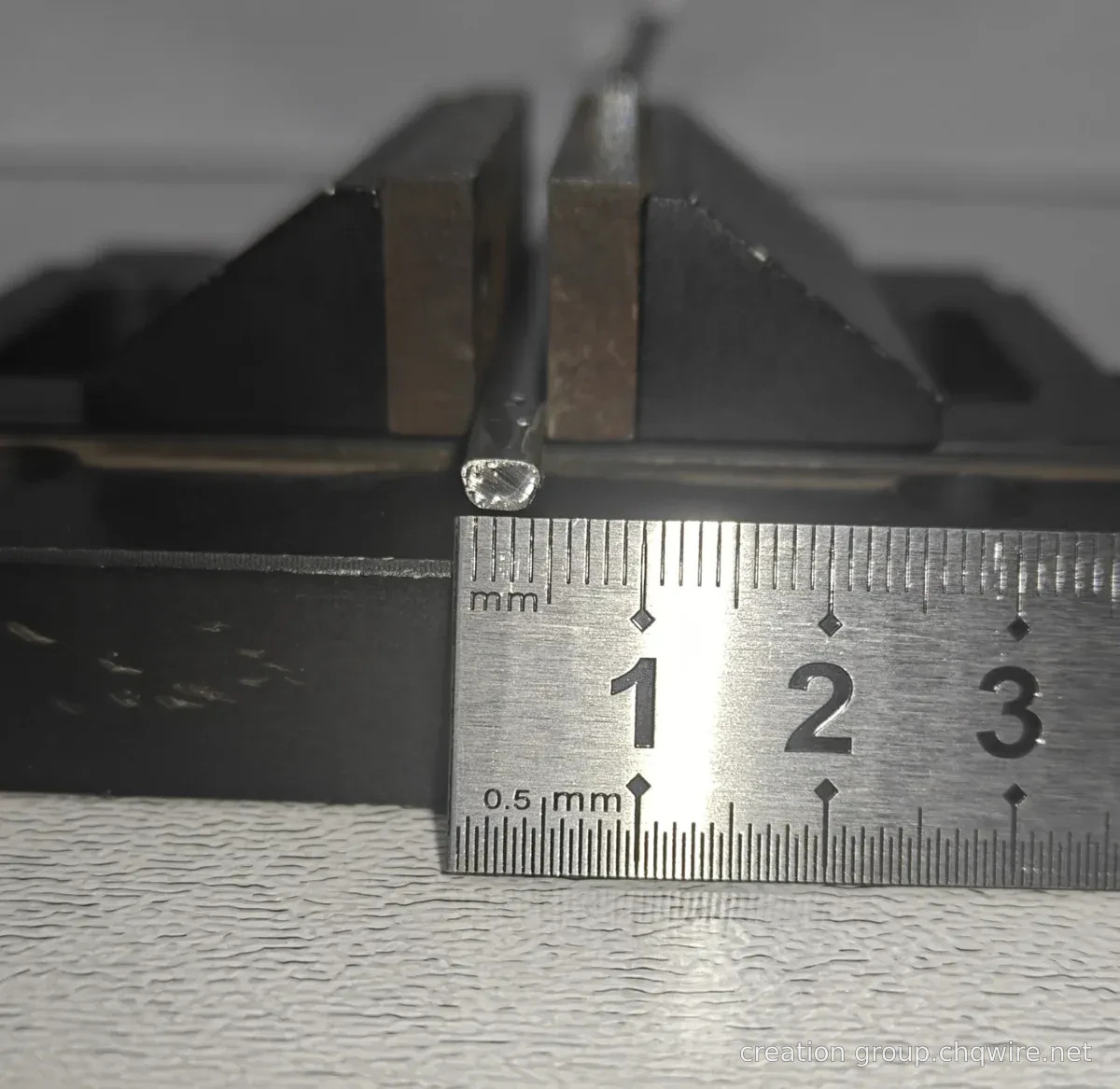

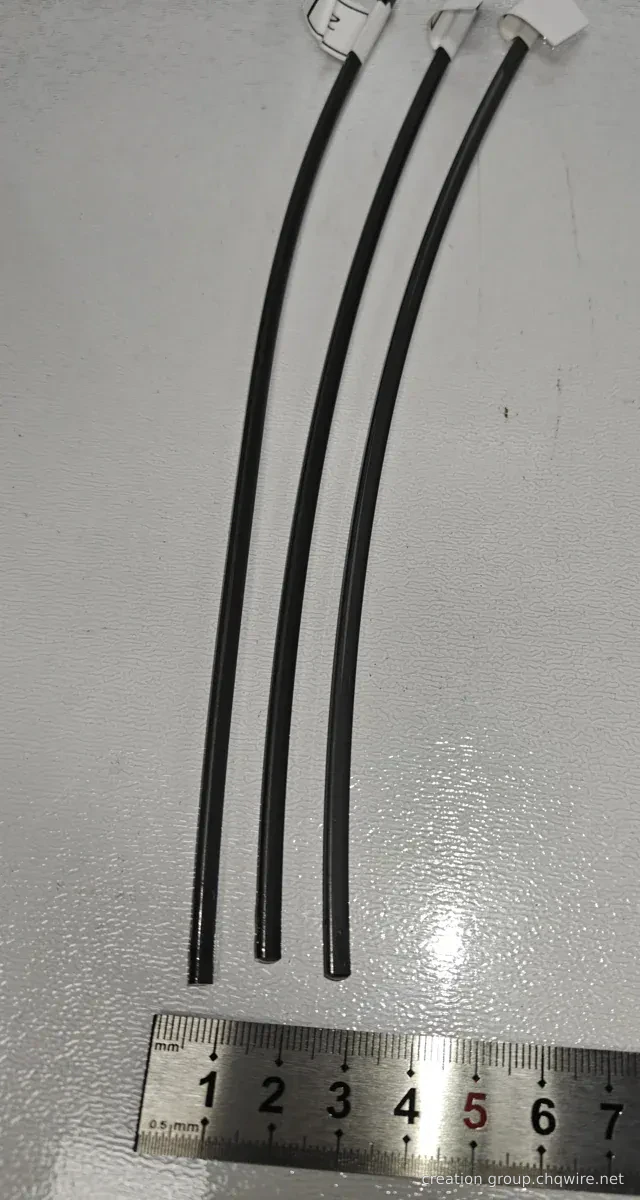

บันทึกภาพ
คำถาม-คำตอบสำหรับการพัฒนา
สำหรับลวดหน้าตัดแบบสี่เหลี่ยมคางหมู จำเป็นต้องระบุความกว้างของฐานบนและฐานล่างพร้อมกันหรือไม่?
ควรระบุฐานบน-ล่าง ความสูง และความสัมพันธ์ของด้านข้าง ทั้งนี้ ขนาดและมุมใดบ้างที่จะใช้กำหนดรูปร่าง ต้องระบุไว้ในแบบวาดอย่างสอดคล้องกันและวัดได้จริง
การระบุ SUJ2 ได้ยืนยันการอบความร้อนหรือความแข็งแล้วหรือไม่?
ไม่ใช่ การระบุวัสดุ การอบความร้อน ความแข็ง สมบัติทางกล และสถานะการส่งมอบเป็นรายการที่ต่างกัน จึงต้องยืนยันแยกต่างหากในข้อกำหนดทางเทคนิค
กรณีตัวอย่างหน้าตัดที่เกี่ยวข้อง
ข้อมูลวัสดุและการสื่อสารทางเทคนิค
ข้อกำหนดทางเทคนิคควรแนบภาพหน้าตัดพร้อมระบุเวอร์ชัน ความคลาดเคลื่อนที่สำคัญ กระบวนการแปรรูปต่อเนื่อง รูปแบบการส่งมอบ และข้อกำหนดการตรวจสอบ
