PROFILE DEVELOPMENT / 22A
22A 6X11
22A 6X11: บันทึกตัวอย่างสี่เหลี่ยมผืนผ้า กรณีนี้ระบุวัสดุเป็น 22A และขนาดในแคตาล็อกคือ 6 × 11 mm หน้าตัดจัดอยู่ในประเภทสี่เหลี่ยมผืนผ้า แต่สถานะของมุมและขอบด้านยังต้องตรวจสอบให้สอดคล้องกับแบบแปลน
จุดที่ต้องพิจารณาเชิงเรขาคณิต
ขนาดความกว้างและความหนา รัศมีโค้งที่มุม และรูปร่างขอบ
ความสม่ำเสมอของความกว้างและความหนา มุม และความตรงเชิงเส้น
ยืนยันข้อกำหนดทางเทคนิคตามแบบแปลน
ลักษณะหน้าตัดและประเด็นสำคัญในการประเมิน
กรณีตัวอย่างนี้ระบุวัสดุเป็น 22A และมีขนาดในแคตตาล็อกเป็น 6 × 11 mm จัดหน้าตัดตามประเภทสี่เหลี่ยมผืนผ้า แต่รูปร่างบริเวณมุมและขอบยังต้องตรวจสอบตามแบบที่ยืนยัน
แบบวาดและข้อกำหนดการวัด
ในการตรวจสอบ ควรระบุทิศทาง ความคลาดเคลื่อน รัศมีโค้ง และจุดอ้างอิงการวัดของ 6 และ 11 อย่างชัดเจน และแยกแยะข้อกำหนดขนาดหน้าตัดออกจากข้อกำหนดความตรง (straightness) และการบิด (twist) ตามแนวความยาว
การส่งมอบและการแปรรูปต่อเนื่อง
แนะนำให้ระบุขั้นตอนการจับยึด การป้อนวัสดุ หรือการขึ้นรูปต่อเนื่อง รวมทั้งรูปแบบการส่งมอบ (ม้วนหรือเส้นตรง) ข้อกำหนดพื้นผิว และบรรจุภัณฑ์อย่างชัดเจน ห้ามใช้เพียงการระบุวัสดุในการกำหนดสถานะการส่งมอบ
แหล่งข้อมูลอ้างอิงและขอบเขตการยืนยัน
ข้อมูลอ้างอิงมาจากไดเรกทอรีกรณีศึกษานี้และภาพถ่ายตัวอย่างที่มีอยู่; ขนาดในไดเรกทอรีเป็นค่าชื่อ (nominal value) เท่านั้น ภาพถ่ายไม่สามารถแทนรายงานการตรวจสอบอย่างเป็นทางการได้ ข้อกำหนดวัสดุ สมบัติ กระบวนการอบร้อน เงื่อนไขการจัดส่งและการรับรอง ต้องได้รับการยืนยันตามโครงการ

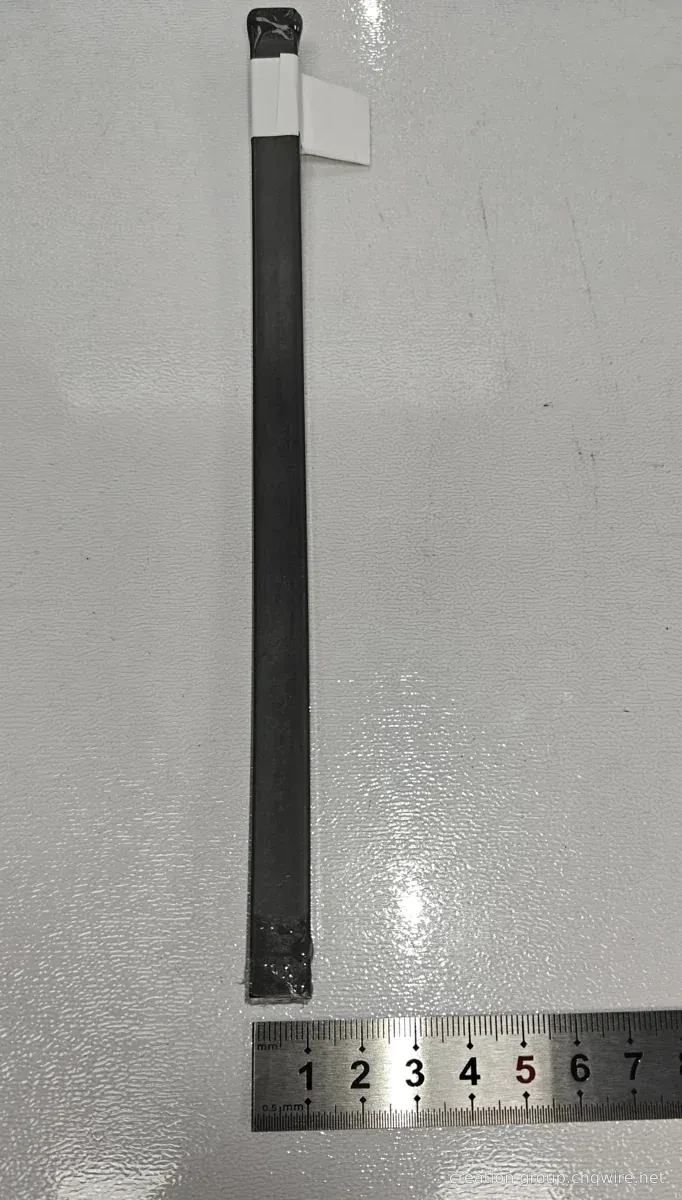

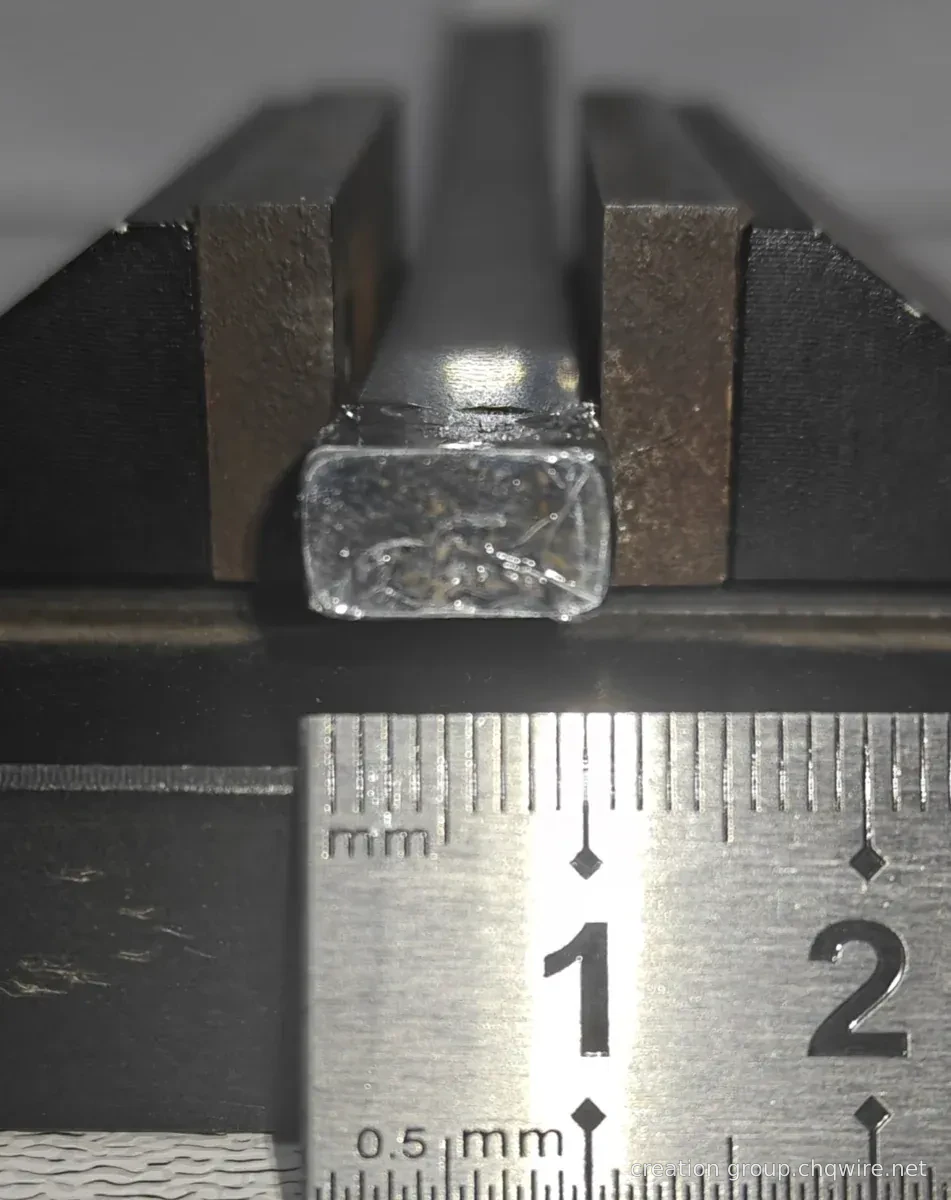

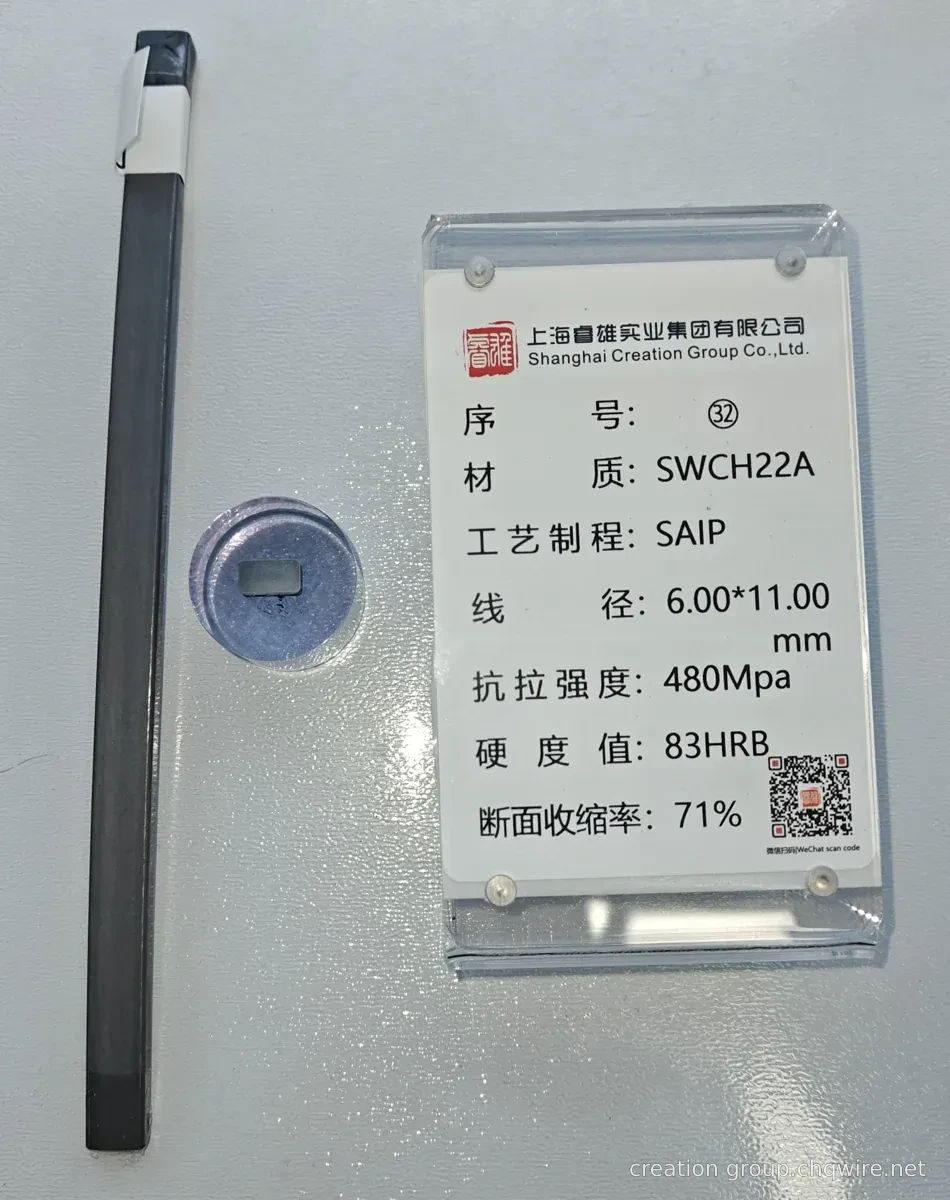

บันทึกภาพ
คำถาม-คำตอบสำหรับการพัฒนา
22A 6 × 11 แสดงข้อมูลใดที่ทราบแล้วบ้าง?
สิ่งนี้แสดงการระบุวัสดุและขนาดหน้าตัดที่ระบุไว้ (nominal dimension) ในแคตตาล็อกกรณีศึกษานี้ แต่ยังไม่ได้กำหนดมาตรฐานที่บังคับใช้ ความคลาดเคลื่อนของขนาด สมรรถนะ และสถานะการส่งมอบอย่างครบถ้วน
การบิดของลวดหน้าตัดสี่เหลี่ยมผืนผ้าจัดเป็นส่วนหนึ่งของขนาดความกว้าง-ความหนาหรือไม่?
การบิดเกิดขึ้นตามแนวความยาว จึงควรกำหนดวิธีการวัด ความยาวที่วัด ฐานการวัด และวิธีการยอมรับแยกต่างหากจากขนาดความกว้างและความหนา
กรณีตัวอย่างหน้าตัดที่เกี่ยวข้อง
ข้อมูลวัสดุและการสื่อสารทางเทคนิค
ข้อกำหนดทางเทคนิคควรแนบภาพหน้าตัดพร้อมระบุเวอร์ชัน ความคลาดเคลื่อนที่สำคัญ กระบวนการแปรรูปต่อเนื่อง รูปแบบการส่งมอบ และข้อกำหนดการตรวจสอบ
