C4C รูปไข่
C4C รูปวงรี: บันทึกตัวอย่างรูปวงรี จุดเน้นการสื่อสารหน้าตัดของตัวอย่างรูปวงรี C4C คือแกนเอก แกนโท และทิศทางของทั้งสองแกน รูปร่างหน้าตัดแบบครบวงจรไม่สามารถแสดงด้วยเส้นผ่านศูนย์กลางเพียงค่าเดียวได้
จุดที่ต้องพิจารณาเชิงเรขาคณิต
แกนยาว-แกนสั้น รูปร่างวงรี และทิศทางของพื้นที่หน้าตัด
ความสม่ำเสมอของแกนยาว-แกนสั้น ความเบี่ยงเบนของรูปร่าง และการบิดตัว
ยืนยันข้อกำหนดทางเทคนิคตามแบบแปลน
ลักษณะหน้าตัดและประเด็นสำคัญในการประเมิน
จุดเน้นการสื่อสารหน้าตัดของตัวอย่างรูปวงรี C4C คือแกนเอก แกนโท และทิศทางของทั้งสองแกน รูปร่างหน้าตัดแบบครบวงจรไม่สามารถแสดงด้วยเส้นผ่านศูนย์กลางเพียงค่าเดียวได้
แบบวาดและข้อกำหนดการวัด
แนะนำให้ระบุขนาดแกนยาว-แกนสั้น ข้อกำหนดรูปร่างโดยรวม และทิศทางการวัดไว้ในแบบวาด หากมีข้อกำหนดทิศทางการติดตั้งหรือการป้อนวัสดุ ควรขยายเครื่องหมายแกนไปยังบันทึกการตรวจสอบด้วย
การส่งมอบและการแปรรูปต่อเนื่อง
การระบุวัสดุคงใช้ตามแคตตาล็อกเดิม แต่มาตรฐานการปฏิบัติ สมบัติทางกล และสถานะการส่งมอบจำเป็นต้องยืนยันเพิ่มเติมแยกต่างหาก ข้อกำหนดการประสานงานต่อเนื่องควรระบุพื้นที่สัมผัสจริงและแบบแปลนที่เกี่ยวข้อง
แหล่งข้อมูลอ้างอิงและขอบเขตการยืนยัน
ข้อมูลอ้างอิงมาจากไดเรกทอรีกรณีศึกษานี้และภาพถ่ายตัวอย่างที่มีอยู่; ขนาดในไดเรกทอรีเป็นค่าชื่อ (nominal value) เท่านั้น ภาพถ่ายไม่สามารถแทนรายงานการตรวจสอบอย่างเป็นทางการได้ ข้อกำหนดวัสดุ สมบัติ กระบวนการอบร้อน เงื่อนไขการจัดส่งและการรับรอง ต้องได้รับการยืนยันตามโครงการ

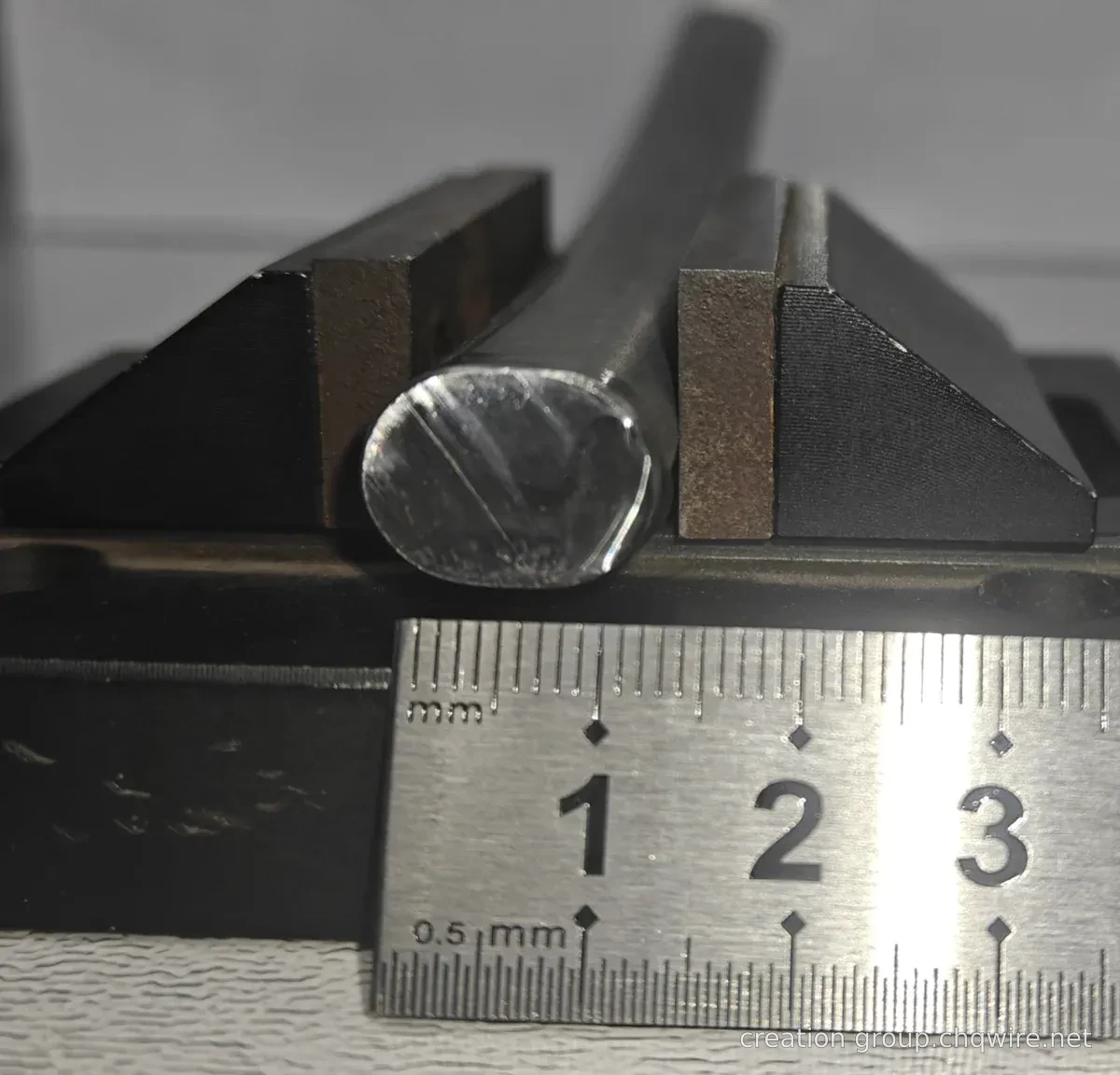

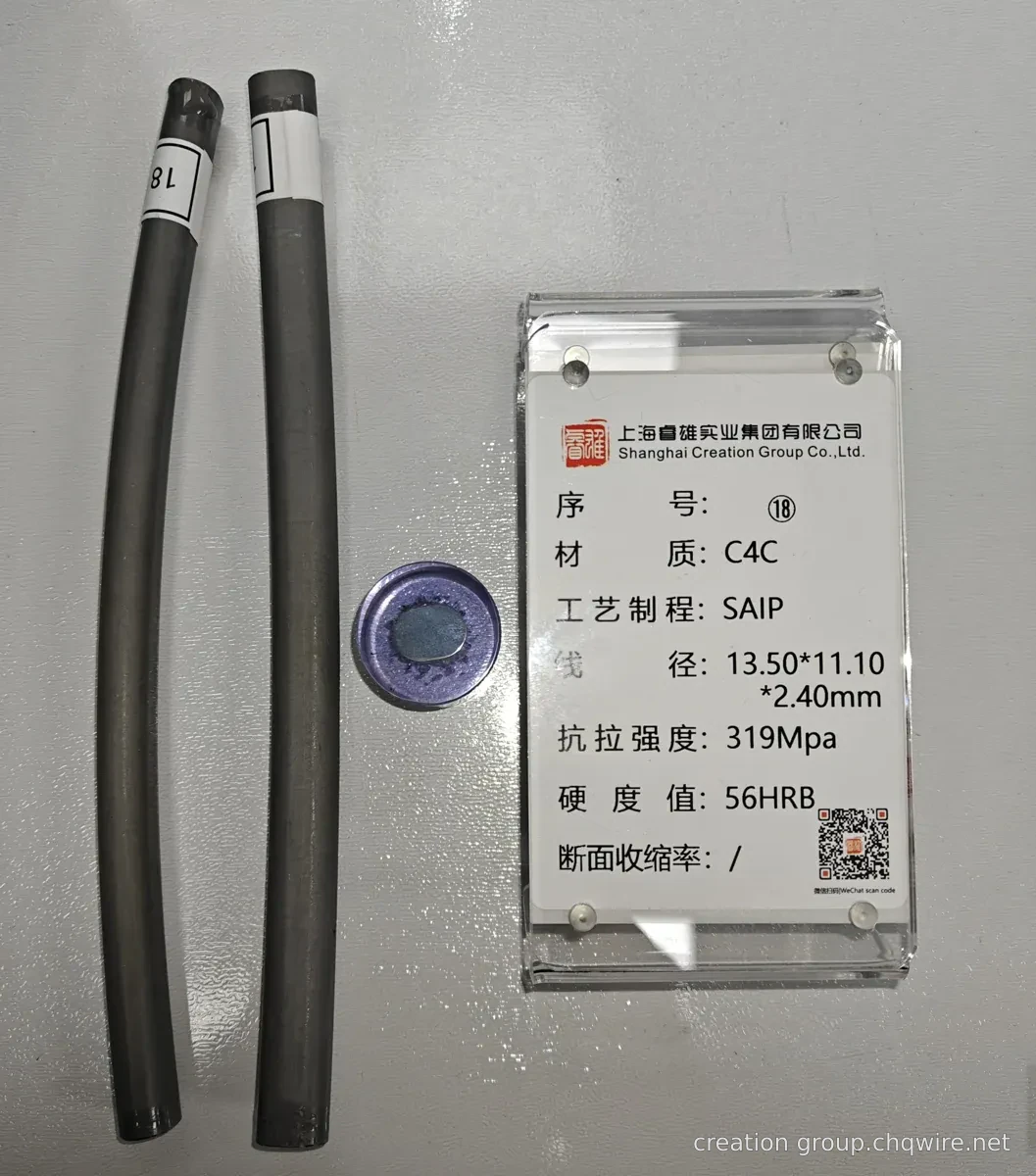

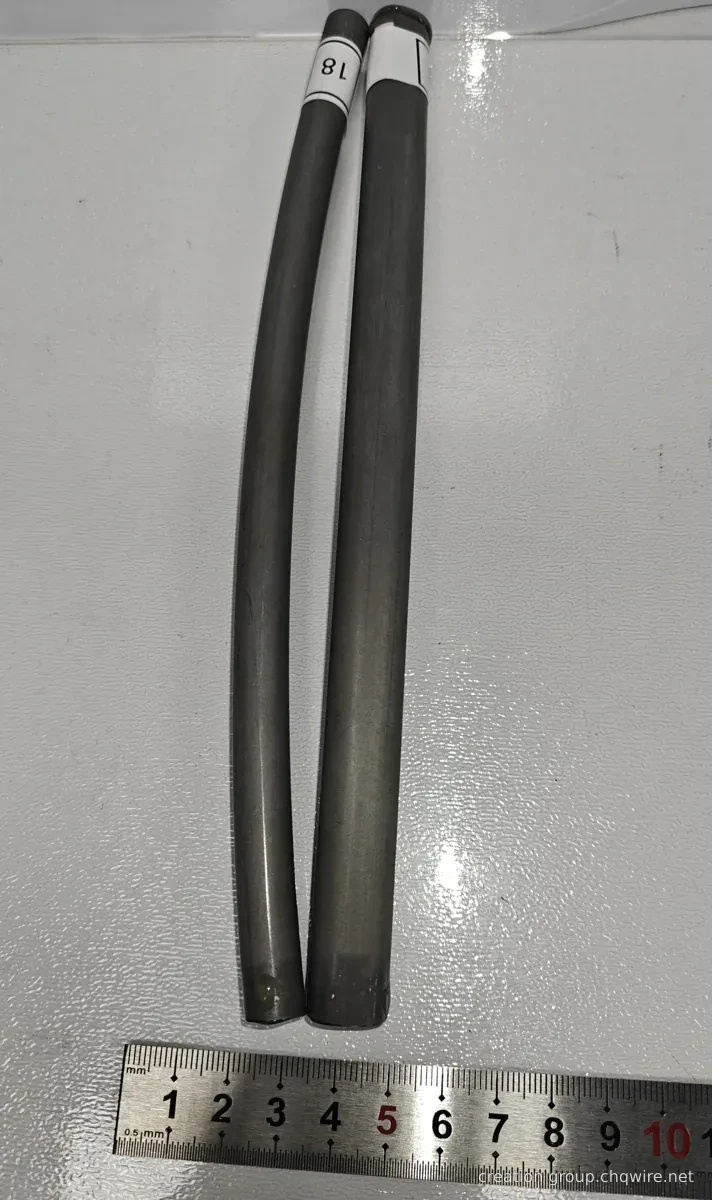

บันทึกภาพ
คำถาม-คำตอบสำหรับการพัฒนา
เหตุใดลวดหน้าตัดแบบวงรีจึงไม่สามารถระบุเพียงเส้นผ่านศูนย์กลางเดียวได้?
หน้าตัดแบบวงรีจำเป็นต้องแยกแยะระหว่างแกนเอกและแกนโท รวมทั้งระบุทิศทางและข้อกำหนดรูปทรงอย่างชัดเจน; การระบุเพียงเส้นผ่านศูนย์กลางเดียวไม่สามารถนิยามรูปร่างเป้าหมายได้อย่างเพียงพอ
ทิศทางของหน้าตัดแบบวงรีควรบันทึกอย่างไร?
ให้ใช้เครื่องหมายแกนยาวและแกนสั้นอย่างสอดคล้องกันทั้งในแบบวาดและบันทึกการตรวจสอบ หากขั้นตอนต่อเนื่องต้องการการป้อนวัสดุแบบมีทิศทาง ควรระบุความสัมพันธ์ของแกนทั้งสองนี้ควบคู่ด้วย
กรณีตัวอย่างหน้าตัดที่เกี่ยวข้อง
ข้อมูลวัสดุและการสื่อสารทางเทคนิค
ข้อกำหนดทางเทคนิคควรแนบภาพหน้าตัดพร้อมระบุเวอร์ชัน ความคลาดเคลื่อนที่สำคัญ กระบวนการแปรรูปต่อเนื่อง รูปแบบการส่งมอบ และข้อกำหนดการตรวจสอบ
