PROFILE DEVELOPMENT / Q235
เสาหน้าตัดพิเศษสำหรับรังลูกปืน
Q235 เสากลางรูปทรงพิเศษสำหรับกรงแบริ่ง: เสากลางรูปทรงพิเศษนี้ใช้ในกรงแบริ่ง จุดสำคัญในการประเมินคือรูปร่างหลายเหลี่ยม มุม ความหนาเฉพาะจุด และการสอดคล้องกันในการประกอบกับกรงแบริ่ง ขนาดที่แน่นอนและข้อกำหนดการรับรองยืนยันตามแบบแปลน
จุดที่ต้องพิจารณาเชิงเรขาคณิต
รูปทรงหลายเหลี่ยม มุม และความหนาเฉพาะจุด
ทิศทางของพื้นที่หน้าตัด ขนาดเฉพาะจุด และฐานรูปร่าง
ยืนยันข้อกำหนดทางเทคนิคตามแบบแปลน
ลักษณะหน้าตัดและประเด็นสำคัญในการประเมิน
เสากลางรูปทรงพิเศษนี้ใช้สำหรับกรงแบริ่ง จุดที่ต้องตรวจสอบเป็นพิเศษ ได้แก่ รูปหลายเหลี่ยม ขอบมุม ความหนาเฉพาะจุด และการพอดีกับกรงแบริ่ง โดยขนาดที่แน่นอนและข้อกำหนดในการยอมรับจะยืนยันตามแบบแปลน
แบบวาดและข้อกำหนดการวัด
แนะนำให้จัดเตรียมรูปหน้าตัดแบบสมบูรณ์ ขนาดเฉพาะจุด และจุดอ้างอิงอย่างครบถ้วน พร้อมระบุรูปแบบการเปลี่ยนผ่านของมุมทั้งหมดและทิศทางของรูปร่างโดยรวม โดยพื้นผิวเชิงหน้าที่ต้องสอดคล้องกับข้อกำหนดการจับคู่ในขั้นตอนต่อเนื่อง
การส่งมอบและการแปรรูปต่อเนื่อง
หากโครงการเกี่ยวข้องกับการรับน้ำหนัก การเชื่อมต่อ หรือการประกอบ จำเป็นต้องระบุข้อกำหนดด้านการออกแบบ สภาวะวัสดุ และการตรวจสอบยืนยันอย่างชัดเจน โดยไม่สามารถอนุมานความเหมาะสมของโครงสร้างได้จากชื่อคอลัมน์เพียงอย่างเดียว
แหล่งข้อมูลอ้างอิงและขอบเขตการยืนยัน
ข้อมูลอ้างอิงมาจากไดเรกทอรีกรณีศึกษานี้และภาพถ่ายตัวอย่างที่มีอยู่; ขนาดในไดเรกทอรีเป็นค่าชื่อ (nominal value) เท่านั้น ภาพถ่ายไม่สามารถแทนรายงานการตรวจสอบอย่างเป็นทางการได้ ข้อกำหนดวัสดุ สมบัติ กระบวนการอบร้อน เงื่อนไขการจัดส่งและการรับรอง ต้องได้รับการยืนยันตามโครงการ

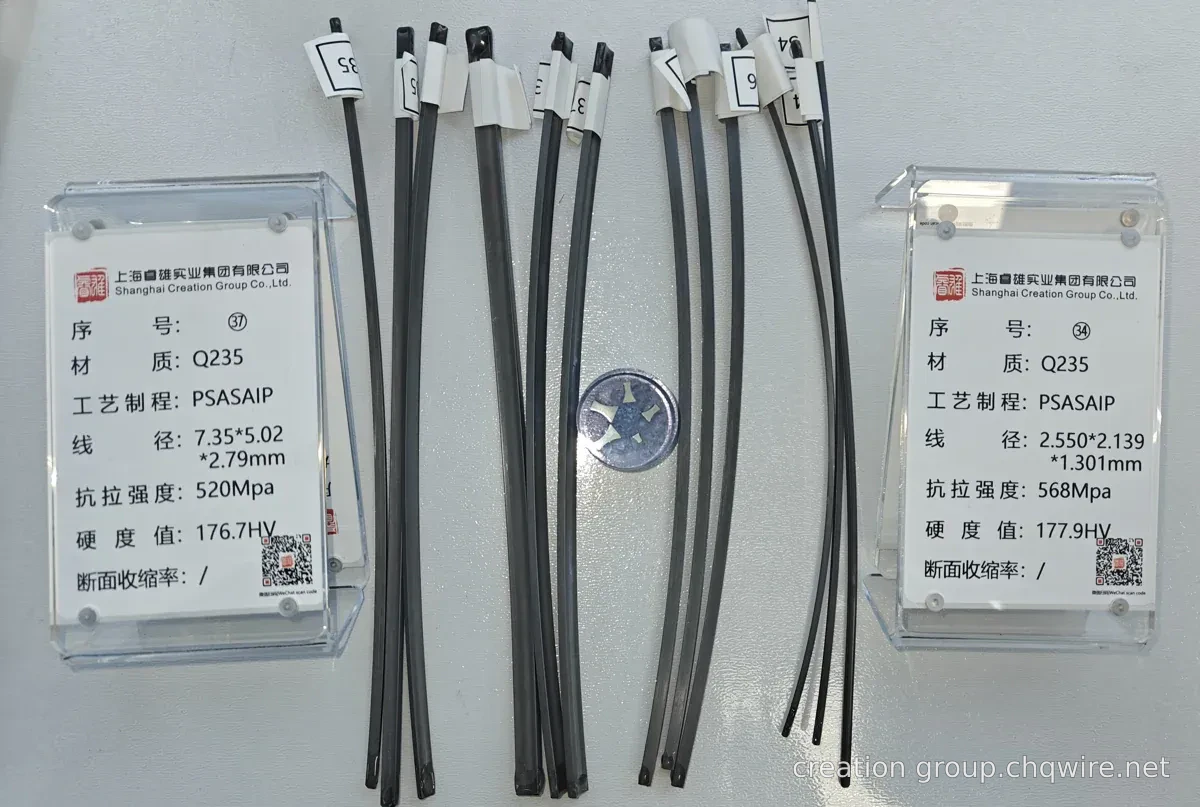

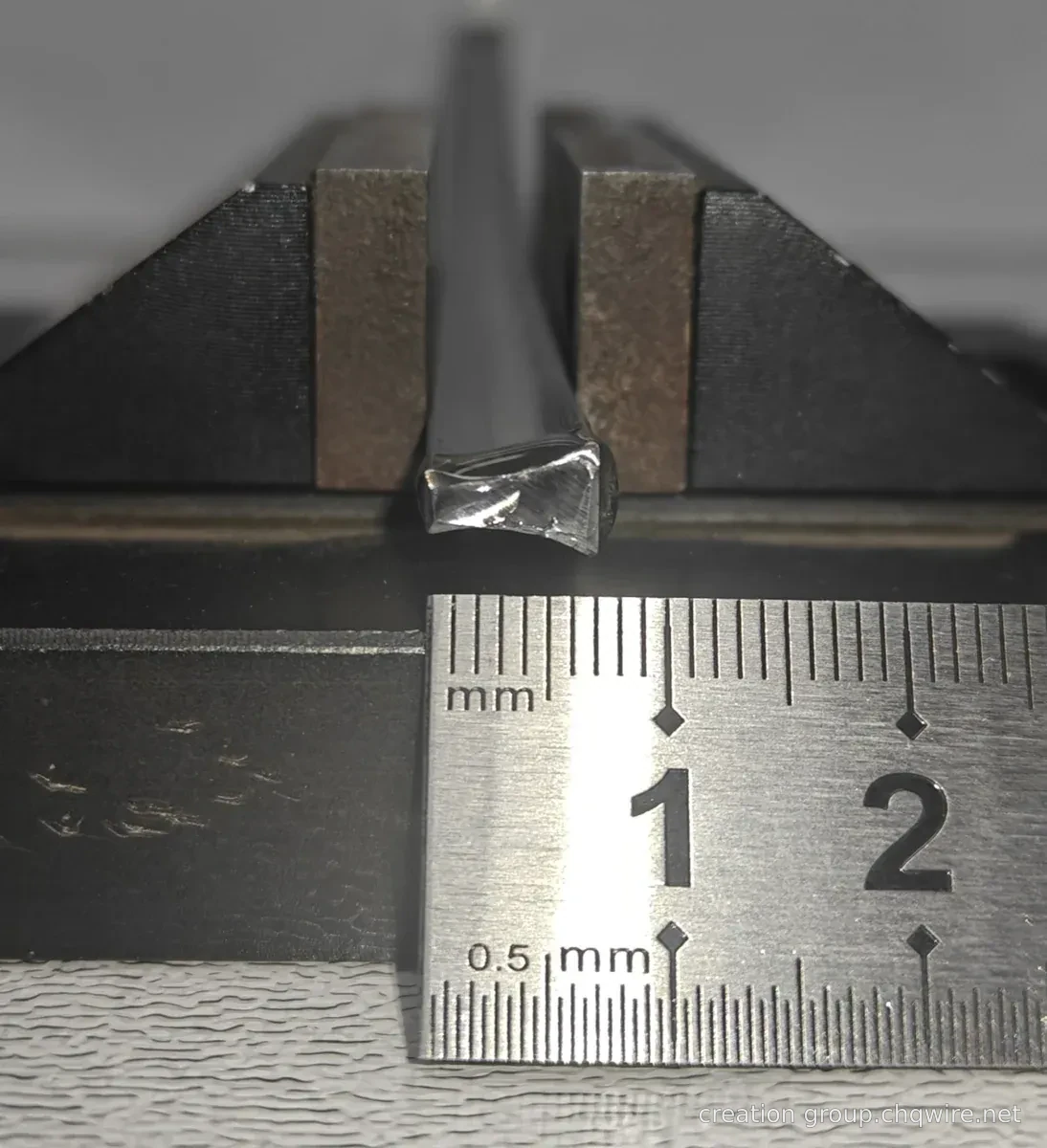

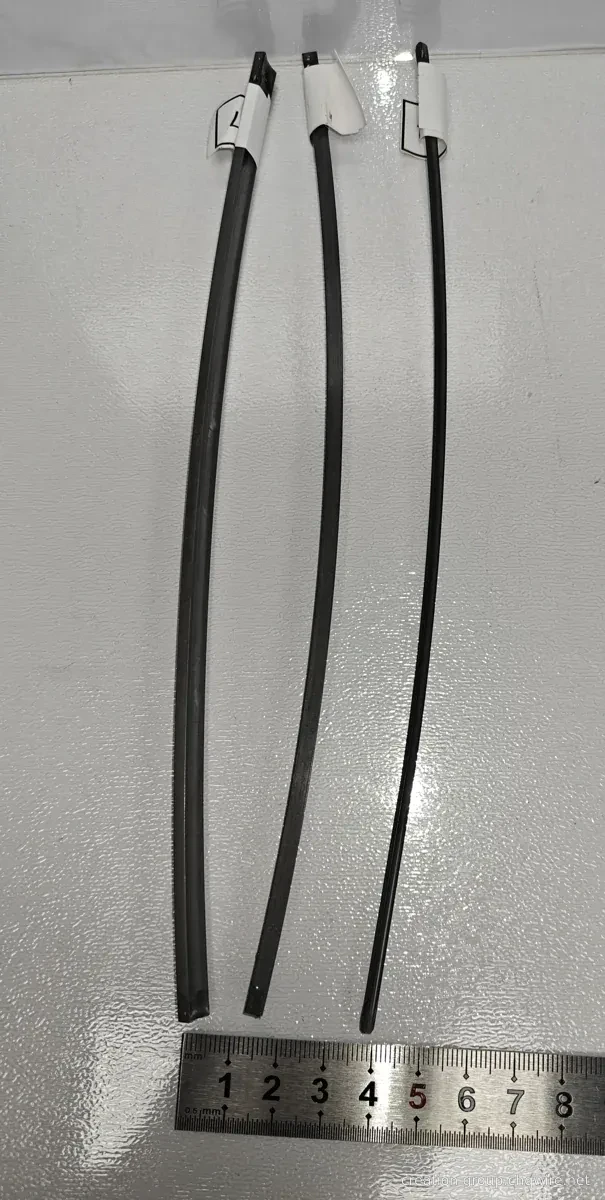

บันทึกภาพ
คำถาม-คำตอบสำหรับการพัฒนา
ชื่อคอลัมน์ตั้งตรงบ่งชี้หรือไม่ว่าสามารถใช้โดยตรงเป็นโครงสร้างรับน้ำหนักได้?
ไม่สามารถทำได้ ชื่อแคตตาล็อกตัวอย่างนี้ไม่สามารถระบุการใช้งานจริงได้ จำเป็นต้องมีเงื่อนไขการออกแบบ ข้อกำหนดวัสดุ และเอกสารการตรวจสอบที่เกี่ยวข้องรองรับ
จะกำหนดจุดอ้างอิงการตรวจสอบสำหรับรูปร่างหน้าตัดเสาหลายเหลี่ยมอย่างไร?
ก่อนอื่นให้ระบุพื้นผิวอ้างอิงและทิศทางของหน้าตัดในแบบวาดที่ได้รับการยืนยันแล้ว จากนั้นจึงระบุตำแหน่งที่ต้องตรวจสอบความหนาเฉพาะจุด มุม และรูปร่างโดยรวม
กรณีตัวอย่างหน้าตัดที่เกี่ยวข้อง
ข้อมูลวัสดุและการสื่อสารทางเทคนิค
ข้อกำหนดทางเทคนิคควรแนบภาพหน้าตัดพร้อมระบุเวอร์ชัน ความคลาดเคลื่อนที่สำคัญ กระบวนการแปรรูปต่อเนื่อง รูปแบบการส่งมอบ และข้อกำหนดการตรวจสอบ
