PROFILE DEVELOPMENT / 10B21
ลวดหน้าตัดพิเศษสำหรับน็อตเจาะย้ำ (Pierce Nut Profile Wire)
น็อตเจาะย้ำ (Pierce Nut) เกรด 10B21 ใช้ในการติดตั้งระบบควบคุมกระจกหน้าต่างด้านข้างรถยนต์ หน้านี้แสดงรูปภาพตัวอย่าง2ภาพ รูปภาพสถานการณ์การใช้งาน2ภาพ และโมเดลอ้างอิงสามมิติหนึ่งชุด
จุดที่ต้องพิจารณาเชิงเรขาคณิต
รูปร่างส่วนไหล่ ผนังข้าง และฐาน
ขนาดหน้าตัด มุมผนังด้านข้าง และมุมโค้งต้องยืนยันตามแบบแปลน
ยืนยันข้อกำหนดทางเทคนิคตามแบบแปลน
ลักษณะหน้าตัดและประเด็นสำคัญในการประเมิน

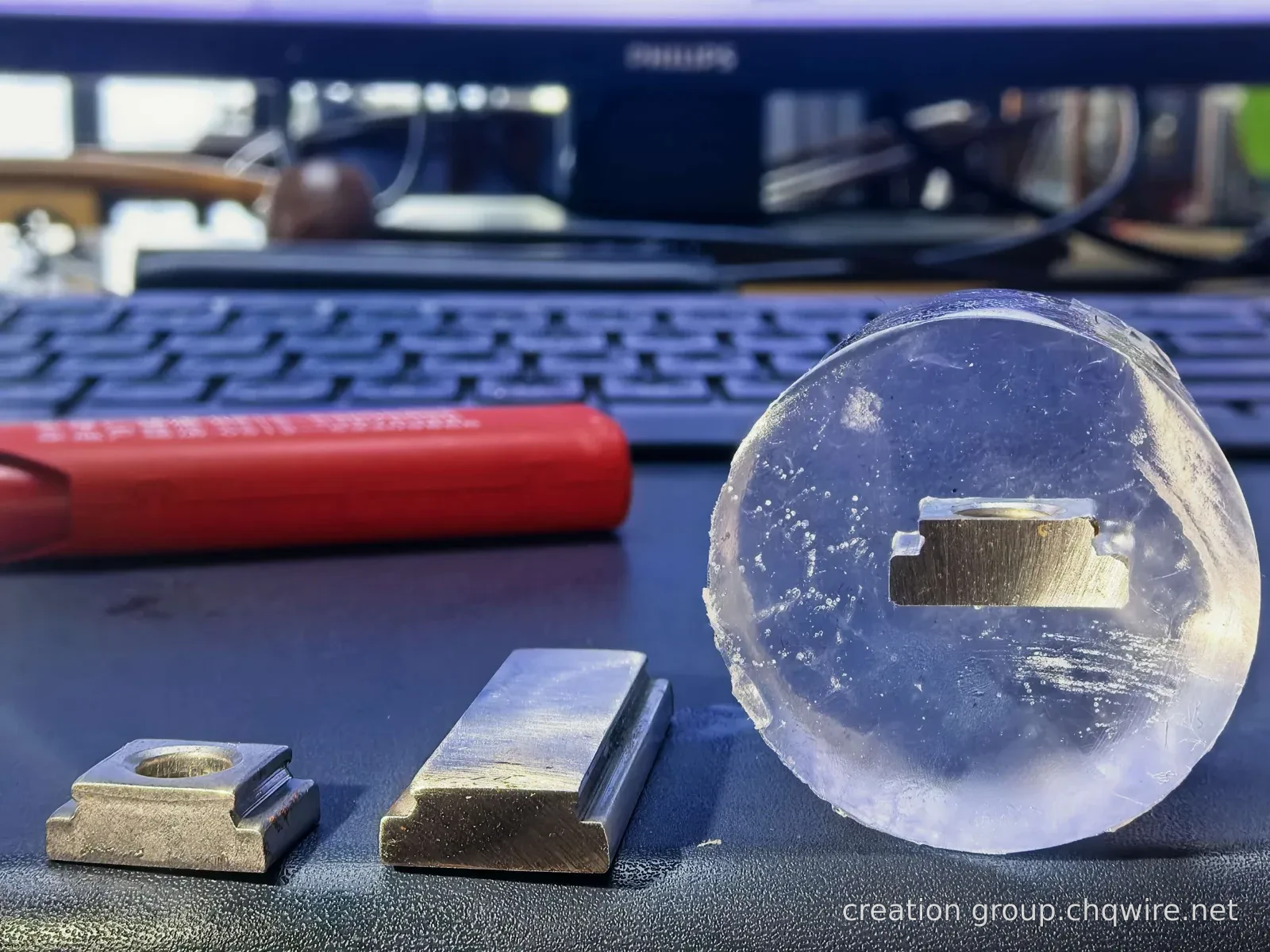

ตัวอย่างน็อตเจาะย้ำ (Pierce Nut) เกรด 10B21 มุ่งเน้นแสดงรูปร่างไหล่ ผนังด้านข้าง และรูปร่างส่วนล่าง พร้อมอธิบายการประยุกต์ใช้งานโดยเชื่อมโยงกับสถานการณ์การติดตั้งระบบควบคุมกระจกหน้าต่างด้านข้างรถยนต์
แบบวาดและข้อกำหนดการวัด
ในการตรวจสอบ ควรยืนยันแยกกันทั้งความกว้าง-สูงของหน้าตัด ความสูงของไหล่ ความกว้างของฐาน มุมของผนังด้านข้าง และขั้นบันไดเฉพาะจุด; รัศมีโค้งสูงสุด (MAX fillet) และขั้นบันไดเล็กๆ ในโมเดลเป็นการสร้างใหม่แบบประมาณการ

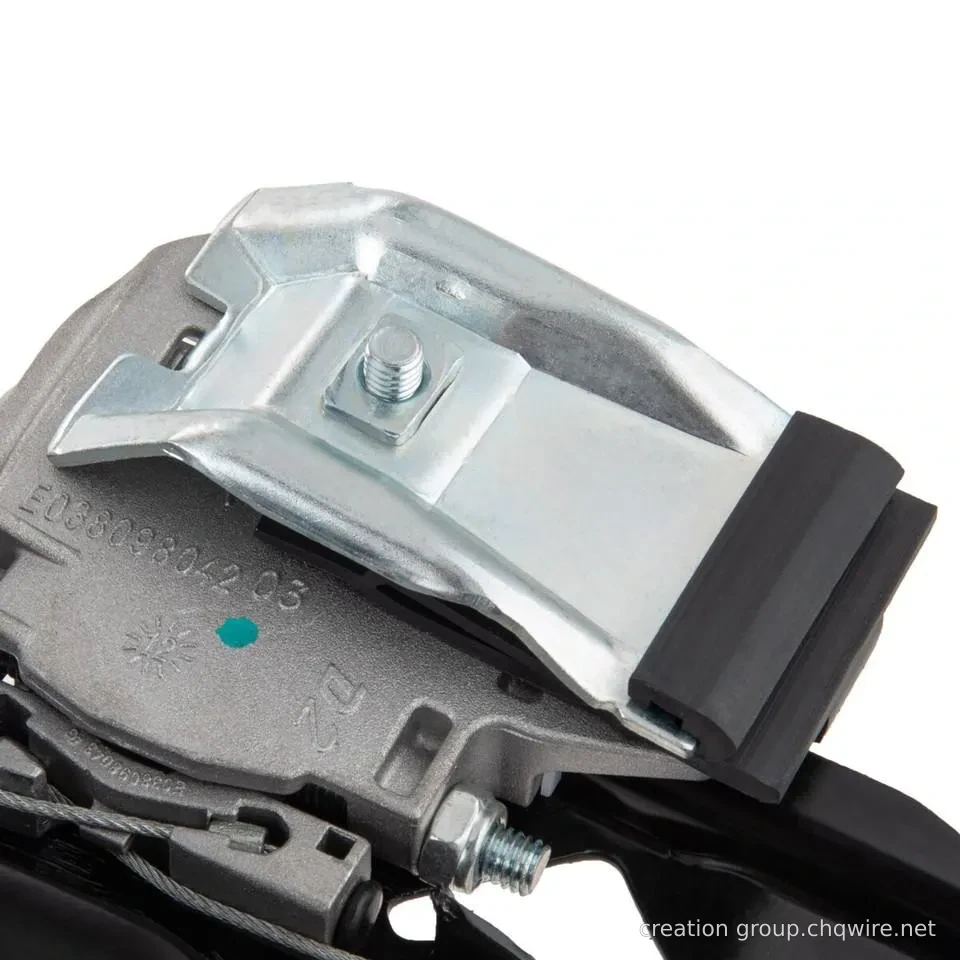

การประยุกต์ใช้ในการติดตั้งกลไกยกกระจกประตูด้านข้างรถยนต์

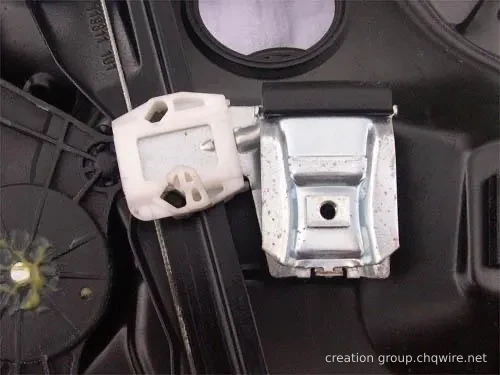

ภาพสถานการณ์การใช้งานแสดงองค์ประกอบของกลไกยกกระจกประตูด้านข้างรถยนต์และสภาพแวดล้อมภายในประตูรถที่ใช้ในการติดตั้ง ความต้องการเกี่ยวกับรูสำเร็จรูป เกลียว และการประกอบให้ยืนยันตามแบบแปลนชิ้นส่วน
แหล่งข้อมูลอ้างอิงและขอบเขตการยืนยัน
ข้อมูลอ้างอิงมาจากไดเรกทอรีกรณีศึกษานี้และภาพถ่ายตัวอย่างที่มีอยู่; ขนาดในไดเรกทอรีเป็นค่าชื่อ (nominal value) เท่านั้น ภาพถ่ายไม่สามารถแทนรายงานการตรวจสอบอย่างเป็นทางการได้ ข้อกำหนดวัสดุ สมบัติ กระบวนการอบร้อน เงื่อนไขการจัดส่งและการรับรอง ต้องได้รับการยืนยันตามโครงการ
โมเดลสามมิติแบบโต้ตอบ
โมเดลอ้างอิงสามมิติ ขนาดจริงและเงื่อนไขการผลิตต้องยืนยันตามแบบแปลน
บันทึกภาพ
คำถาม-คำตอบสำหรับการพัฒนา
แบบจำลองตัวอย่างของ Pierce Nut Profile Wire ได้รวมข้อกำหนดเกี่ยวกับเกลียวสำเร็จรูปแล้วหรือไม่?
ไม่ใช่ หน้านี้แสดงเพียงโมเดลอ้างอิงหน้าตัดลวด รูปทรงรูเจาะ ลวดลายเกลียว รวมทั้งข้อกำหนดการผลิตและตรวจสอบ ต้องกำหนดไว้แยกต่างหากในแบบชิ้นส่วนต่อเนื่อง
ควรตรวจสอบส่วนไหล่และผนังด้านข้างอย่างไร?
ตรวจสอบความสูงไหล่ มุมผนังด้านข้าง ความกว้างก้นร่อง และขั้นบันได ตามแบบยืนยันแยกแต่ละรายการ และยืนยันรัศมีโค้งเฉพาะที่จุดต่างๆ รวมทั้งฐานการวัด; ห้ามใช้โมเดลโดยประมาณแทนการยอมรับทางการ
กรณีตัวอย่างหน้าตัดที่เกี่ยวข้อง
ข้อมูลวัสดุและการสื่อสารทางเทคนิค
ข้อกำหนดทางเทคนิคควรแนบภาพหน้าตัดพร้อมระบุเวอร์ชัน ความคลาดเคลื่อนที่สำคัญ กระบวนการแปรรูปต่อเนื่อง รูปแบบการส่งมอบ และข้อกำหนดการตรวจสอบ
