사례 01 / 냉단 성형 균열
볼트의 플랜지가 그물처럼 갈라졌습니다:
층상 조직과 표면 경화를 통해 원인을 추적합니다
한 볼트의 몸체 부분은 정상으로 보였지만, 냉단 후 플랜지 가장자리에는 미세한 균열이 발생했습니다. 이런 경우 단순히 “재료가 너무 딱딱한가요?”라고 묻는 것만으로는 충분하지 않습니다.
이번 분석의 핵심은 재료의 표면 근처에서 조직 이상과 경도 상승이 동시에 나타났다는 점입니다. 이를 토대로 우리는 다음과 같은 가설을 제시했습니다: 층상 조직과 의심되는 표면 탄소 증가가 함께 국부적인 변형 능력을 저하시켜 플랜지의 냉단 공정 중 균열을 유발했다는 것입니다.
다음에서는 검사 결과와 이 실패 경로를 자세히 설명하겠습니다.
1. 사례 배경: 고객이 냉단 균열에 대한 분석을 루이슝에 의뢰
모 조임부품 업체는 기존 공급업체로부터 제공받은 선재로 볼트를 생산하던 중, 냉단 공정에서 플랜지 부위에 그물 모양의 균열이 발생하는 것을 발견하고 루이슝 그룹에 분석을 의뢰했습니다.
고객이 밝힌 재료명은 SCM435이며, 선재 규격은 φ13.15mm입니다. 본 사례의 재료는 루이슝이 공급한 것이 아니며, 루이슝은 시험용 샘플의 분석 업무를 수행했습니다. 고객 및 공급업체 정보는 익명 처리되었습니다.
이번 분석은 샘플의 외관, 단면 금속조직 사진 및 현미경 비커스 경도 기록을 근거로 진행되었으며, 동일 배치의 원선재, 전체 열처리 기록 및 탄소 농도 정량 결과는 확보하지 못했습니다.

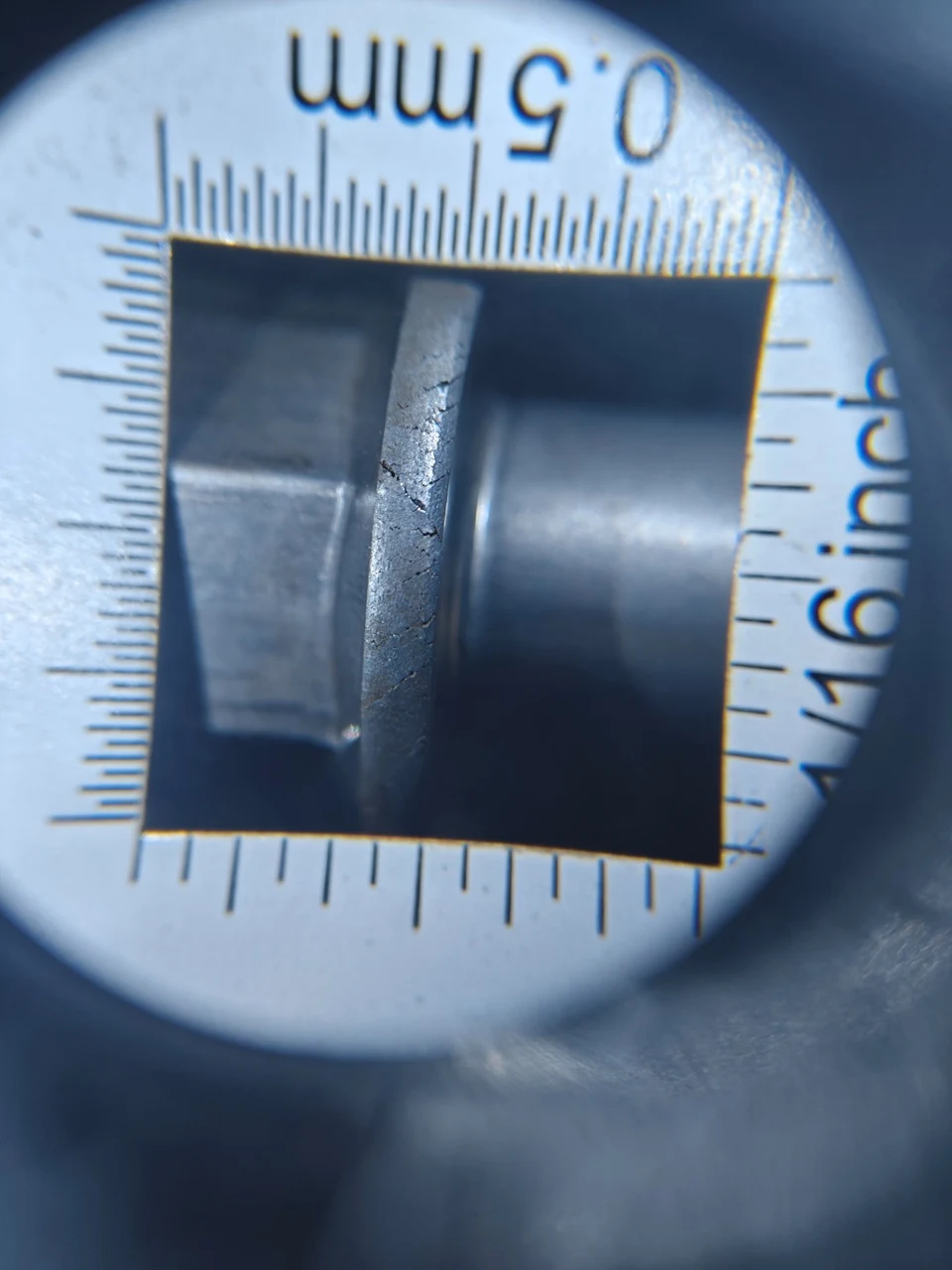

플랜지 부위 균열의 외관
검사 대상 샘플의 플랜지 부위에는 여러 개의 짧은 균열이 관찰되며, 일부는 서로 얽혀 있습니다.
이、검사 결과: 표면 근처층은 조직뿐 아니라 경도까지 더 높다
금상 사진을 보면, 검사한 단면의 표면 근처층에 뚜렷한 조직 차이가 있는 영역이 존재하며, 두 곳의 표시 너비는 각각 78.56 μm와 105.64 μm로 약 0.08~0.11mm에 해당한다.
고배율 관찰 결과, 이 영역에는 비교적 뚜렷한 층상 및 스트립상 조직이 존재하며, 내부 탄화물의 형태와는 차이가 있다.
표면 근처층의 조직과 국소 폭 측정
두 곳에 표시된 조직 차이 영역의 국소 측정 너비는 이미 측정된 침탄 깊이와 직접 동일하지 않다.
표면 근처층의 고배율 조직
표면 근처층에서는 비교적 뚜렷한 층상 및 스트립상 조직 특징이 관찰되며, 원래 배율과 눈금자는 그대로 유지되어 있다.
내부의 고배율 조직
그림3과 대조하여 탄화물의 형태와 분포를 관찰할 수 있으며, 명암 대비만으로 탄소 함량 검사를 대체해서는 안 된다.
미세경도가 또 다른 증거를 제공했다. 이번 검사 기록에 명시된 ‘주변부에서 내부 방향’의 측정 순서에 따르면:
비교 항목 검사 기록
표면 근처층 첫 번째 측정점 260.5 HV0.1
이후 두 개의 측정점 248.5, 240.6 HV0.1
0.5~1.4mm 구간의 평균값 표기 약 232.4 HV0.1
표면 근처층 첫 번째 측정점과 위 평균값 간 차이 약 28.1 HV0.1
금속조직의 차이와 경도 상승은 서로를 뒷받침한다: 표면 근처층은 단순히 ‘사진상 색이 조금 더 진해진 것’이 아니라, 내부와는 다른 조직과 역학적 반응을 보여준다.

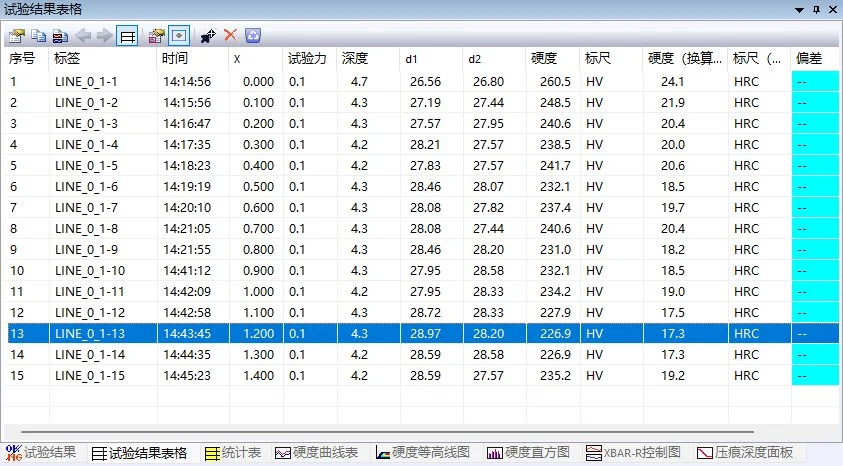

검사 데이터
15개 미세 비커스 경도 측정점의 원시 데이터

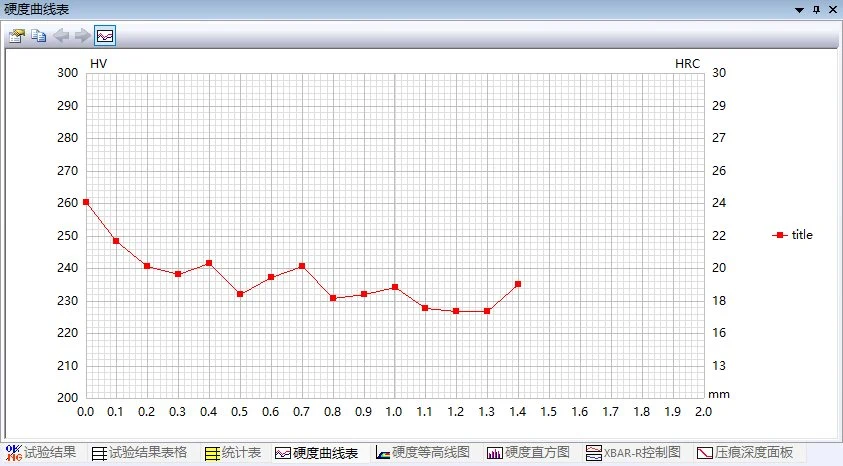

경도 곡선
미세 비커스 경도 곡선
시험 조건은 HV0.1이며, 총 15개 지점이다. 데이터와 곡선은 측정점 간 경도 변화를 함께 보여주며, 측정 위치와 함께 해석해야 한다.
삼、첫 번째 원인 단서: 왜 판상 조직이 나타났을까?
구상화 풀림의 목적은 단순히 경도 값을 낮추는 데 그치지 않고, 이후의 냉간 성형에 적합한 탄화물의 형태와 분포를 확보하는 데 있다.
이번에 관찰된 판상 조직과 관련하여 우리는 두 가지 형성 경로를 중점적으로 고려한다. 즉, 기존의 펄라이트가 충분히 구상화되지 않았거나, 가열 후 냉각 과정에서 다시 펄라이트가 형성된 경우이다.
이번에 제시된 주요 열처리적 설명은 가열 온도, 보온 및 냉각 과정의 조합이 부적절하여 판상 펄라이트가 잔류하거나 재생성되었기 때문이라는 것이다.
만약 가열이 부분 오스테나이트화 영역에 진입하고, 온도가 지나치게 높거나 해당 온도에서 보온이 부적절하면 탄화물의 용해 상태가 변화하게 된다. 이후 냉각 과정이 구상 탄화물의 형성에 불리하게 작용한다면, 결국 판상 조직이 다시 형성될 수 있다. 구상화 과정 자체는 가열 시 탄화물의 용해와 냉각 시 재분석을 포함하므로, 어느 특정 보온 조건만을 고려해서는 안 된다.
따라서 “보온 시간이 길수록 더 연해진다”거나 “구상화 처리를 했다면 반드시 구상화가 제대로 이루어졌다”고 단정할 수 없다. 최종적으로는 조직 상태를 확인해야 한다.
사、두 번째 원인 단서: 노 내 분위기가 표층 이상을 악화시켰을까?
표층의 탄소 증가는 이번에 제기된 또 다른 주요 공정 원인으로 판단된다.
만약 노 내 분위기가 강재에 비해 탄소 증가 경향을 갖는다면, 재료의 표층에 탄소가 풍부해져 해당 영역의 탄화물 양과 용해·변태 거동이 변화하고, 이로 인해 표층과 내부 사이에 서로 다른 조직 상태가 형성될 수 있다.
이는 구상화 과정의 이상과 상호작용하여 복합적인 결과를 초래할 가능성이 있다. 한편으로는 판상 조직이 충분히 제거되지 않거나 재형성되고, 다른 한편으로는 표층의 탄소 풍부화가 국부적인 조직과 경도에 추가적인 영향을 미친다.
그러나 중요한 차이점을 명확히 해야 한다. 현재의 금속조직 및 경도 검사 결과는 이 설명을 뒷받침하지만, 그것만으로 탄소 함량이 이미 상승했다는 사실을 단독으로 입증하지는 못한다. 동일한 탄소 함량이라도 조직 형태, 결정립 크기, 탄화물의 분포 등이 달라지면 재료의 성질에도 큰 영향을 미친다.
따라서 본 사례에서 “분위기로 인한 탄소 증가”는 아직 정량적 검증이 완료된 사실이 아니라, 주요 공정 원인으로 추론된 내용에 해당한다.
오、왜 최종적으로 플랜지에 망상 균열이 발생했을까?
플랜지 성형 시 재료는 주변으로 팽창하며 표면적이 증가하고, 표층 근처의 층들은 내부와 함께 변형되어야 한다.
판상 조직과 국소적으로 경도가 높은 상태는 해당 부위의 변형 응답이 내부와 다르다는 것을 시사한다. 국소적인 인장 및 전단 변형이 작용할 때, 만약 그 변형 능력이 부족하면 먼저 균열이 발생하기 쉽다.
성형이 계속되면서 취약한 여러 위치에서 차례로 균열이 시작되고, 균열들이 각기 다른 방향으로 확장하며 부분적으로 연결되면 결국 망상 형태의 균열이 나타날 수 있다.
쉽게 말해, 내부는 계속 밖으로 나아가는데 표층은 이를 따라가지 못해 여러 곳에서 동시에 갈라지게 되는 것이다.
이번에 제시된 파손 경로는 다음과 같다. 구상화 열처리 과정이 부적절하여 잔류 또는 재생된 판상 조직이 형성되었고, 분위기로 인한 탄소 증가가 표층 근처의 조직 및 경도 차이를 더욱 심화시켰으며, 플랜지의 냉간 프레스 성형 과정에서 국소적인 변형 부조화가 다중 균열 발생을 촉진했다.
이는 현재까지의 자료를 종합하여 도출한 주요 메커니즘 해석이다. 현재 샘플링 위치는 축부에 표시되어 있으며, 해당 단면에서 관찰된 현상을 곧바로 “플랜지 균열이 이상층에서 시작되었다”고 단정할 수는 없다.
육、처리 중점: 열처리 공정과 분위기 제어를 동시에 검토
이중적인 요인이 제시된 만큼, 후속 처리는 단순히 경도 값 하나만을 주시해서는 안 됩니다.
첫째, 실제 열처리 공정을 확인합니다. 재료가 실제로 겪은 가열 온도, 보온 시간 및 냉각 곡선을 대조하여, 판상 조직이 충분히 편구화되지 않았는지 또는 냉각 과정에서 다시 형성되었는지를 파악합니다.
둘째, 분위기와 표면층 탄소 분포를 점검합니다. 분위기 제어 기록을 비교하고, 동일 배치의 원선재에 대해 표면부터 내부까지의 탄소 함량, 조직 및 경도를 상호 대조 검사하여 표면층 탄소 증가 여부를 검증합니다.
셋째, 조직과 성형 결과로 조정 효과를 검증합니다. 조정 후 전체 경도가 낮아졌는지 여부만 살피는 것이 아니라, 표면 근처의 판상 조직이 감소했는지, 내외부 상태가 더욱 균일해졌는지, 그리고 동종 제품의 냉단조 검증 결과를 함께 검토해야 합니다.
현재 자료에는 개선 이후의 재검사 및 양산 기록이 포함되어 있지 않으므로, 위와 같은 처리 방향을 이미 검증된 성공 사례로 기술하지 않습니다.
칠、사례 결론
이번 사례의 주요 고장 메커니즘은 다음과 같습니다: 표면 근처의 판상 조직과 국부적인 경화로 인해 변형 적응 능력이 저하되어, 플랜지 냉단조 확장 과정에서 망상 균열이 발생했습니다.
이상 현상의 발생 원인으로는 편구화 열처리 공정의 부적절함과 가설되는 노내 분위기의 탄소 증가가 복합적으로 작용한 점을 지목하고 있습니다. 이 가운데 재생 펄라이트와 탄소 증가의 구체적인 형성 과정은 원선재, 열처리 및 분위기 관련 기록을 통해 추가로 상호 검증할 필요가 있습니다.
이 사례는 냉단조용 재료를 평가할 때 “평균 경도가 얼마인가”만 묻는 데 그쳐서는 안 되며, 다음 사항들을 반드시 고려해야 함을 보여줍니다: 표면층의 조직은 무엇이며, 내부와 어떤 차이가 있는지, 제품이 요구하는 변형을 함께 수행할 수 있는지 여부입니다.
루이슝 그룹은 고객사를 지원하여 고장 분석을 수행함에 있어, 균열의 외관, 조직 및 성능 데이터를 유기적으로 연결하고, 근거가 명확하며 검증 가능한 원인 판단을 제시함으로써, 후속 개선 작업의 목표를 분명히 설정합니다.
균열을 발견하는 것은 단지 시작일 뿐이며, 균열이 왜 발생했는지를 해명하는 것이야말로 고장 분석의 진정한 가치입니다.
