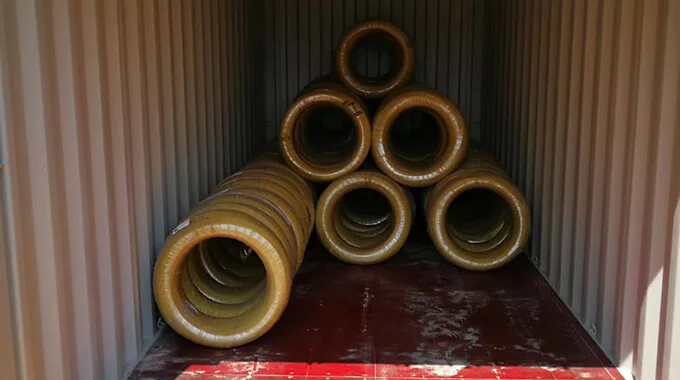

Tekniske data for 18CrMoS4 ståltråd for kaldstuking, med standardreferanse ISO 4954-vedlegg B. Se opplysningene om kjemisk sammensetning, mekaniske egenskaper og tilhørende tekniske krav for denne stålkvaliteten.
Levering og teknisk vurdering · Creation Group mottar forespørsler om levering og teknisk vurdering av dette produktet. Mål, leveringstilstand, mengde og kontrolldokumenter bekreftes etter vurdering i bestillingens tekniske avtale.
Tabell B.1 – Kombinasjoner av varmebehandlingstilstand ved levering, produktform og relevante krav
Tilstand ved levering
Symbol
Valsetråd
Stang
Tråd
Varmvalset eller skrelt
+AR eller +PE
X
X
X
Kaldtrukket
+AR+C
—
X
X
Kaldtrukket og kuleglødet
+AR+C+AC
—
X
X
Kaldtrukket, kuleglødet og lett kaldtrukket
+AR+C+AC+LC
—
X
X
Kuleglødet eller kuleglødet og skrelt
+AC eller +AC+PE
X
X
X
Kuleglødet og kaldtrukket
+AC+C
—
X
X
Behandlet til ferritt-perlittstruktur og angitt hardhetsområde
+FP
—
X
—
X = relevant; — = ikke relevant.
Andre leveringstilstander kan avtales ved bestilling.
Relevante krav etter bestillingsgrunnlaget
Bestilt med henvisning til stålnavn i tabellene
Krav
B.2, B.3, B.4 eller B.5
Kjemisk sammensetning etter B.2; mekaniske egenskaper etter B.3, B.4 og B.5.
B.2, B.3, B.4, B.5, B.6 eller B.7
Kjemisk sammensetning etter B.2; mekaniske egenskaper etter B.3, B.4 og B.5; herdbarhetsverdier etter B.6 og B.7.
Tilleggskrav eller særkrav etter vedlegg E gjelder dersom dette avtales ved forespørsel og bestilling.
Kilde: ISO 4954:2018, tabell B.1, side 22. Tabellen angir standardens sammenheng mellom produktform, leveringstilstand og krav; faktisk levering må bekreftes særskilt.
2. Kjemisk sammensetning
Tabell B.2 – Kjemisk sammensetning for stål til settherding (smelteanalyse)
Dette er standardens referansekrav til smelteanalyse for 18CrMoS4, ikke et analyseresultat fra en bestemt smelte. Bestillingsstandard og krav til råmateriale og ferdig produkt må bekreftes separat.
Grunnstoff
Massefraksjon, %
C
0,15–0,21
Si
≤0,30
Mn
0,60–0,90
P
≤0,025
S
0,020–0,040
Cr
0,90–1,20
Ni
—
Mo
0,15–0,25
B
—
Cu
≤0,25
Grunnstoffer som ikke er oppført, skal ikke tilsettes med hensikt uten kjøperens samtykke, med unntak av tilsetninger til sluttbehandling av smelten. Alle rimelige forholdsregler skal tas for å hindre tilførsel fra skrap eller andre produksjonsmaterialer av grunnstoffer som kan påvirke herdbarhet, mekaniske egenskaper og anvendelighet.
For å forbedre egenskapene ved kaldstuking kan Al tilsettes i området 0,020 %–0,050 %.
a: Enkeltverdier er maksimumsverdier med mindre annet er angitt. En strek betyr ikke at innholdet er null.
b: For stål med krav til herdbarhet etter tabell B.6 og B.7 tillates mindre avvik fra de angitte grensene, unntatt for svovel og fosfor. Avvikene skal ikke overstige 0,01 % for karbon eller verdiene i tabell 2 for de øvrige grunnstoffene.
c: Lavere silisiuminnhold eller et bestemt intervall for silisiuminnholdet kan avtales ved bestilling.
Kilde: ISO 4954:2018, tabell B.2, side 23 (PDF-side 29). Tabellen og merknadene erstatter ikke den fullstendige standarden.
3. Mekaniske egenskaper
Tabell B.5 – Mekaniske egenskaper for legerte stål
Stålnavn
Diameter
Leveringstilstand
+AC
+FP
+AR+C+AC
+AR+C+AC+LC
+AC+C
over, mm
til og med, mm
Rm maks., MPa
Z min., %
HB min.
HB maks.
Rm maks., MPa
Z min., %
Rm maks., MPa
Z min., %
Rm maks., MPa
Z min., %
18CrMoS4
2
5
—
—
—
—
550
62
590
60
—
—
18CrMoS4
5
10
550
60
140
187
530
62
570
60
660
57
18CrMoS4
10
40
550
60
140
187
530
62
570
60
650
57
Kilde: ISO 4954:2018, tabell B.5, side 27. Rm er strekkfasthet; Z er kontraksjon ved brudd. HB angir Brinell-hardhet der dette er oppført. Verdiene gjelder bare de angitte diameterintervallene og leveringstilstandene.
4. Krav til herdbarhet
Tabell B.6 – Hardhetsgrenser for stål med normal herdbarhet (+H)
Stålnavn
Symbol
Austenittiseringstemperatur, °C (±5 °C)
Grense
Hardhet, HRC, ved avstand fra den bråkjølte enden, mm
1,5
3
5
7
9
11
13
15
20
25
30
35
40
18CrMoS4
+H
880
maks.
47
46
45
42
39
37
35
34
31
29
28
27
26
18CrMoS4
+H
880
min.
39
37
34
30
27
24
22
21
—
—
—
—
—
Kilde: ISO 4954:2018, tabell B.6, side 29.
Tabell B.7 – Hardhetsgrenser for stål med innsnevret herdbarhetsbånd (+HH og +HL)
Stålnavn
Symbol
Austenittiseringstemperatur, °C (±5 °C)
Grense
Hardhet, HRC, ved avstand fra den bråkjølte enden, mm
1,5
3
5
7
9
11
13
15
20
25
30
35
40
18CrMoS4
+HH
880
maks.
47
46
45
42
39
37
35
34
31
29
28
27
26
18CrMoS4
+HH
880
min.
42
40
38
34
31
28
26
25
22
20
—
—
—
18CrMoS4
+HL
880
maks.
44
43
41
38
35
33
31
30
27
25
24
23
22
18CrMoS4
+HL
880
min.
39
37
34
30
27
24
22
21
—
—
—
—
—
Kilde: ISO 4954:2018, tabell B.7, side 31.
Verdiene er standardreferanser for de angitte prøvingsbetingelsene. De er ikke en bekreftelse på levering, egnethet for et bestemt tverrsnitt eller en varmebehandlingsanvisning for produksjon. Leveringskrav må bekreftes ved teknisk vurdering.
TEKNISK MERKNAD
Merknader om bruk og bestilling
Kjemisk sammensetning, mekaniske egenskaper, leveringstilstand og øvrige tekniske krav fastsettes i henhold til gjeldende utgave av den relevante standarden, kundens tegninger og den tekniske avtalen for ordren. Informasjonen på nettstedet erstatter ikke formell kvalitetsdokumentasjon.
OPPLYSNINGER FOR PRISFORESPØRSEL
Anbefalte opplysninger i den tekniske forespørselen
Materialbetegnelse og gjeldende standard
Tråddiameter eller tverrsnitt, leveringstilstand og mengde
Deltegning, formingsstasjoner eller bilder av feil, hvis tilgjengelig
Krav til prøving, sertifikater eller rapporter
RELATERT PRODUKSJONS- OG KVALITETSKOMPETANSE
Relaterte kompetanser innen produksjon og kvalitetssikring
Karbonekvivalentkalkulator — 18CrMoS4
Grunnlag: ISO 4954
Kilde til kjemisk sammensetning: ISO 4954:2018
Gjengitt fra den oppgitte standarden
Produktet angir ingen standardutgave. Sammensetningen bygger på den verifiserte kildeutgaven som er uttrykkelig angitt her. Bekreft kontraktsutgaven separat; ikke anta at andre utgaver er identiske.
Kildens opprinnelige ordlyd
Table B.2
IIW / CEV
CEV = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15Bidrag fra kjente grunnstoffer, ikke en fullstendig verdi: 0.4600–0.6667
Manglende grunnstoffer: V, Ni
IIW/CEV: foreløpig vurdering av sveisbarhet for karbonstål og lavlegert stål.
Pcm (Ito–Bessyo)
Pcm = C + Si/30 + (Mn + Cu + Cr)/20 + Ni/60 + Mo/15 + V/10 + 5BBidrag fra kjente grunnstoffer, ikke en fullstendig verdi: 0.2350–0.3542
Manglende grunnstoffer: Ni, V, B
Pcm: hovedsakelig lavlegert stål med lavt karboninnhold; bekreft anvendeligheten, særlig dersom C overstiger 0.11%.
CET
CET = C + (Mn + Mo)/10 + (Cr + Cu)/20 + Ni/40Bidrag fra kjente grunnstoffer, ikke en fullstendig verdi: 0.2700–0.3975
Manglende grunnstoffer: Ni
CET: vurdering av forvarming av ferrittiske stål; kontroller vilkårene i EN 1011-2.
En oppgitt øvre grense betyr fra 0 til denne grensen. En nedre grense alene bestemmer ikke en øvre grense. Manglende grunnstoffer er ukjente, ikke null. Kombinasjoner av standardgrenser er ikke målte resultater for en bestemt smelte.
Karbonekvivalenten støtter vurdering av sveisbarhet; den godkjenner ikke egnethet for kaldstuking, festemidlers styrke eller en sveiseprosedyre. Formlene gjelder ikke direkte for rustfritt stål, støpejern eller ikke-jernmetaller.
Masseandel %; tabell 3, side 17 i brukerens PDF. Grunnstoffer som ikke er oppført, skal ikke behandles som 0; tilsiktet tilsetning av slike grunnstoffer reguleres av standarden og bestillingsavtalen.
Grunnstoff
Masseandel / %
C
0.15～0.21
Si
≤0.4
Mn
0.6～0.9
P
≤0.025
S
0.02～0.04
Cr
0.9～1.2
Mo
0.15～0.25
Cu
≤0.4
Når A.4 velges uttrykkelig i bestillingen, kan Si≥0.15% avtales; grunntabellen angir fortsatt Si≤0.40%.
Leveringstilstander og hardhet · Tabell 7
Brinell-hardhet. +S: behandlet for bedre klippbarhet; +A: mykglødet; +TH: behandlet til et angitt hardhetsområde; +FP: behandlet for å få ferritt-perlittstruktur; +N: normalisert. «—» betyr at det ikke er angitt noe krav for den aktuelle leveringstilstanden.
Leveringstilstand
Krav til Brinell-hardhet
+S
—
+A
≤207
+TH
156～207
+FP
140～187
+N
—
Varmebehandling og prøvevilkår · Tabell 8
Punkt
Temperatur / ℃
Austenittiseringstemperatur for endeherdeprøven
900 ± 5
Sementeringstemperatur (veiledende)
880～980
Temperatur for direkte og første herding (veiledende)
820～860
Andre herding: herdetemperatur for kjernen (veiledende)
860～900
Andre herding: herdetemperatur for det sementerte sjiktet (veiledende)
780～820
Anløpingstemperatur (veiledende)
150～200
Bortsett fra austenittiseringstemperaturen for endeherdeprøven er sementerings-, herde- og anløpingstemperaturene veiledende; den faktiske prosessen skal gi de nødvendige egenskapene. Veiledende holdetid er minst 30 minutter ved austenittisering og minst 1 time ved anløping. Kjølemiddelet for herding velges ut fra produktform, kjøleforhold og ovnsbelastning.
Herdbarhetsvilkår · Tabell 5 og 6
Avstand fra den bråkjølte enden i mm; hardhet i HRC. Brukes bare når det aktuelle herdbarhetsvilkåret er angitt i bestillingen. «—» betyr at det ikke er angitt noen grense ved denne posisjonen.
+H · Normal herdbarhet
Grense / Avstand mm
1.5
3
5
7
9
11
13
15
20
25
30
35
40
Maksimum
47
46
45
42
39
37
35
34
31
29
28
27
26
Minimum
39
37
34
30
27
24
22
21
—
—
—
—
—
+HH · Innsnevret herdbarhetsbånd
Grense / Avstand mm
1.5
3
5
7
9
11
13
15
20
25
30
35
40
Maksimum
47
46
45
42
39
37
35
34
31
29
28
27
26
Minimum
42
40
38
34
31
28
26
25
22
20
—
—
—
+HL · Innsnevret herdbarhetsbånd
Grense / Avstand mm
1.5
3
5
7
9
11
13
15
20
25
30
35
40
Maksimum
44
43
41
38
35
33
31
30
27
25
24
23
22
Minimum
39
37
34
30
27
24
22
21
—
—
—
—
—
Tillatte avvik ved produktanalyse · Tabell 4
Grunnstoff
Angitt område for smelteanalyse / %
Tillatt avvik ved produktanalyse / %
C
0.07<C≤0.31
±0.02
Si
≤0.40
±0.03
Mn
≤1.00 / >1.00～1.65
±0.04 / ±0.06
P
≤0.025
+0.005
S
≤0.040
±0.005
Cr
≤1.80
±0.05
Mo
≤0.30 / >0.30～0.50
±0.03 / ±0.04
Ni
≤1.00 / >1.00～2.00 / >2.00～3.50
±0.03 / ±0.05 / ±0.07
Cu
≤0.40
+0.05
B
≤0.0050
±0.0003
«±» tillater avvik for én smelte over øvre grense eller under nedre grense, bare i én retning. Avvik ved produktanalyse endrer ikke smelteanalysegrensene i tabell 3.
Standardutgave og bestillingsmerknader
ISO 683-3:2022; filen brukeren har levert, er adopsjonen EN ISO 683-3:2022. Krav i ulike utgaver angis separat, og eksisterende kilder beholdes.
Utgaven 2022 fjerner minsteinnholdet av silisium fra tabell 3. Grunnkravet er Si≤0.40%; minsteverdien i tillegg A.4 gjelder bare som et uttrykkelig avtalt bestillingsalternativ.
Tillegg A.4 oppgir 15MnCrS5 og 18CrMo7-6, som avviker fra betegnelsene i tabell 3. Denne siden retter dem ikke stilltiende og tilordner ikke automatisk et minste silisiuminnhold; tilleggskrav må avtales mellom kjøper og leverandør.
Ved bestilling med krav til herdbarhet tillater tabell 3, fotnote a begrensede små sammensetningsavvik: unntatt P og S, C ±0.01%, og andre grunnstoffer innenfor grensene i tabell 4. Dette er ikke standardområder for vanlige bestillinger.
Varianter med høyt svovelinnhold eller blytilsetning for bedre maskinerbarhet brukes bare på kjøperens anmodning og etter avtale; de erstatter ikke de vanlige sammensetningsområdene som vises her.
Standarden omfatter blant annet valsetråd. Levering, bearbeiding og egenskaper for ferdig tråd til kaldstuking må vurderes teknisk og bekreftes i bestillingen. — betyr at verdien ikke er angitt i tabellen, ikke 0.
Kildekontroll: Codex har kontrollert opplysningene mot originalteksten i standarden brukeren har levert. Denne siden erstatter ikke den offisielle standarden, bestillingsavtalen eller inspeksjonssertifikatet.
