PROFILE DEVELOPMENT / 10B21

10B21 U형

10B21 U자형: U자형 시료 기록. U자형 단면은 개구부, 홈 깊이, 측벽 두께 및 바닥 두께를 동시에 고려해야 하며, 단일 외부 폭으로는 전체 홈 형상을 표현할 수 없습니다.

재료 식별10B21

단면 종류U자형

자료 명시 치수 / mm도면으로 확인

기하학적 주요 고려사항

개구부, 홈 깊이, 측벽 및 바닥 두께

개구부 일관성, 홈바닥 전이 및 양측 윤곽

기술 사양은 도면에 따라 확인

U자형 단면은 개구부, 홈 깊이, 측벽 두께 및 바닥 두께를 동시에 고려해야 하며, 단일 외부 폭으로는 전체 홈 형상을 표현할 수 없습니다.

홈 입구 폭 및 홈 바닥 폭, 홈 깊이 기준, 측벽 두께 위치 및 바닥 라운드(Round) 반경을 제시할 것을 권장합니다. 평행 또는 대칭 요구사항이 있는 경우, 검사 방법을 명확히 규정해야 합니다.

홈 형상이 후속 조합 또는 안내용으로 사용될 경우, 맞물리는 부품 및 접촉 영역을 제시하고, 개구 방향, 엣지 상태 및 길이 방향 요구사항을 검토해야 한다.

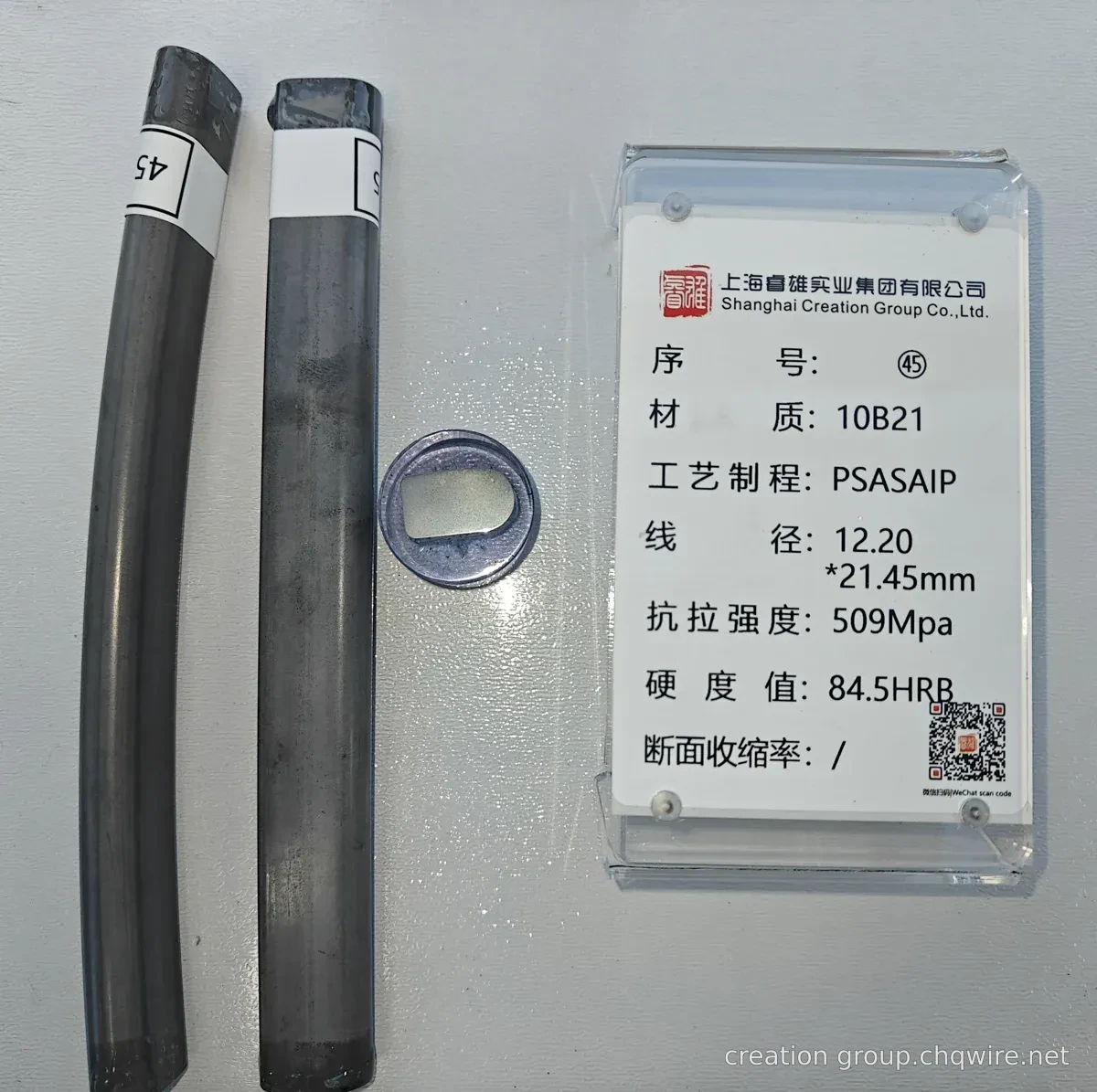

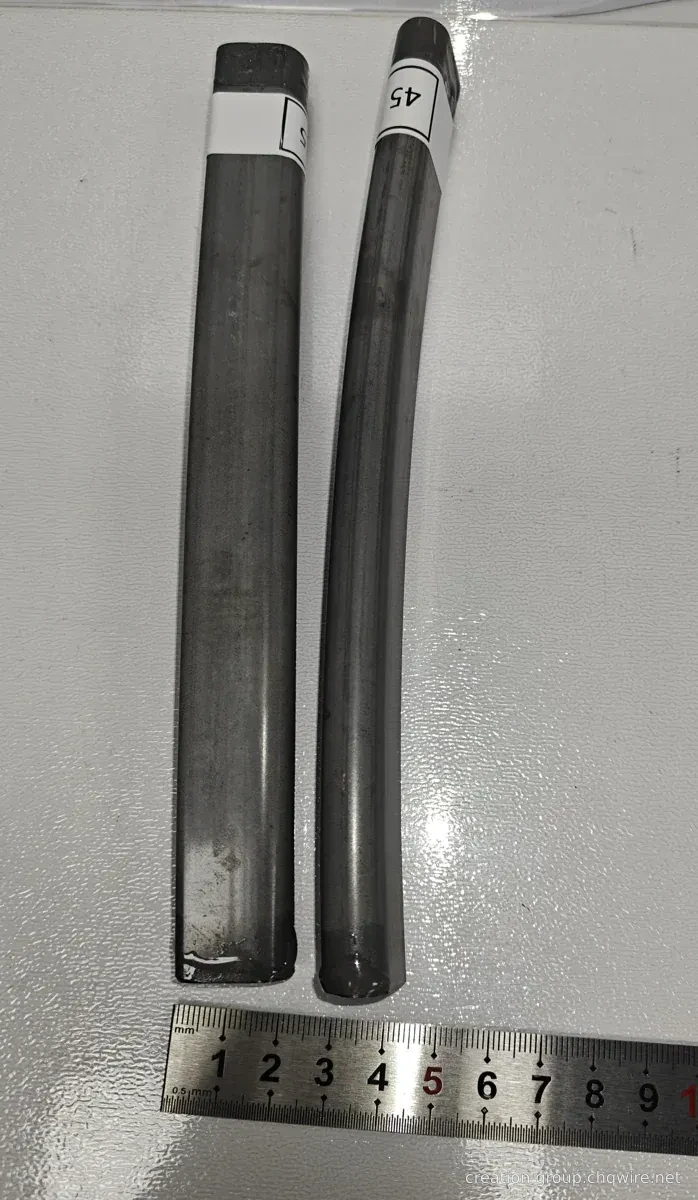

자료는 본 사례 디렉토리 및 자체 샘플 사진에서 발췌하였다. 디렉토리 치수는 공칭치이며, 사진은 공식 검사 보고서를 대체하지 않는다. 재료 표준, 성능, 열처리, 납품 및 수입 검사 조건은 프로젝트와 함께 확정되어야 한다.

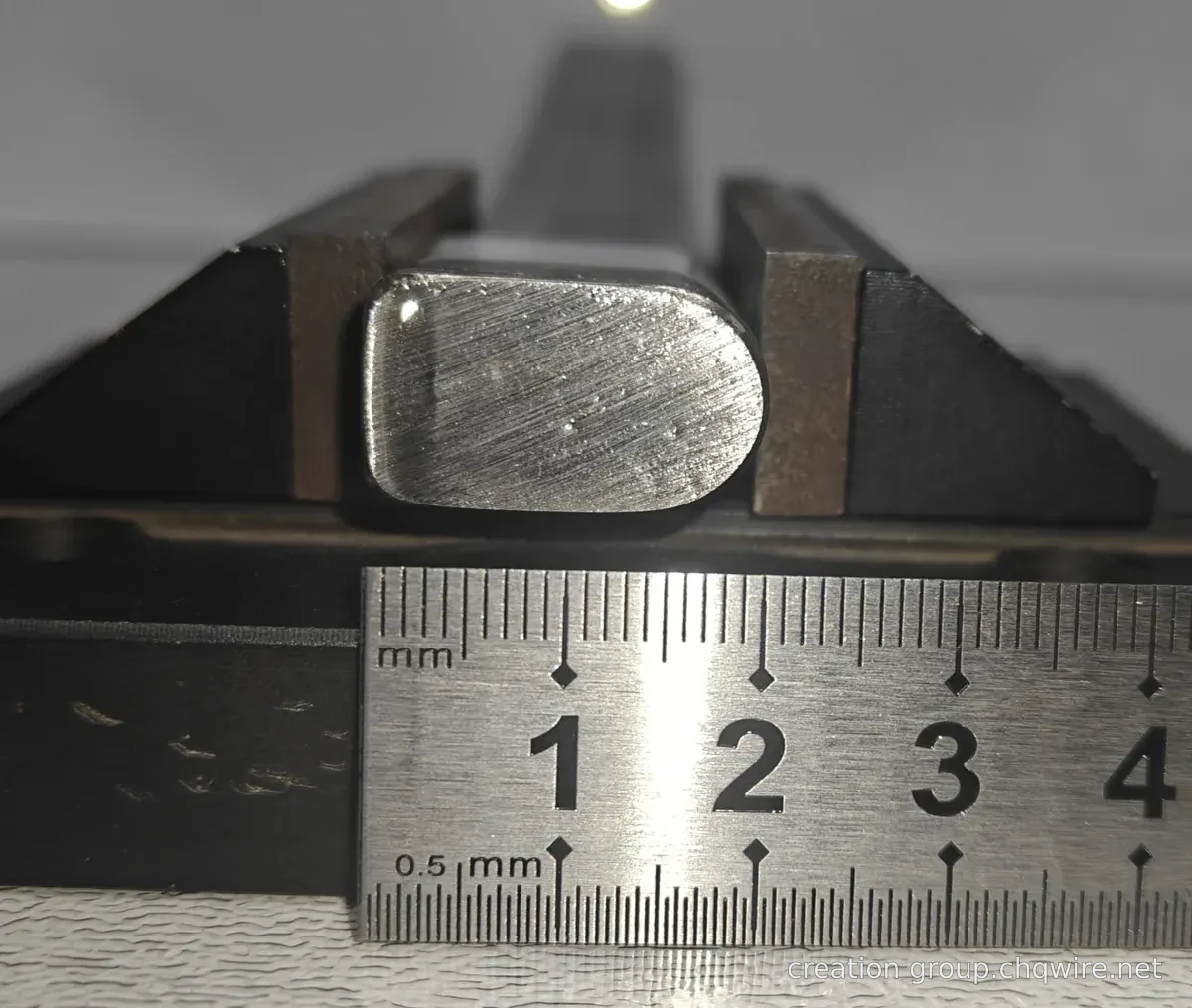

개구부와 홈 바닥 모두를 확인해야 하며, 이를 홈 깊이, 측벽 및 바닥 두께와 함께 종합적으로 고려하여 전체 단면을 이해해야 합니다. 구체적인 치수는 최종 승인 도면을 기준으로 합니다.

먼저 중심 기준 및 좌우 대응 위치를 결정한 후, 검사 대상 대칭 관계 또는 평행 관계를 협의해야 하며, 샘플 사진을 근거로 임의로 판정해서는 안 됩니다.

기술 요구사항에는 단면도 및 버전, 주요 공차, 후속 가공 공정, 납품 형태 및 검사 요구사항을 첨부해야 합니다.
