PROFILE DEVELOPMENT / DT4C
Profiltråd af blødmagnetisk rent jern til magnetventilkerner
DT4C 0.9 × 4.55 profiltråd i blødt magnetisk rent jern til elektromagnetiske ventilkerne: Registrering af tynd flad trådprøve. Dette eksempel indeholder materialeidentifikation DT4C og katalogdimensioner 0.9 × 4.55 mm, klassificeret som tynd flad tråd. Tykkelse, bredde og overgang ved kanter er fokuspunkter for tværsnitskommunikation.
Geometriske fokuspunkter
Tykkelse af tynde kanter, bredde samt overgang ved kanterne
Tykkelseskonsistens, kantform og overfladetilstand
Tekniske krav bekræftes efter tegning.
Profilkarakteristika og vurderingspunkter
I dette eksempel bevares materialebetegnelsen DT4C og katalognormstørrelsen 0.9 × 4.55 mm, og profilen klassificeres som tyndt fladt. Tykkelse, bredde og kantovergang er fokuspunkterne for tværsnitskommunikationen.
Tegninger og målekrav
Anbefales at specificere målepositionen for tykkelsen af den tynde kant, breddereferencen, kantformen samt kravene til overfladeinspektion; måleresultaterne på fotografi er ikke ensbetydende med officiel tolerancegodkendelse.
Levering og efterfølgende bearbejdning
Hvis projektet omfatter elektromagnetiske eller andre funktionsmæssige krav, skal relevante parametre, tilstand og testgrundlag fremlægges separat; funktionsmæssig overensstemmelse må ikke antages udelukkende ud fra DT4C-identifikation eller tværsnitsfotos.
Dokumentationsgrundlag og godkendelsesområde
Data stammer fra denne cases katalog og egne prøvefotos; katalogdimensioner er nominelle værdier, og fotos erstatter ikke officielle testrapporter. Materialestandarder, mekaniske egenskaber, varmebehandling, leverings- og modtagelsesbetingelser skal godkendes i forbindelse med projektet.

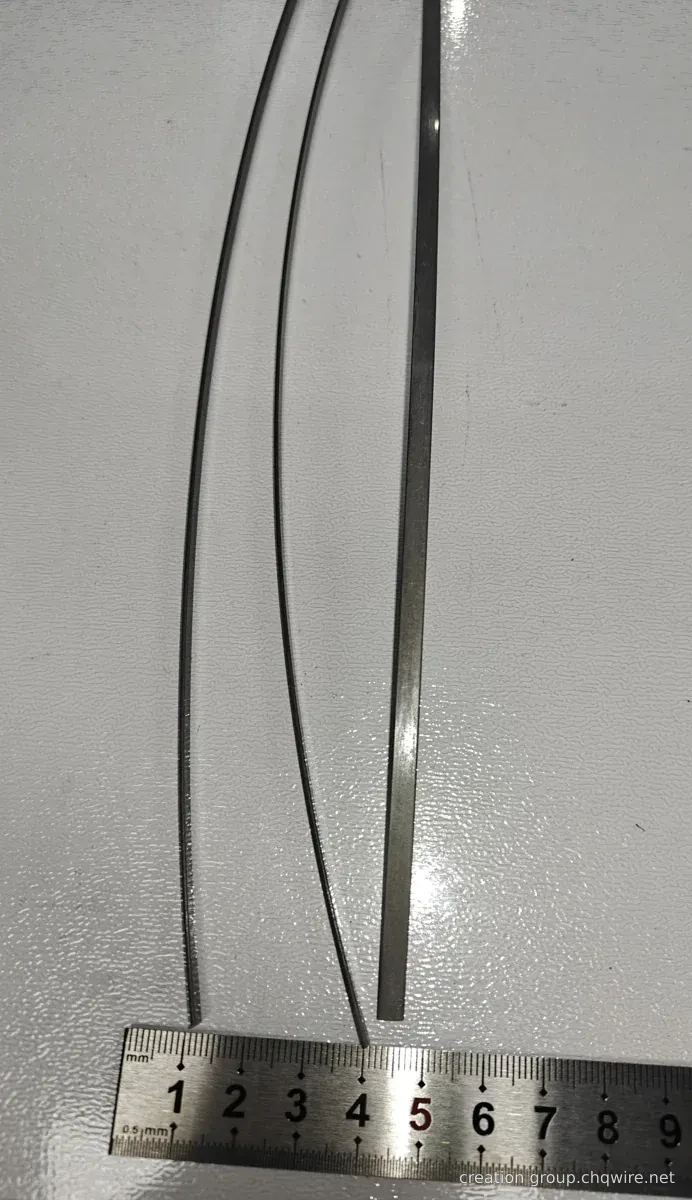

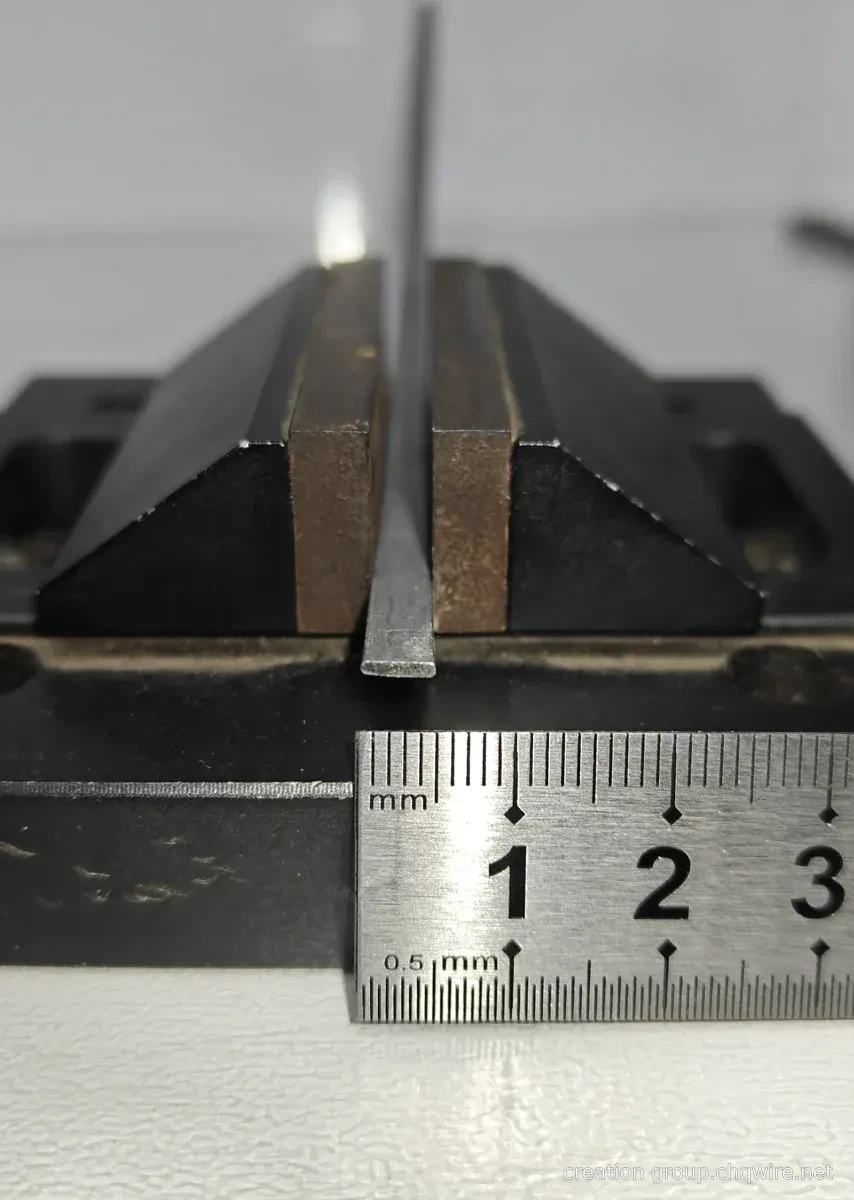

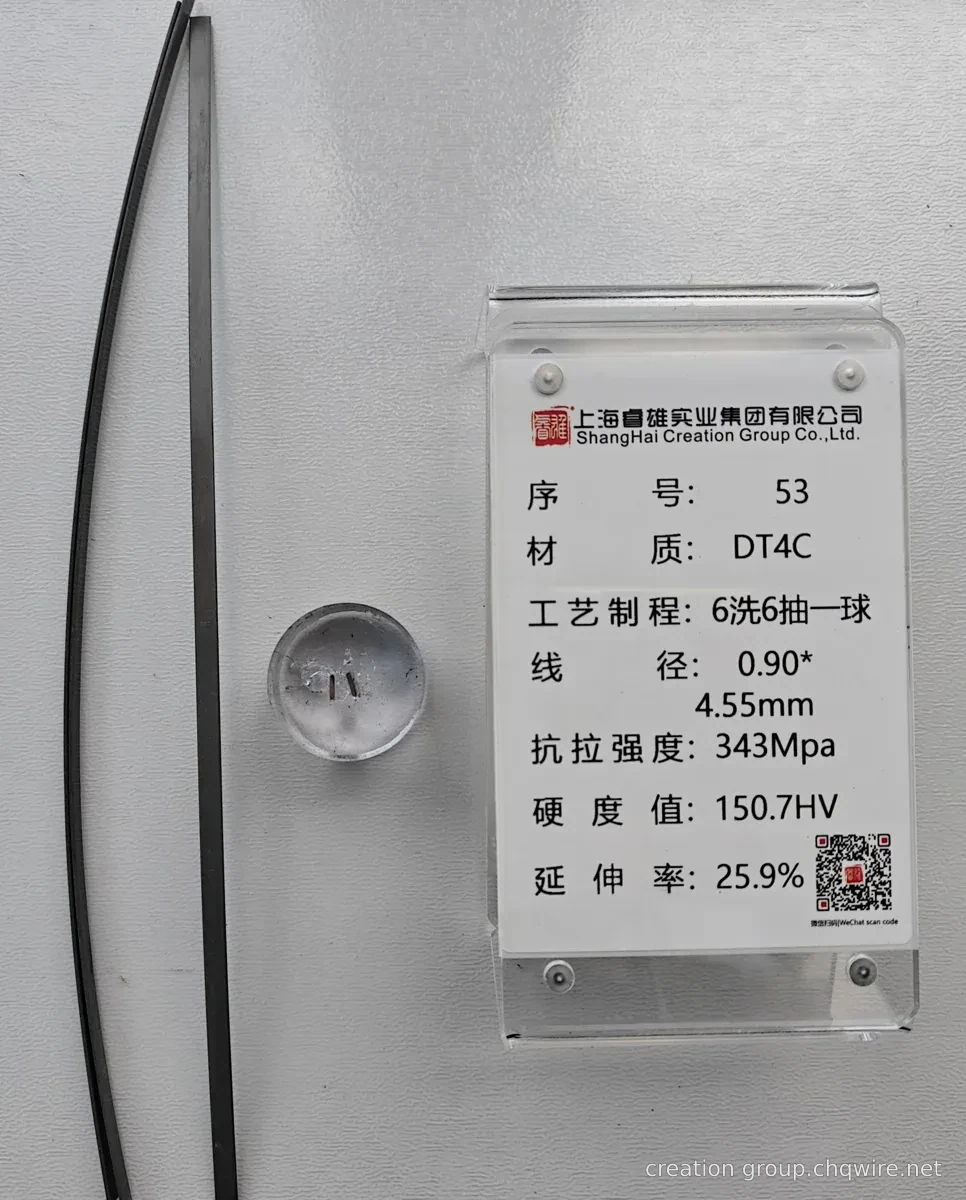

Fotodokumentation
Udviklings-spørgsmål og svar
Er 0.9 × 4.55 et målt og godkendt resultat?
På denne side bevares de katalogregistrerede nominelle mål; om tolerancerne er opfyldt, afgøres udelukkende på baggrund af officielle målerapporter og aftalte godkendelseskriterier.
Kan billeder af DT4C prøver dokumentere funktionsmæssig ydeevne?
Nej. Materialeidentifikation og ydre profilregistrering kan ikke erstatte funktionsmæssige tests; relevante parametre og testbetingelser skal aftales separat.
Relaterede tværsnitseksempler
Materialedata og teknisk kommunikation
Tekniske krav skal ledsages af tværsnitsdiagram med version, kritiske tolerancer, efterfølgende bearbejdningstrin, leveringsform og inspektionskrav.
