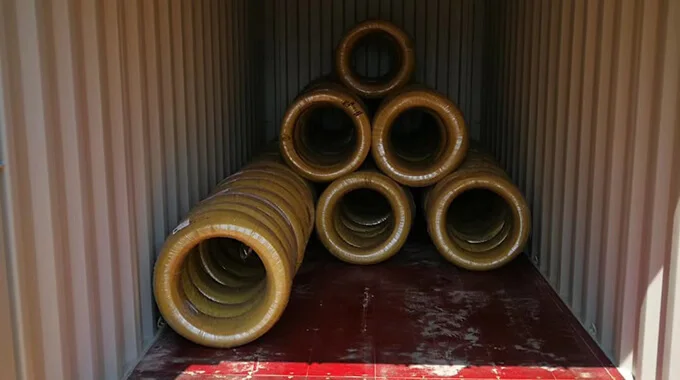

SWCHB620 Dawai keluli pengepalaan sejuk Maklumat teknikal, mengikut piawaian JIS G 3508-2:2005. Lihat komposisi kimia, sifat mekanikal dan keperluan teknikal berkaitan bagi gred semasa.
Pembekalan dan penilaian teknikal · Creation Group menerima permintaan pembekalan dan penilaian teknikal produk ini; spesifikasi, keadaan penyerahan, kuantiti dan dokumen pemeriksaan disahkan mengikut perjanjian teknikal pesanan selepas penilaian.
Berikut ialah komposisi rujukan edisi piawaian yang disenaraikan, bukan pengukuran kelompok leburan; piawaian terpakai pesanan serta keperluan bahan mentah dan produk siap mesti disahkan berasingan.
Sumber: JIS G 3508-2:2005 → JIS G 3508-1:2010 · SWRCHB620 · p.4
Unsur
Pecahan jisim / %
C
0.17~0.23
Si
0.10~0.35
Mn
1.10~1.40
P
≤0.030
S
≤0.030
B
≥0.0008
Cu
≤0.30
Ni
≤0.20
Cr
≤0.20
Semua jenis keluli dalam jadual ini tidak boleh melebihi Cu 0.30%, Ni 0.20% dan Cr 0.20%. Nota a) Had bawah Si juga boleh ditetapkan pada nilai kurang daripada 0.10% melalui persetujuan pembekal dan pembeli. b) Melalui persetujuan pembekal dan pembeli, kandungan B juga boleh menjadi 0.000 5% atau lebih.
2. Kebolehkerasan
Jadual 3 Jarak dari hujung pelindapkejutan dan kekerasan
3. Sifat mekanikal rod dawai
Jadual 4 Sifat mekanikal dawai hasil proses D
Catatan 1: apabila diameter dawai 20 mm atau lebih, pengurangan luas ialah nilai Jadual 2 ditolak 5. Bagi 3 mm atau kurang, pengurangan luas tidak ditetapkan. 2 1N/mm² = 1MPa
Jadual 5 Sifat mekanikal dawai hasil proses DA
Catatan 1: apabila diameter dawai 20 mm atau lebih, pengurangan luas ialah nilai Jadual 2 ditolak 5. Bagi 3 mm atau kurang, pengurangan luas tidak ditetapkan. 2 1N/mm² = 1MPa
4. Kedalaman lapisan penyahkarbonan
Jadual 6 Had dibenarkan bagi kedalaman purata lapisan penyahkarbonan
Kedalaman purata lapisan penyahkarbonan
Diameter dawai (mm)
Kedalaman lapisan penyahkarbonan ferit
Kedalaman keseluruhan lapisan penyahkarbonan
≤15
＜0.02
＜0.15
15＜d≤25
＜0.03
＜0.20
25＜d≤32
＜0.04
＜0.25
Kedalaman lapisan penyahkarbonan: bagi dawai SWCH30K ~ SWCH50K, apabila ditetapkan pembeli, ujian 10.3.1 dilakukan, dan had dibenarkan bagi kedalaman purata lapisan penyahkarbonan mengikut Jadual 4. Walau bagaimanapun, bagi dawai berdiameter melebihi 32mm, mengikut persetujuan pembekal dan pembeli.
5. Toleransi diameter dawai dan perbezaan diameter
Jadual 7 Toleransi diameter dawai dan perbezaan diameter
Jadual 7 Toleransi dan sisihan diameter dawai
Unit: mm
Diameter dawai
Sisihan yang dibenarkan
Perbezaan diameter
≤3
0-0.025
0.013
3<d≤6
0-0.030
0.013
6<d≤10
0-0.036
0.013
10<d≤18
0-0.043
0.013
18<d≤30
0-0.070
0.013
30<d≤40
0-0.100
0.013
40<d≤50
0-0.150
0.013
Nota (3) Perbezaan diameter ialah beza antara diameter maksimum dan minimum pada keratan rentas dawai yang sama.
NOTA TEKNIKAL
Penjelasan penggunaan dan pesanan
Komposisi kimia, sifat mekanikal, keadaan penyerahan dan keperluan teknikal lain hendaklah berdasarkan piawaian berkuat kuasa, lukisan pelanggan dan perjanjian teknikal pesanan; maklumat laman tidak menggantikan dokumen pensijilan kualiti rasmi.
Senarai maklumat pertanyaan
Maklumat yang disarankan untuk pertanyaan
Gred dan piawaian yang digunakan
Diameter dawai/keratan rentas, keadaan penyerahan dan kuantiti
Lukisan komponen, stesen pembentukan atau foto kegagalan
Keperluan pemeriksaan, sijil atau laporan
KEUPAYAAN BERKAITAN
Keupayaan pembuatan dan kualiti berkaitan
Kalkulator setara karbon — SWCHB620
Asas: JIS G 3508-2:2005
Asas komposisi kimia: JIS G 3508-2:2005 → JIS G 3508-1:2010
Ditranskripsikan mengikut teks asal piawaian yang disenaraikan
Teks asal sumber
Jadual 2
IIW / CEV
CEV = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15Sumbangan item diketahui, bukan nilai lengkap: 0.3533–0.5367
Unsur yang tiada: Mo, V
IIW/CEV: saringan awal kebolehkimpalan keluli karbon dan aloi rendah.
Pcm (Ito–Bessyo)
Pcm = C + Si/30 + (Mn + Cu + Cr)/20 + Ni/60 + Mo/15 + V/10 + 5BSumbangan item diketahui, bukan nilai lengkap: ≥ 0.2323
Unsur yang tiada: Mo, V
Pcm: terutamanya terpakai kepada keluli karbon rendah aloi rendah; khususnya apabila C melebihi 0.11%, kesesuaian mesti disahkan berasingan.
CET
CET = C + (Mn + Mo)/10 + (Cr + Cu)/20 + Ni/40Sumbangan item diketahui, bukan nilai lengkap: 0.2800–0.4000
Unsur yang tiada: Mo
CET: penilaian prapemanasan kimpalan keluli ferit, dengan syarat terpakai EN 1011-2 mesti disemak.
Had atas sahaja menunjukkan julat dari 0 hingga had atas tersebut; apabila hanya had bawah diberikan, sempadan atas tidak dapat ditentukan. Item yang tiada tidak diketahui, tanpa dianggap sifar. Gabungan nilai had piawaian bukan nilai terukur kelompok leburan.
Setara karbon membantu penilaian kebolehkimpalan, tanpa bermaksud pengepalaan sejuk, kekuatan pengikat atau proses kimpalan telah diluluskan. Formula di atas tidak terpakai secara langsung kepada keluli tahan karat, besi tuang atau logam bukan ferus.
