Data teknikal 41Cr4 · Dawai keluli ditarik sejuk. Piawaian yang dirujuk: EN 10263. Lihat komposisi kimia, sifat mekanik dan keperluan teknikal gred ini.
Bekalan dan semakan teknikal · Creation Group menerima pertanyaan bekalan dan semakan teknikal bagi produk ini. Dimensi, keadaan bekalan, kuantiti dan dokumen pemeriksaan disahkan melalui perjanjian teknikal pesanan selepas semakan.

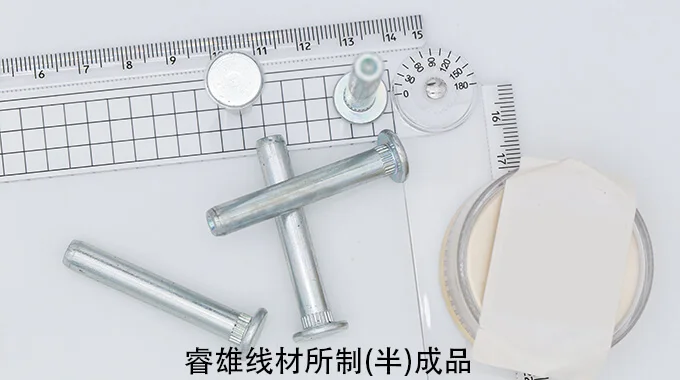

Teks bahasa Cina dalam gambar: “Komponen separa siap dan siap yang dihasilkan daripada dawai Creation”. Foto menunjukkan contoh aplikasi; gred dan keperluan penghantaran perlu disahkan secara berasingan.
01Piawaian yang terpakaiEN 10263
02Gred bahan41Cr4
03Bentuk produkDawai keluli ditarik sejuk
04Maklumat penghantaranDisahkan mengikut keperluan teknikal pesanan
PIAWAIAN DAN SIFAT
Data teknikal bahan
Hanya data yang berkaitan secara langsung dengan bahan ini dipaparkan di sini. Maklumat pemeriksaan, peralatan, proses dan pembungkusan dipautkan secara berasingan.
Jadual 1 — Gabungan keadaan bekalan, bentuk produk dan keperluan yang berkenaan
Jadual 2 — Kualiti permukaan dalam keadaan bekalan
Keadaan permukaan semasa bekalan
Simbol
Bar
Rod dawai
Dawai
Melainkan dipersetujui sebaliknya
Digelek panas
Tanpa penamaan atau +AR
X
X
-
Keadaan permukaan khas yang dibekalkan melalui persetujuan
ditarik sejuk
+C
-
-
X
penempaan kepala sejuk, dawai untuk penempaan kepala sejuk, rod dawai, penyepuhlindapan sferoid, dawai berprofil, tiub berprofil
+LC
X
-
X
Ditarik ringan selepas rawatan
+PE
X
X
X
2. Komposisi kimia
Jadual 3 — Komposisi kimia keluli tanpa penambahan boron (analisis leburan, pecahan jisim dalam %)
Penamaan keluli
Nombor bahan
C
Si
Mn
P
S
Cr
Mo
Ni
Cu
38Cr2
1.7003
0,35 hingga 0,42
0,30
0,50 hingga 0,80
0,025
0,025
0,40 hingga 0,60
—
—
0,25
46Cr2
1.7006
0,42 hingga 0,50
0,30
0,50 hingga 0,80
0,025
0,025
0,40 hingga 0,60
—
—
0,25
34Cr4
1.7033
0,30 hingga 0,37
0,30
0,60 hingga 0,90
0,025
0,025
0,90 hingga 1,20
—
—
0,25
37Cr4
1.7034
0,34 hingga 0,41
0,30
0,60 hingga 0,90
0,025
0,025
0,90 hingga 1,20
—
—
0,25
41Cr4
1.7035
0,38 hingga 0,45
0,30
0,60 hingga 0,90
0,025
0,025
0,90 hingga 1,20
—
—
0,25
41CrS4
1.7039
0,38 hingga 0,45
0,30
0,60 hingga 0,90
0,025
0.020 hingga 0,040
0,90 hingga 1,20
—
—
0,25
Unsur yang tidak disenaraikan dalam jadual tidak boleh ditambah dengan sengaja kepada keluli tanpa persetujuan pembeli, kecuali unsur yang diperlukan untuk penyempurnaan leburan. Langkah berjaga-jaga yang munasabah hendaklah diambil untuk mengelakkan kemasukan unsur daripada sekerap dan bahan pengeluaran lain yang boleh menjejaskan kebolehkerasan, sifat mekanik atau kebolehgunaan. Bagi keluli dengan keperluan kebolehkerasan menurut Jadual 9 hingga 11, sisihan kecil daripada had dibenarkan kecuali sulfur dan fosforus. Sisihan tidak boleh melebihi 0,01 % bagi karbon dan nilai Jadual 5 bagi unsur lain. Untuk meningkatkan prestasi penempaan kepala sejuk, aluminium boleh ditambah sebanyak 0,020–0,050 %.
Pecahan jisim dinyatakan dalam %. Nilai tunggal ialah had maksimum melainkan dinyatakan sebaliknya. Tanda sengkang mewakili ruang kosong dalam sumber dan tidak bermakna kandungan sifar.
Jadual 4 — Komposisi kimia keluli aloi boron (analisis leburan, pecahan jisim dalam %)
Jadual 5 — Sisihan analisis produk yang dibenarkan daripada had analisis leburan dalam Jadual 3 dan 4
3. Sifat mekanik
Jadual 7 — Sifat mekanik keluli aloi tanpa penambahan boron
Jenis keluli
Diameter
Keadaan bekalan
+AC atau +AC+PE
+AC+C+AC
+AC+C+AC+LC
Nama ringkas
Nombor bahan
Melebihi mm
hingga mm
Rm maks. MPa
Z min %
Rm maks. MPa
Z min %
Rm maks. MPa
Z min %
41Cr4 41CrS4
1.7035 1.7039
2
5
610
60
650
58
5
40
620
58
600
60
640
58
4. Keperluan kebolehkerasan
Jadual 9 — Had kekerasan bagi keluli tanpa penambahan boron dengan keperluan kebolehkerasan biasa (kelas H, lihat 6.4.1)
Penamaan keluli
Nombor bahan
Penamaan
Suhu pengaustenitan °C ± 5 °C
Had julat
Kekerasan HRC pada jarak yang dinyatakan dari hujung spesimen dilindap, mm
1
2
3
4
5
6
7
8
9
10
11
13
15
20
25
30
41Cr4 41CrS4
1.7035
+H
850
maks.
61
61
60
59
58
54
52
46
42
40
38
37
36
35
1.7039
min
53
52
50
47
41
37
34
32
29
26
23
21
min.
54
54
54
54
54
54
54
54
53
52
52
50
Jadual 10 — Had kekerasan bagi keluli tanpa penambahan boron dengan jalur kebolehkerasan dipersempit (kelas HH dan HL, lihat 6.4.2)
Jenis keluli
Simbol
Suhu pengaustenitan °C ± 5 °C
Had julat
Kekerasan HRC pada jarak yang dinyatakan dari hujung spesimen dilindap, mm
Nama ringkas
Nombor bahan
1,5
3
5
7
9
11
13
15
20
25
30
35
40
A
50
41Cr4 41CrS4
1.7035
+HH
850
maks.
61
61
60
59
58
56
54
52
46
42
40
38
37
36
35
1.7039
min
56
55
53
51
47
43
41
39
35
31
29
27
26
25
24
min
49
49
48
45
42
39
36
34
30
28
27
26
25
24
24
Jadual 12 — Diameter maksimum dengan sekurang-kurangnya 90 % martensit dalam ujian kekerasan teras (kelas +CH)
Jenis keluli
Simbol
Suhu pengaustenitan bagi ujian pengerasan teras a °C ± 5 °C
Kekerasan teras minimum (90 % struktur martensit) HRC
Diameter maksimum untuk memastikan 90 % martensit di teras b [mm]
Nama ringkas
Nombor bahan
38Cr2, 46Cr2, 34Cr4, 37Cr4, 41Cr4, 41CrS4
1.7003 1.7006 1.7033 1.7034 1.7035 1.7039
+CH +CH +CH +CH +CH +CH
850 850 850 850 850 850
48 51 46 48 50 50
8 9 14 15 16 16
a Sebagai panduan, masa pengaustenitan sekurang-kurangnya 30 min disyorkan. b Diameter maksimum yang dinyatakan boleh dicapai pada kebolehkerasan terendah dan kandungan karbon minimum yang ditetapkan bagi gred tersebut. Penggunaan keluli +HH membolehkan diameter maksimum ditingkatkan.
NOTA TEKNIKAL
Nota penggunaan dan pesanan
Komposisi kimia, sifat mekanikal, keadaan penghantaran dan keperluan teknikal lain ditentukan mengikut edisi semasa piawaian yang terpakai, lukisan pelanggan dan perjanjian teknikal pesanan. Maklumat di laman web tidak menggantikan dokumen pengesahan kualiti rasmi.
MAKLUMAT UNTUK PERMINTAAN SEBUT HARGA
Maklumat yang disyorkan dalam pertanyaan teknikal
Gred bahan dan piawaian yang terpakai
Diameter dawai atau keratan rentas, keadaan penghantaran dan kuantiti
Lukisan komponen, stesen pembentukan atau foto kegagalan, jika tersedia
Keperluan ujian, sijil atau laporan
KEUPAYAAN BERKAITAN
Keupayaan pembuatan dan jaminan kualiti yang berkaitan
Kalkulator setara karbon — 41Cr4
Asas: EN 10263
Sumber komposisi kimia: Piawaian asal belum disahkan
Piawaian asal belum disahkan
Had atas yang dinyatakan bermaksud julat dari 0 hingga had itu. Had bawah sahaja tidak menentukan had atas. Unsur tanpa data tidak diketahui, bukan sifar. Gabungan had piawaian bukan hasil pengukuran sesuatu leburan.
Setara karbon membantu penilaian kebolehkimpalan; bukan kelulusan kesesuaian pembentukan kepala sejuk, kekuatan pengikat atau prosedur kimpalan. Formula ini tidak terpakai secara langsung kepada keluli tahan karat, besi tuang atau logam bukan ferus.
