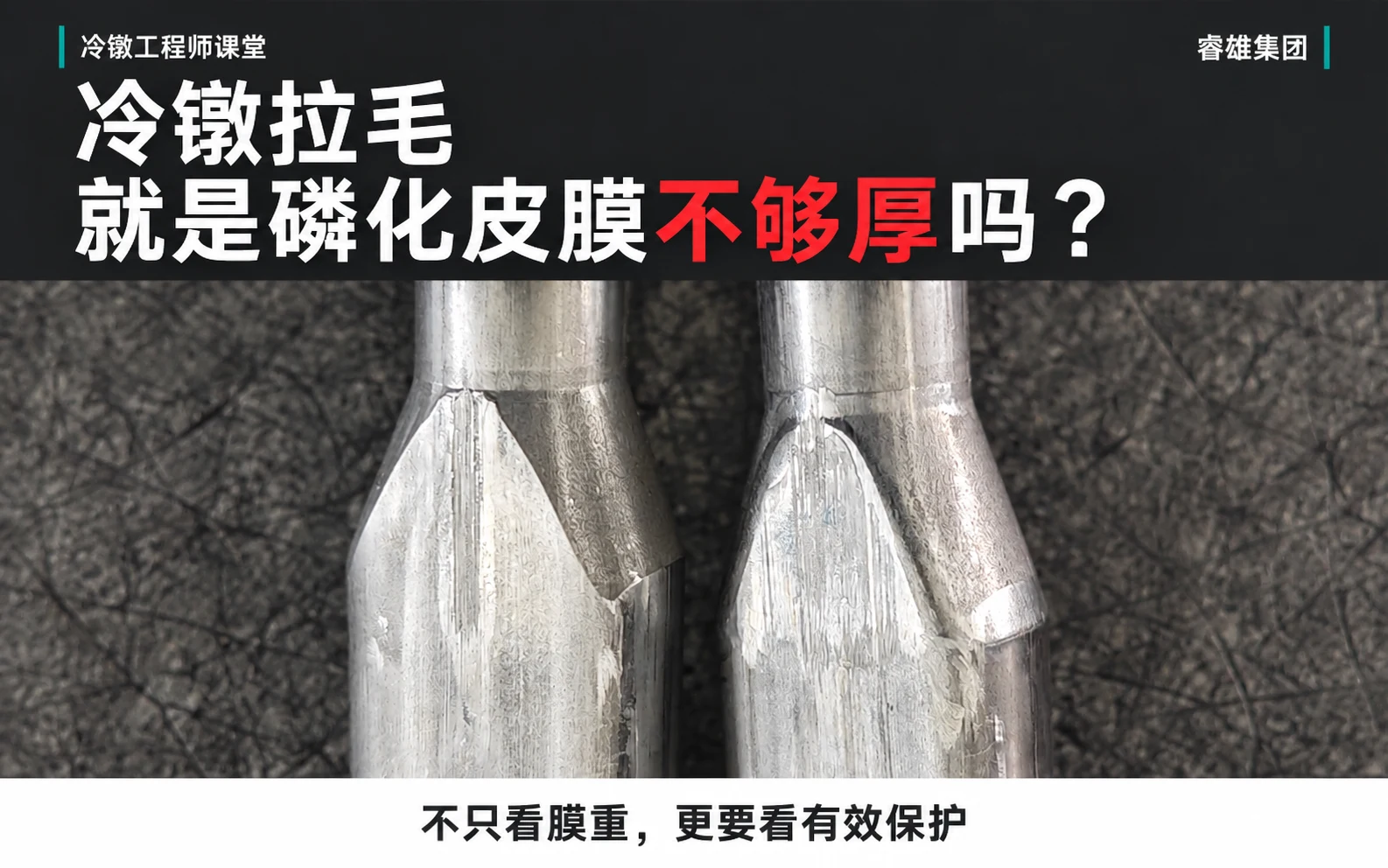

냉단부품 표면에 흠집이 생기면, 현장에서는 종종 이런 요구가 나옵니다: “다음 배치의 재료는 인산염 피막을 좀 더 두껍게 해 주세요.”
이 판단은 과연 타당할까요? 네, 타당합니다. 피막이 부족하면 실제로 긁힘에 대한 저항성이 떨어질 수 있습니다. 하지만 모든 흠집을 단순히 ‘피막이 얇아서’라고만 결론짓는다면, 오히려 잘못된 방향으로 개선하게 될 가능성이 큽니다.
핵심은 재료 출고 시 ‘얼마나 많은 피막을 입혔느냐’가 아니라, 흠집이 발생하기 쉬운 공정에 도달했을 때 표면에 얼마나 효과적인 보호층이 남아 있느냐입니다.
1. 흠집은 정확히 어떻게 발생하는가?
현장에서 말하는 ‘흠집’에는 점착성 마모, 경질 입자에 의한 스크래치 등 다양한 원인이 포함될 수 있으므로, 몇 개의 홈 자국만으로 원인을 단정지어서는 안 됩니다.
그중 대표적인 점착성 마모는 다음과 같습니다: 재료와 금형 사이의 보호층이 부분적으로 기능을 상실하여 금속끼리 직접 접촉하게 되고, 고압과 상대적 미끄러짐 하에서 서로 달라붙었다가 떨어지면서 거친 흠집이 생기는 것입니다.
따라서 가장 먼저 물어야 할 질문은 “피막이 얼마나 두꺼운가”가 아닙니다. 바로 “왜 이 위치의 보호층이 먼저 실패했는가?”입니다. 냉간 단조용 윤활층은 마찰을 줄여야 할 뿐만 아니라, 재료에 잘 부착되어 이후 가공 변형을 견뎌야 합니다. 냉간 단조용 윤활층 성능 연구
2. 인산염 피막과 윤활층은 같은 것이 아니다
여기서는 일반적인 강선 인산염-비누화 체계를 다룹니다.
인산염 처리로 형성된 전환 피막은 후속 윤활층의 부착 기초를 제공하고, 재료와 금형 사이를 분리하는 역할을 합니다. 비누화 처리로 생성된 금속 비누 및 부착된 비누층은 마찰 저감에 기여합니다. 이 두 가지는 서로 협력하여 작동하므로, 어느 한 층만 검사해서는 안 됩니다.
인산염 피막을 두껍게 한다고 해서 비누화가 충분하다는 의미는 아니며, 표면에 비누가 많이 붙어 있다고 해서 가공 중에도 유지된다는 보장도 없습니다. 관련 연구에 따르면, 비누층이 지나치게 두꺼우면 금형에 축적되어 치수 정밀도에 영향을 미칠 수 있습니다. 따라서 “좀 더 두껍게”라는 해결책에는 분명한 한계가 있습니다. 인산염-비누화 체계 연구
3. 피막 중량이 합격인데도 왜 여전히 흠집이 생길까?
먼저 구분해야 할 것은: 피막 중량은 단위 면적당 피막의 질량을 나타내며, 보통 g/m²로 표시됩니다. 반면 피막 두께는 기하학적 두께를 의미하며, 보통 μm로 표시됩니다. 이 둘은 서로 연관되어 있지만 동일한 지표는 아닙니다.
하나의 피막 중량 결과만으로는 다음 세 가지 질문에 동시에 답할 수 없습니다:
따라서 인산염 처리 품질을 평가할 때는 단순히 무게 수치만 비교할 것이 아니라, 피막의 균일한 도포 상태, 결정 조직의 형태, 그리고 부착 특성을 함께 고려해야 합니다. 냉간 성형용 인산염 피막 평가 연구
- 균일하게 도포되었는가? 평균 피막 중량이 적절하다고 해서 모든 위치가 완전히 덮였다는 의미는 아닙니다.
- 부착이 견고한가? 피막이 있다고 해서 가공 중에 벗겨지지 않는다는 보장은 없습니다.
- 윤활층이 제대로 작동하는가? 인산염 피막이 합격되었다고 해서 비누화 상태와 윤활 조합까지 적절하다는 의미는 아닙니다.
4. 가장 간과하기 쉬운 것은 ‘검사 시 상태’와 ‘사용 시 상태’의 차이
강선이 인산염-비누화 처리 후에도 인발 공정을 거친다면, 인산염-비누화 후 측정된 피막 중량은 냉단 공정에 들어갔을 때의 표면 상태를 그대로 반영하지 못합니다.
또한, 다공위 냉단 공정은 한 번에 모든 변형을 완료하지 않습니다. 앞 단계에서 이미 표면이 늘어나고 피막이 손상되었으며, 뒷단에서는 추가 압축과 미끄러짐이 계속됩니다. 앞 단계에서 흠집이 없었다고 해서 뒷단에서도 충분한 보호가 유지된다는 보장은 없습니다.
이 때문에 동일한 표면 처리라도 특정 부품에서는 문제가 없지만, 표면 확장이 더 크고 미끄러짐 거리가 더 긴 다른 부품에서는 충분하지 않을 수 있습니다. 다공위 윤활 성능 평가 연구에서는 앞 단계의 표면 확장 정도와 뒷 단계의 내마모성을 연결하여 평가합니다. 다공위 냉간 단조 윤활 평가
오、그 피막이 두꺼워지면, 과연 효과가 있을까?
효과는 있습니다. 하지만 전제 조건은 문제가 실제로 유효한 피막층의 부족에 있다는 것입니다. “두께만이 전부”라는 주장을 반박한다고 해서 두께가 중요하지 않다고 말할 수는 없습니다.
일본제철의 한 실험 결과에 따르면, 그들의 시험 조건 하에서 잔류 인산화 비누 피막이 두꺼울수록 점착 저항성이 더 우수했습니다. 그러나 마찰 계수가 두께 증가와 함께 현저히 감소하지는 않았으며, 접촉 온도와 공구 표면 거칠기도 성능에 상당한 영향을 미쳤습니다.
이는 “더 쉽게 긁힘을 방지한다”는 것과 “마찰이 더 낮다”는 것이 반드시 동일한 의미는 아니며, 두께 또한 유일한 결정 요인이 아님을 보여줍니다. 이러한 실험 결과를 모든 강선 및 모든 부품에 직접 적용하여 일반적인 피막 기준으로 환산할 수는 없습니다. 일본제철 냉간 단조 기술 보고서, 제4절
육、긁힘이 발생했을 때, 재료 공급업체는 어떻게 확인해야 할까요?
인산화 시간을 무작정 늘리는 대신, 다음 세 가지 구체적인 절차로 확인 작업을 진행하는 것을 권장합니다:
확인 단계 어떤 점을 명확히 해야 하는가
공정 투입 선재 실제 사용 조건에서 인산화 피막 중량, 비누 층 상태, 피막의 균일한 도포 및 밀착 여부에 이상이 있는지 확인
각 공정별 샘플 어느 공정부터 긁힘이 발생했는지, 해당 위치 이전에 어떤 변형이 있었는지 파악
정상 배치와 이상 배치 비교 가능한 가공 조건 하에서 표면 처리 상태에 어떤 반복 가능한 차이가 있는지 분석
국소적인 피막 누락이 발견된다면 먼저 도포 문제를 해결해야 합니다. 피막이 쉽게 벗겨지는 경우라면 전처리와 피막 형성 품질을 우선 점검해야 합니다. 비누 층 상태가 이상하다면 해당 처리 공정을 조정해야 합니다. 오직 피막 중량 부족이라는 증거가 확실할 때만, 피막 중량을 높이는 것을 검증의 핵심 방향으로 삼아야 합니다.
검증 역시 “몇 개만 예쁘게 찍혀 나왔느냐”만으로 판단해서는 안 됩니다. 비교 가능한 조건에서 연속 가공 중 긁힘 발생 시점, 불량률, 그리고 금형 점착 상태를 기록하여 개선 효과가 지속되는지 확인해야 합니다.
맺음말
냉간 타칭 가공 시 긁힘은 인산화 피막이 충분히 두껍지 않은 것이 하나의 원인이 될 수 있지만, 긁힘만 보고 바로 결론을 내릴 수는 없습니다.
재료 공급업체로서 우리가 제공해야 할 것은 단순히 적합한 피막 중량 수치만이 아니라, 고객의 성형 요구에 맞춰 안정적으로 기능하는 표면 처리 상태입니다.
피막 중량을 보완해야 한다면 보완하고, 도포나 밀착, 윤활 문제를 해결해야 한다면 그에 맞는 문제를 해결해야 합니다. 피막은 단순히 두껍기만 한 것이 아니라, 제대로 만들어져야 합니다.
