왜 냉단선재는 대부분 원형 선재에서 시작할까요?
원형 선재에서 이형 선재로 가는 과정에서 정말 중요한 것은 ‘원형인가 아닌가’가 아니라, 재료가 금형에 들어가기 전에 최종 제품과 얼마나 멀리 떨어져 있는가입니다.
중추절에는 ‘둥근 것’을 중요하게 여깁니다. 공교롭게도 우리가 매일 다루는 냉단선재의 대부분도 원형 단면에서 시작합니다.

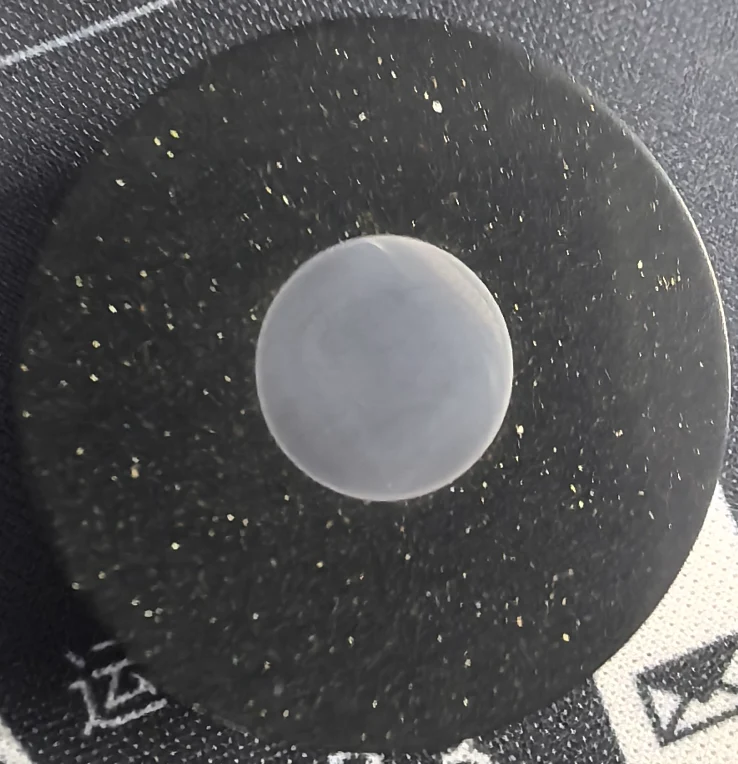

상하이루이슝그룹의 원형 선재 단면 실물
원형 선재에서 시작하기
원형은 반드시 종착점은 아니지만, 종종 가장 적합한 출발점입니다.
원형 단면은 범용성이 높고 방향성이 약해 대량의 일반 인발, 공급, 절단 및 냉간 성형에 적합합니다.
하지만 최종 제품이 점점 더 원형과 닮지 않게 되면, 원형 선재가 더 이상 가장 효율적인 출발점이 아닐 수도 있습니다. 이때는 ‘어떤 선재가 더 고급인가’가 아니라, 원자재 단면과 최종 제품 사이의 거리가 얼마나 남아 있는지를 살펴봐야 합니다.
01｜‘원형’에서 시작하기
원형은 변형에 매우 적합한 형태입니다.
반죽을 손으로 주무를 때, 처음부터 원형이라면 여러 방향으로 눌러도 통제하기가 비교적 쉽습니다. 금속 소성 성형에서도 비슷한 원리가 적용됩니다.
원형 단면은 뚜렷한 모서리나 방향성이 없어 인발, 공급, 절단 및 많은 일반 냉단 공정에서 하중과 변형 조건을 상대적으로 쉽게 제어할 수 있습니다.
02｜원형 선재의 한계
제품이 점점 더 ‘원형’과 닮지 않으면, 재료는 더 먼 길을 가야 합니다.
최종 부품이 원형에 가깝다면 당연히 원형 선재가 매우 적합합니다. 하지만 제품이 사각, 육각, 평평한 형태, 다수의 돌기 또는 심지어 비대칭의 복잡한 단면일 경우, 계속해서 원형 선재를 사용하면 금형이 더 많은 단면 재분배 작업을 수행해야 합니다.
재료는 모서리, R각, 얇은 벽, 홈 등을 채워야 합니다. 현장에서 “이 각은 왜 자꾸 안 채워질까?”라는 문제가 발생할 때, 문제의 원인이 단순히 재료가 너무 딱딱해서만은 아닙니다. 때로는 이렇게 물어볼 필요가 있습니다: 원자재의 초기 단면이 최종 제품과 너무 멀리 떨어져 있지는 않은가?
03｜이형 선재의 가치
재료가 조금이라도 덜 움직이도록 하기
이형 선재는 철사를 ‘특별하게’ 만들기 위한 것이 아니라, 최종 부품의 성형 요구에 따라 원자재 단면을 미리 목표 형상에 가깝게 만드는 것입니다.
재료가 있어야 할 위치에 미리 재료를 배치하고, 채우기 어려운 부분에서는 재료가 더 적게 돌아다니도록 합니다. 이를 통해 재료 흐름, 국부 충전, 치수 안정성 및 금형 작동 상태를 개선할 수 있습니다.
이형 선재는 원형 선재의 업그레이드 버전이 아닙니다. 도입 여부는 제품의 형상, 변형 정도, 금형 설계 및 생산 규모를 종합적으로 고려하여 판단해야 합니다.
04｜실물은 개념보다 더 설득력 있다

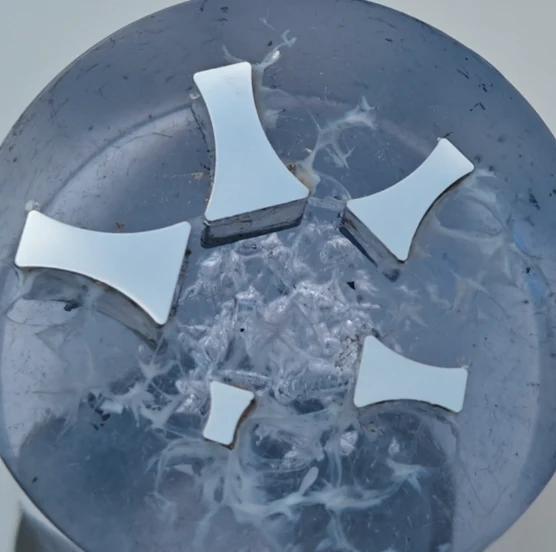

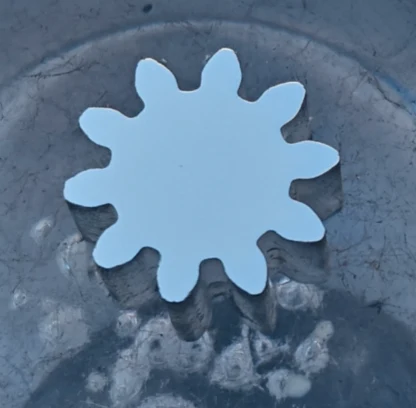

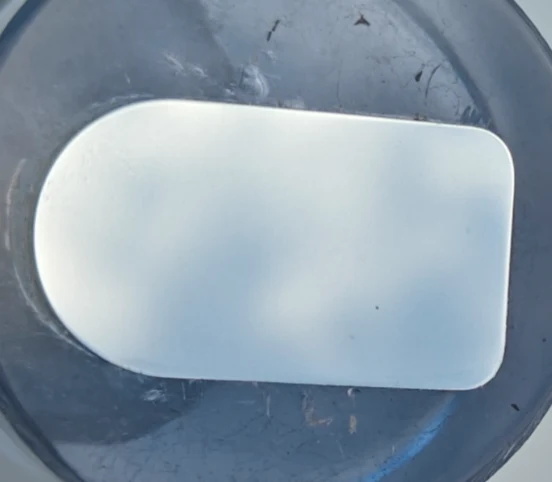

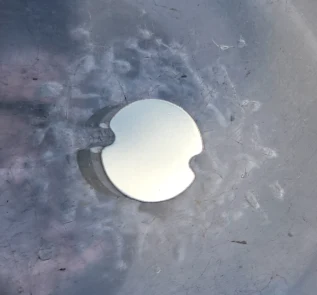

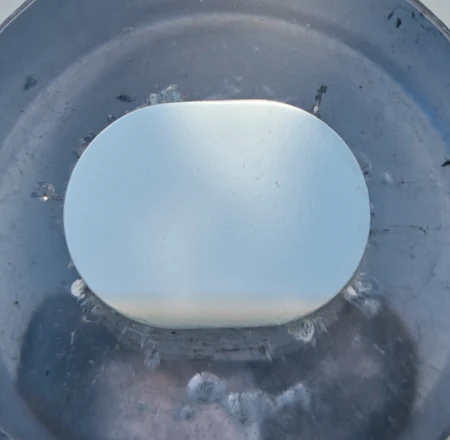

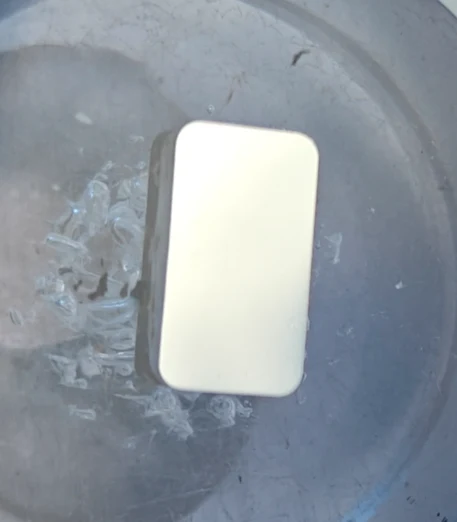

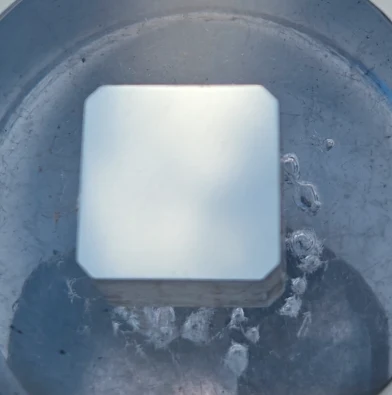

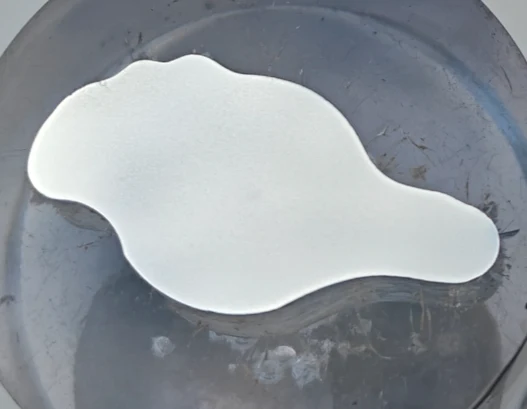

‘원형’만이 답은 아니다——상하이루이슝그룹의 일부 이형 선재 단면 실물
다음은 도식이 아니라 실제 단면 샘플입니다. 둥근 사각, 납작한 사각, 둥근 직사각형부터 오목형, 허리형, 다수의 돌기와 비대칭 단면까지, 다양한 형태는 각각 다른 제품과 성형 요구를 반영합니다.
05｜공학적 판단원형 선재로 잘 해결되는 문제라면, 굳이 ‘이형’을 위해 이형화할 필요는 없습니다.
많은 표준 체결부품은 원형 선재를 사용하는 방식이 이미 성숙하고 효율적이며 경제적입니다. 제품의 형상, 재료 흐름, 국부 충전 또는 후공정 때문에 원형 선재 방안이 점점 무리가 되기 시작할 때만, 원자재 단면을 다시 검토해 볼 가치가 있습니다.
재료 공학의 핵심은 재료를 복잡하게 만드는 것이 아니라, 문제를 단순화하는 데 있습니다.
06｜상하이루이슝그룹의 이해
우리가 중점을 두는 것은 ‘어떤 형태를 만들 수 있는가’가 아니라, ‘왜 이 형태로 만들어야 하는가’입니다.
원형 선재에서 사각, 육각, 평평한 선재, 그리고 복잡한 이형 선재에 이르기까지, 단면은 단지 겉모습일 뿐입니다. 진짜로 파악해야 할 것은 고객이 최종적으로 어떤 제품을 만들려 하는지, 재료가 금형 내에서 어떻게 흐르는지, 그리고 원자재 단면을 변경하는 것이 실질적인 가치를 가져오는지 여부입니다.
구체적인 단면 설계, 변형 분배 및 제조 파라미터는 제품 도면, 금형 및 현장 조건을 바탕으로 구체적으로 분석해야 합니다.
중추절을 맞아, 잠깐 다른 이야기를 해보겠습니다.
기업을 운영해 온 지난 세월 동안, 저희와 많은 고객의 협력도 ‘한 롤의 재료’에서 시작해 점차 하나의 제품, 하나의 공정, 하나의 문제로 발전하며 함께 논의하고 해결책을 찾아왔습니다.
이번 보름달을 계기로, 상하이루이슝그룹을 지속적으로 응원해 주신 고객과 파트너님들, 그리고 매일 재료, 금형, 장비와 함께하시는 동료 여러분께 드리고 싶은 말씀입니다: 손에 들고 계신 제품이 순조롭게 만들어지고, 곁에 있는 분들과 늘 함께하시며, 걸어온 길이 결국 결실을 맺으시길 바랍니다.
즐거운 추석 보내시고, 모든 일이 원만하시길 바랍니다.
달이 둥글면 가족이 모이는 날입니다. 하지만 재료의 ‘둥근 것’은 목적이 아닙니다. 냉간 성형에서 진정한 원만함은 재료가 더욱 적합한 상태로 금형에 들어가 최종적으로 제품을 안정적으로 완성하는 데 있습니다.
본 글은 재료 및 냉간 성형 기술 교류를 위해 작성되었습니다. 구체적인 단면 선택과 공정 방안은 제품 도면, 재료 상태, 금형 및 현장 조건을 종합적으로 고려하여 결정해야 합니다.
