Aree di applicazione · Apparecchiature meccaniche
Requisiti dei materiali per componenti di trasmissione, posizionamento e ingegneria
A partire dal meccanismo specifico e dall’applicazione del componente, allineiamo le forme dei materiali, le lavorazioni successive e i criteri di accettazione. Creation Group effettua revisioni dei materiali concentrandosi su filo per stampaggio a freddo, filo profilato e tubi profilati senza saldatura trafilati a freddo; l’ambito finale della fornitura è soggetto a conferma di progetto.
Applicazione 01

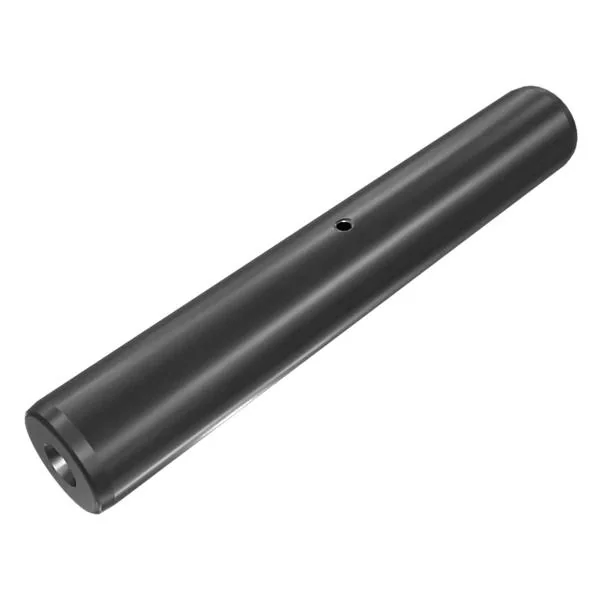

Cingoli del sottocarro
I perni dei giunti articolari dei cingoli devono soddisfare i requisiti di usura e di adattamento
Aspetto del pezzo e struttura di collegamento
- Tipologie di componenti e opzioni dei materiali

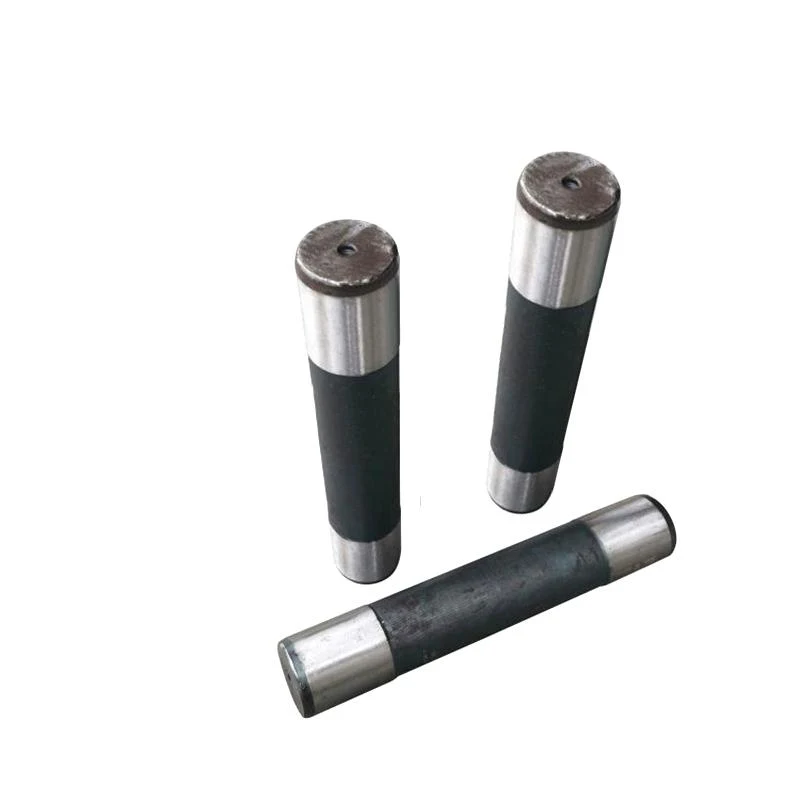

- Perni dei cingoli, boccole e perni di collegamento
- Punti chiave della revisione dei materiali
- Requisiti dimensionali, delle proprietà superficiali e del nucleo, trattamento termico e verifica dell’usura.
Applicazione 02

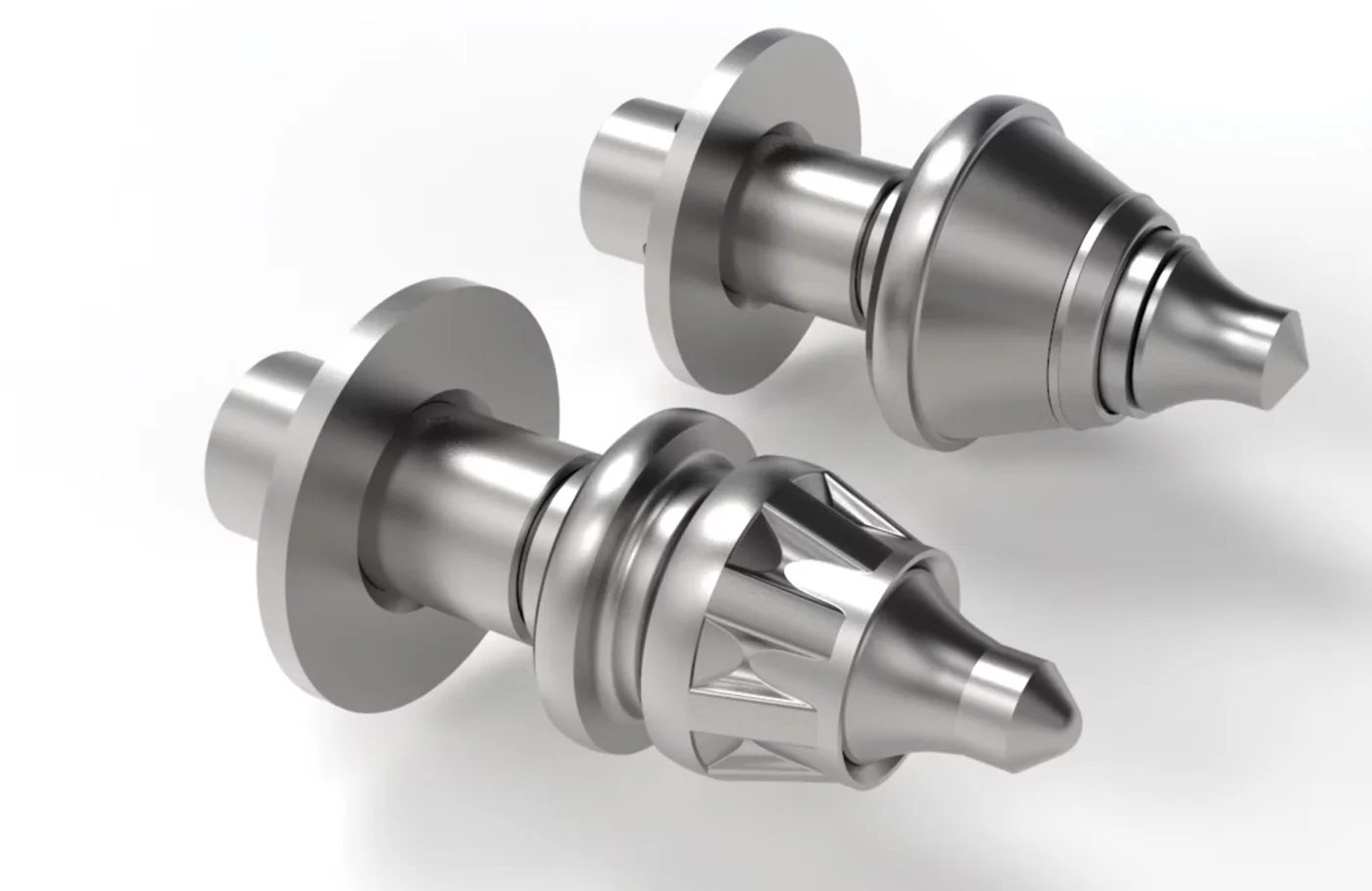

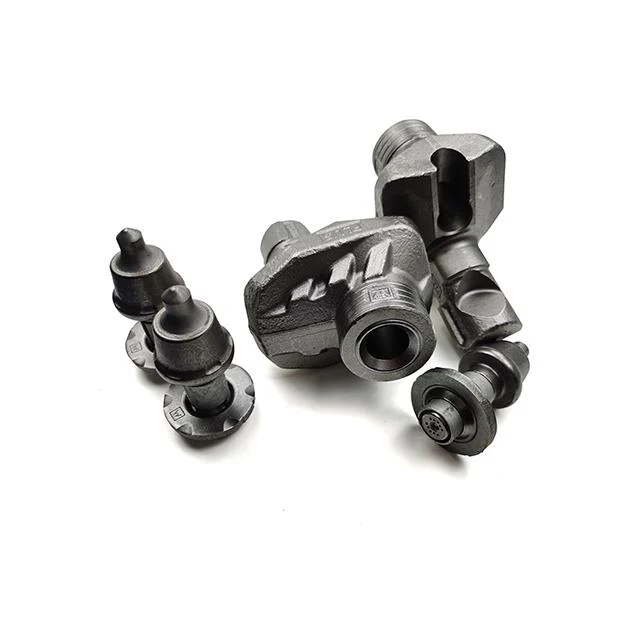

Utensili da taglio per ingegneria

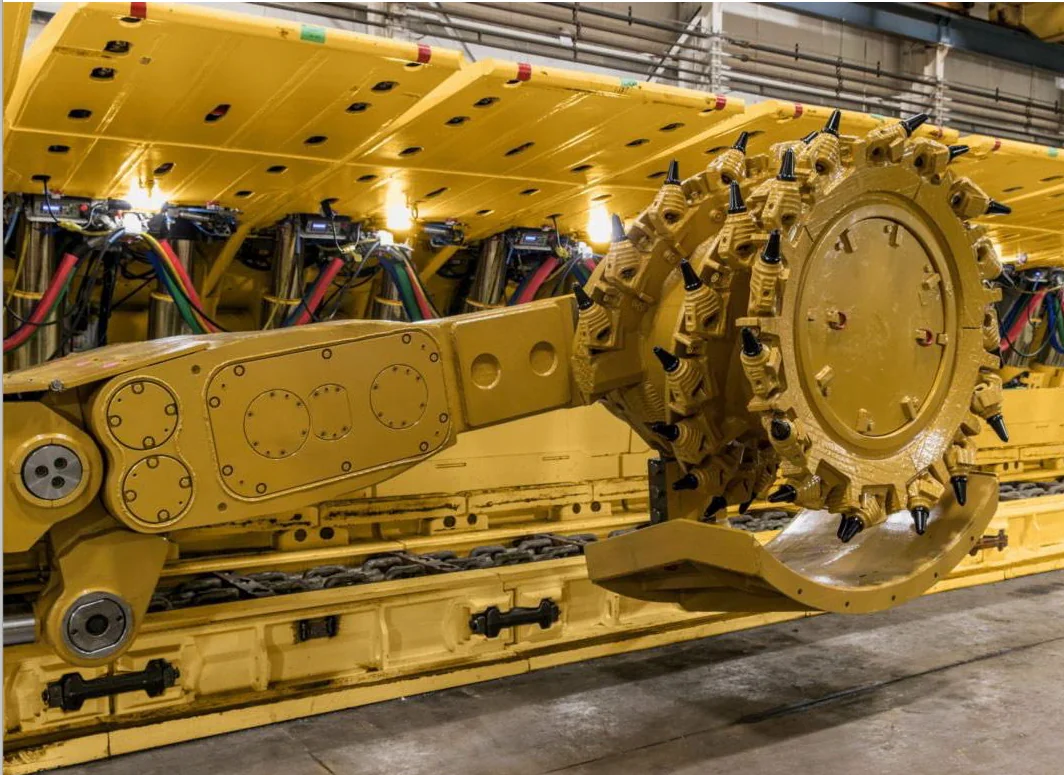

Visualizza i corpi in acciaio e i supporti dei pick da taglio conici insieme alla loro installazione sulle teste di taglio delle macchine.
Aspetto del pezzo e struttura di collegamento
Posizioni di montaggio e scenari applicativi
- Tipologie di componenti e opzioni dei materiali

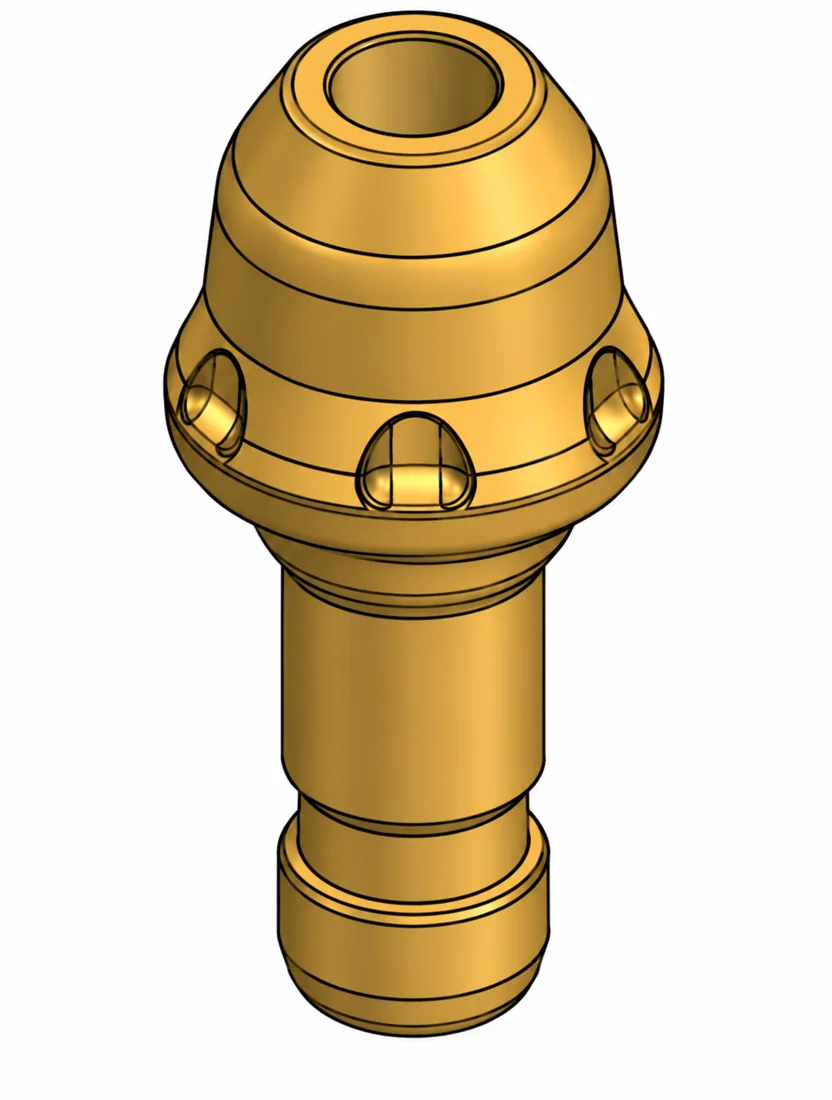

- Orientamenti nello sviluppo dei materiali per la matrice d’acciaio del corpo del pick da taglio e del portapick.
- Punti chiave della revisione dei materiali

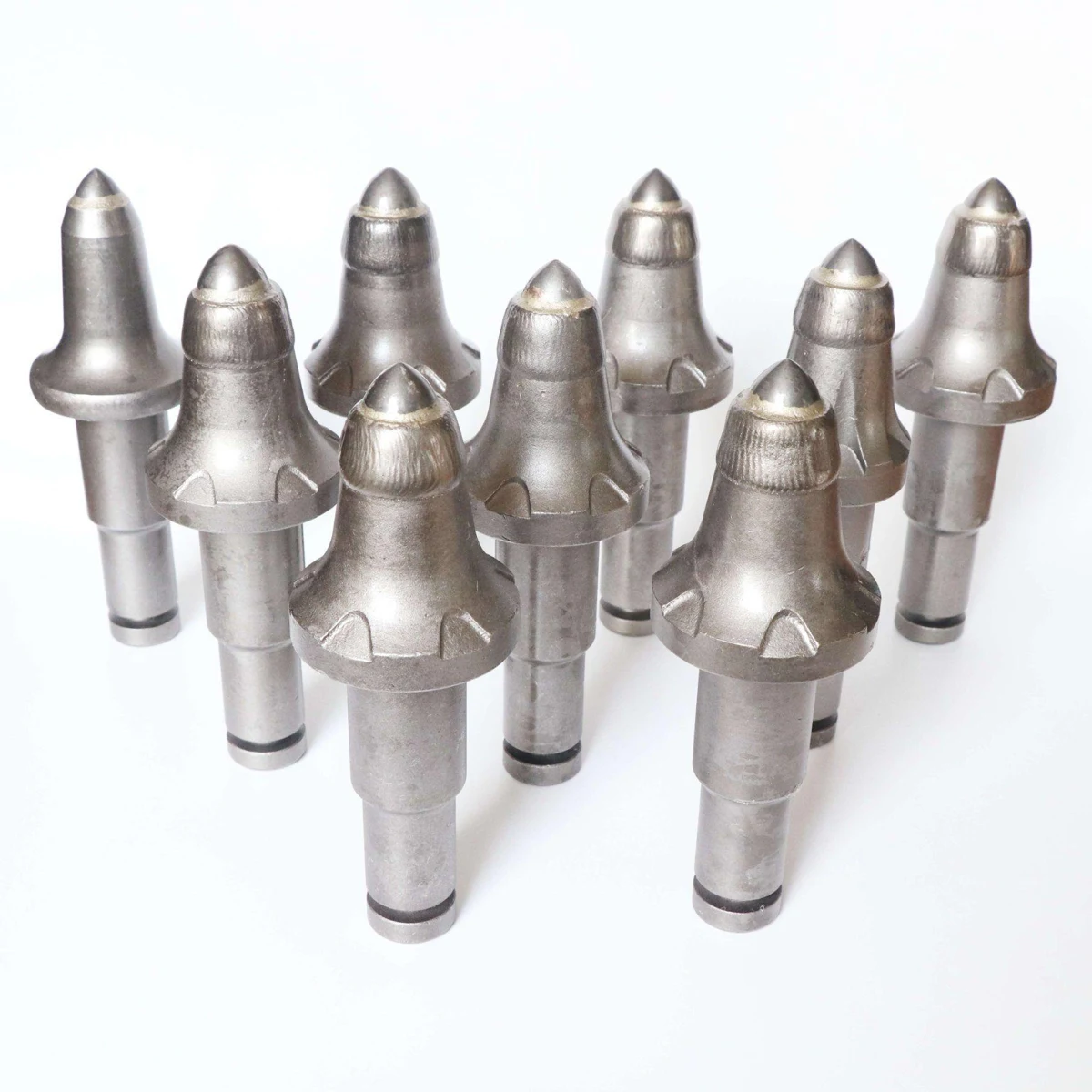

- Valuta il corpo in acciaio del pick separatamente dalla punta in carburo cementato, considerando la geometria, il percorso di formatura (cold heading), il successivo trattamento termico e i requisiti di unione.
Applicazione 03

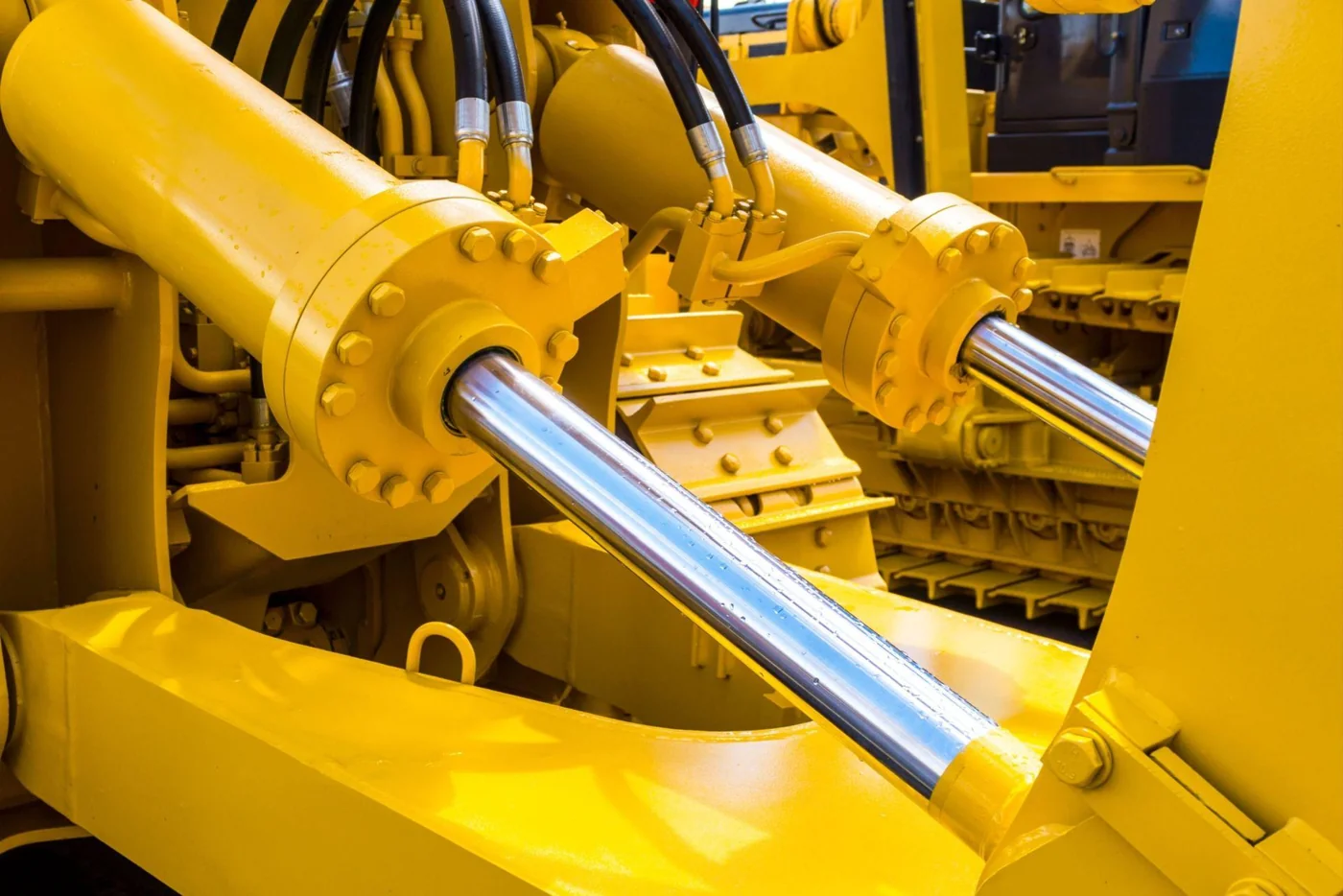

Connessioni dei cilindri idraulici

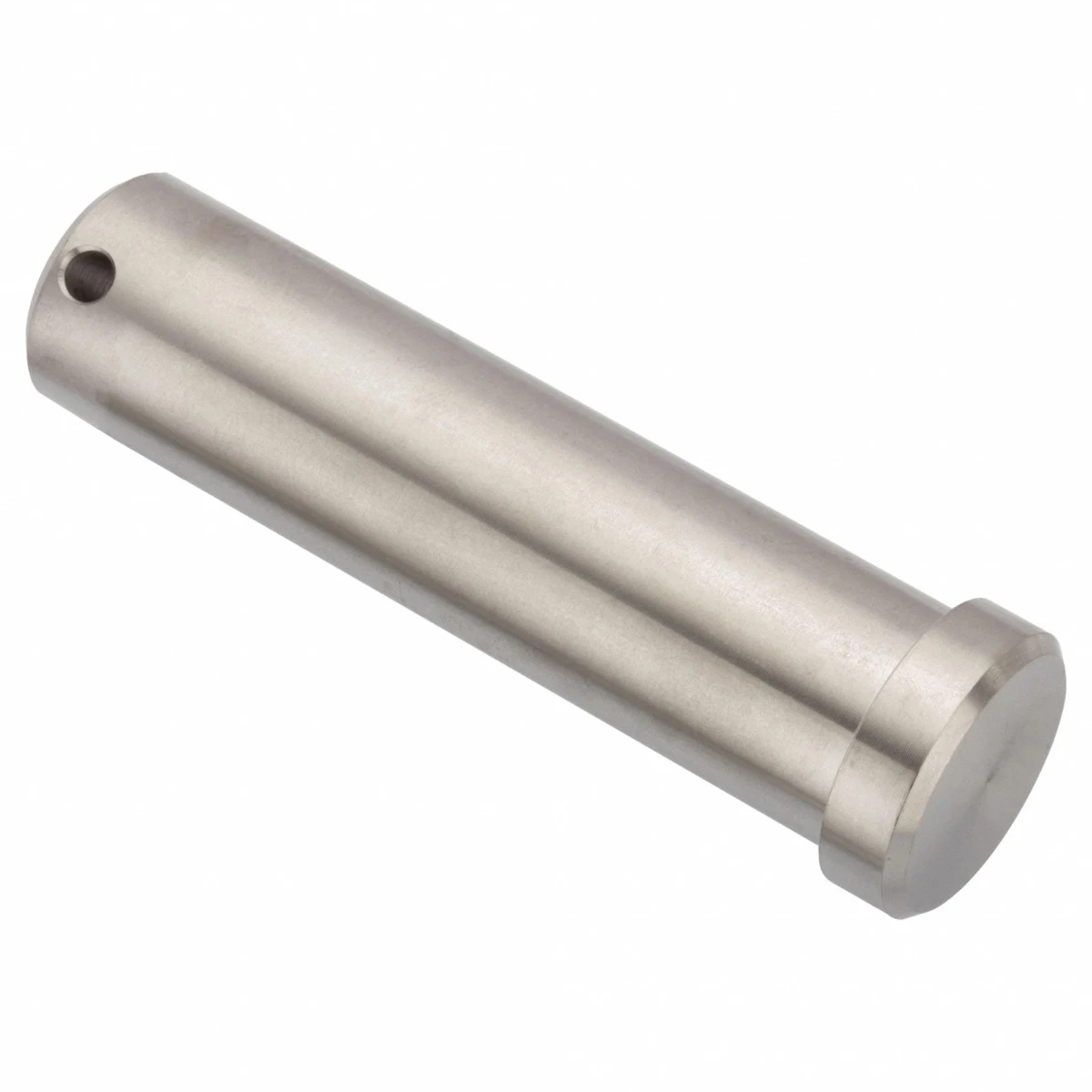

Distinguere i requisiti di carico e di accoppiamento per gli occhielli dei cilindri, i giunti a forcella e i perni di collegamento.
Aspetto del pezzo e struttura di collegamento
Posizioni di montaggio e scenari applicativi
- Tipologie di componenti e opzioni dei materiali

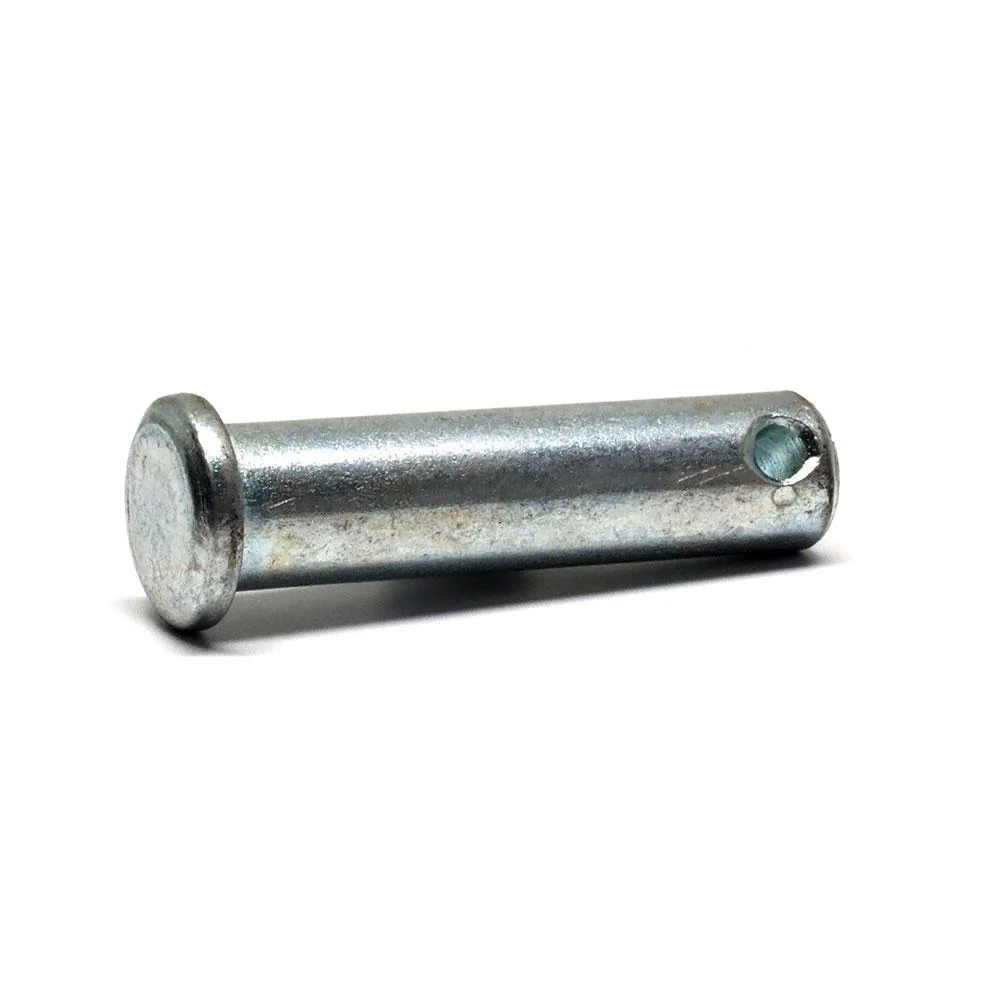

- Perno di collegamento con testa e perno pieno; esaminare i disegni dei pezzi per valutare i requisiti relativi alla testa ottenuta per cold heading e al diametro dello stelo.
- Punti chiave della revisione dei materiali
- Gioco di montaggio, durezza superficiale, trattamento termico e limiti di carico.
Applicazione 04

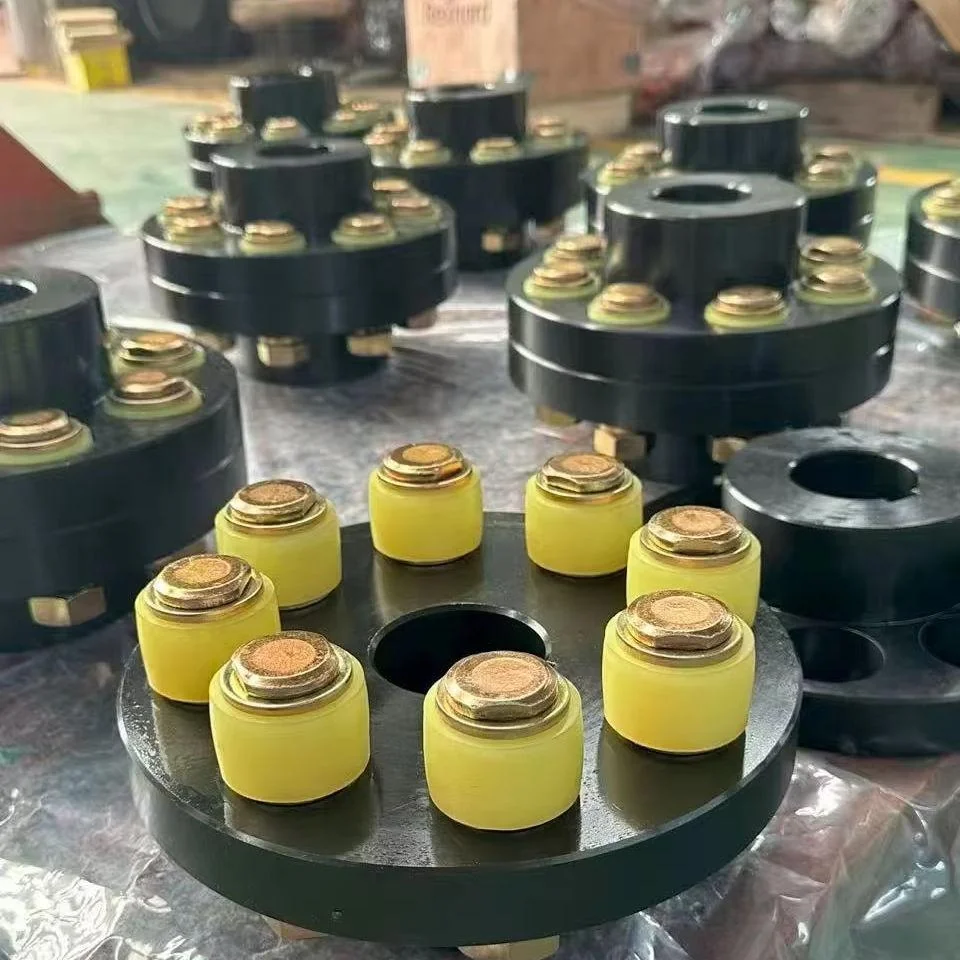

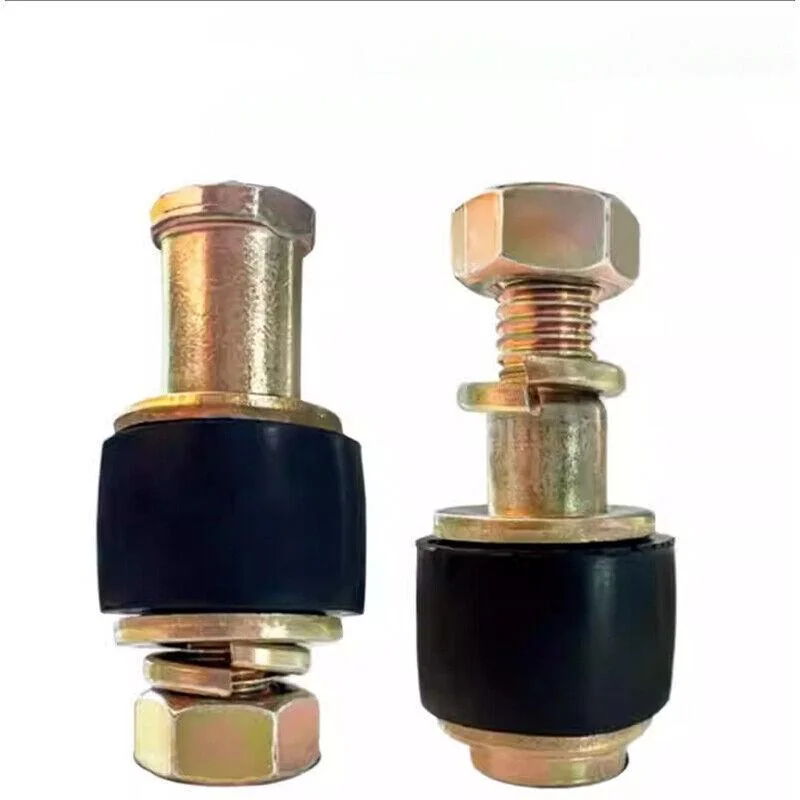

Giunti
Il perno e il manicotto elastico nel giunto svolgono funzioni diverse.
Aspetto del pezzo e struttura di collegamento
Posizioni di montaggio e scenari applicativi
- Tipologie di componenti e opzioni dei materiali

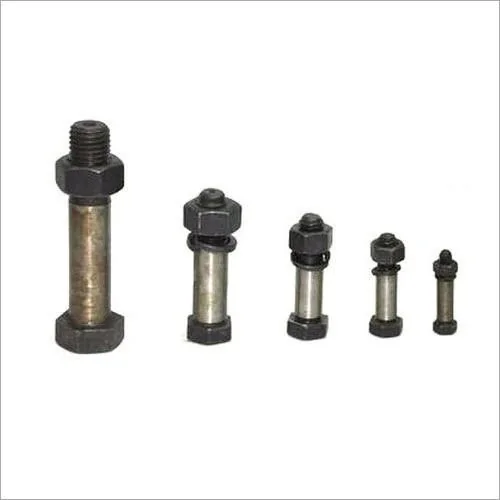

- Perno, bullone per perno e connettore; il manicotto elastico è un componente non metallico separato.
- Punti chiave della revisione dei materiali
- Dimensioni di adattamento, struttura di collegamento, trattamento termico e carichi operativi.
Applicazione 05
Posizionamento e assemblaggio delle apparecchiature
I componenti di posizionamento richiedono una quotatura basata su riferimenti e metodi di assemblaggio.
Aspetto del pezzo e struttura di collegamento
- Tipologie di componenti e opzioni dei materiali

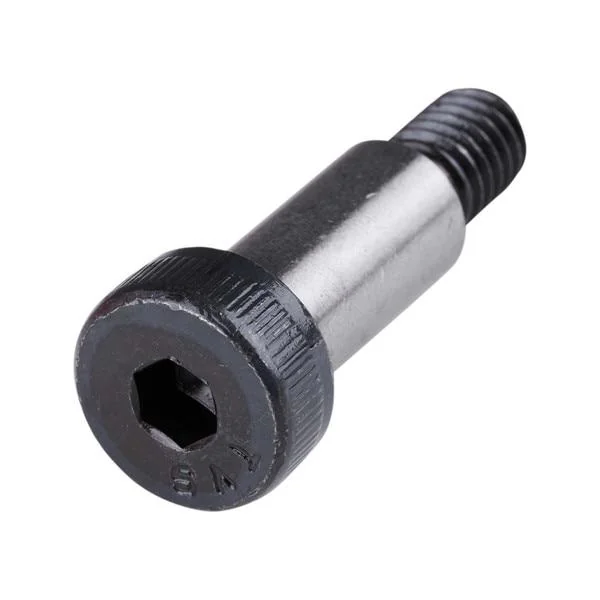

- Perni di posizionamento cilindrici, perni a gradini e bussole di posizionamento.
- Punti chiave della revisione dei materiali
- Tolleranze dimensionali, rettilineità, finitura superficiale e successive quote di rettifica.
Applicazione 06

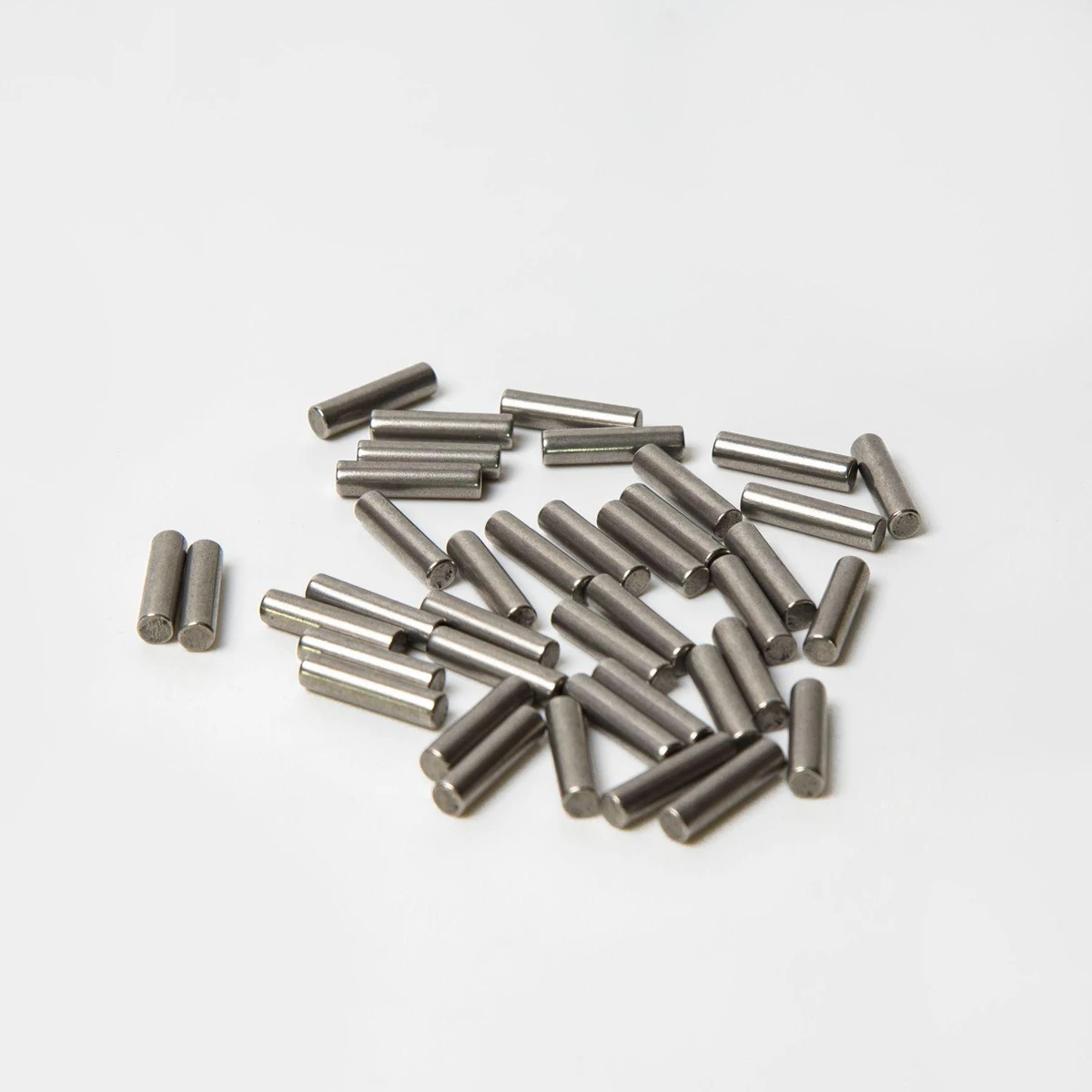

Trasmissioni a catena e nastri trasportatori

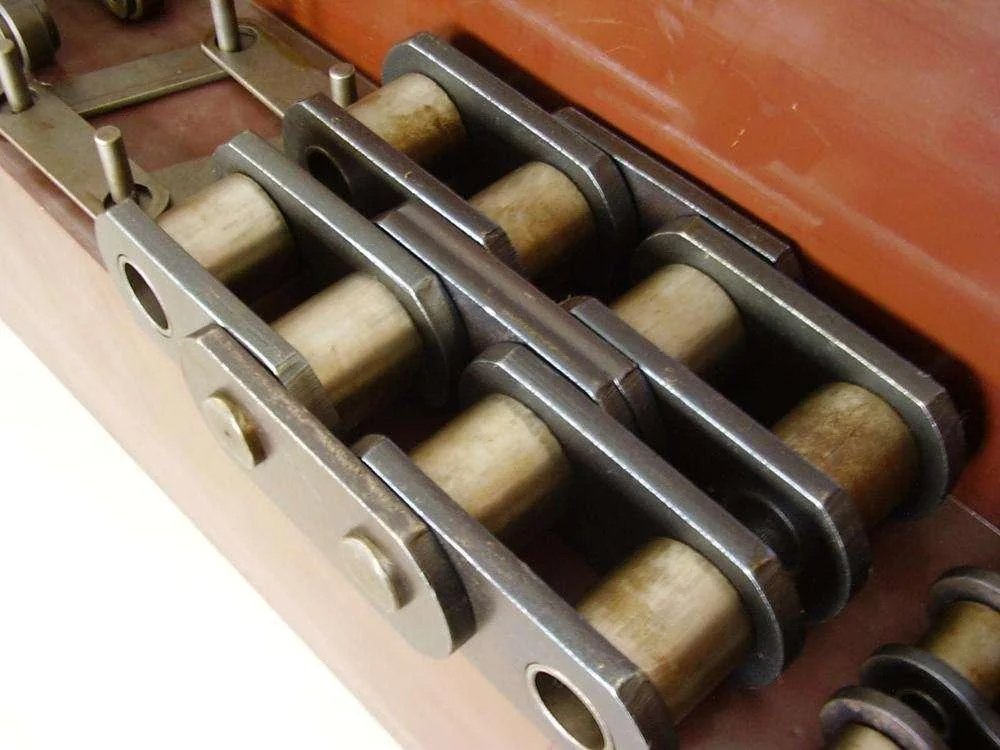

Per i perni pieni utilizzati nei collegamenti a catena rivettati, verificare i requisiti relativi alla testa ottenuta per cold heading, al diametro dello stelo e al successivo trattamento termico.
Aspetto del pezzo e struttura di collegamento
Posizioni di montaggio e scenari applicativi
- Tipologie di componenti e opzioni dei materiali

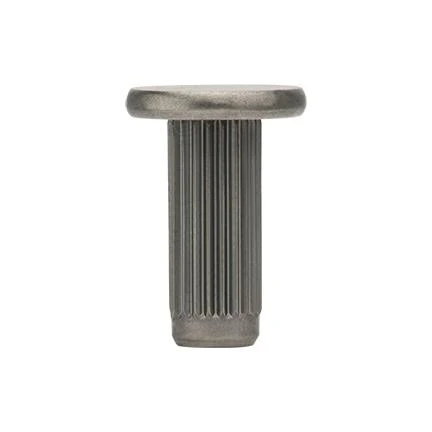

- Perni pieni per catena e perni con testa; il cold heading viene valutato in base alla specifica geometria della testa e dello stelo.
- Punti chiave della revisione dei materiali
- Usura, trattamento termico, adattamento e requisiti di rivettatura.
Applicazione 07

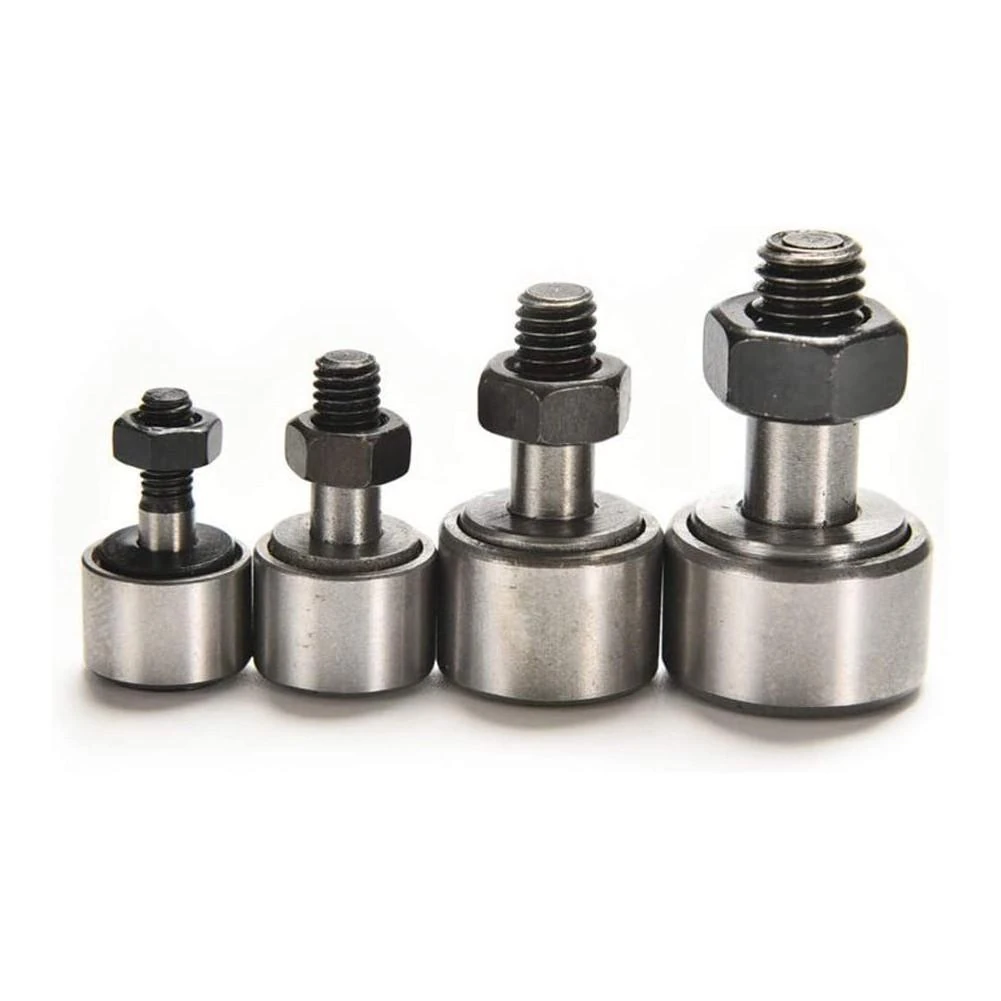

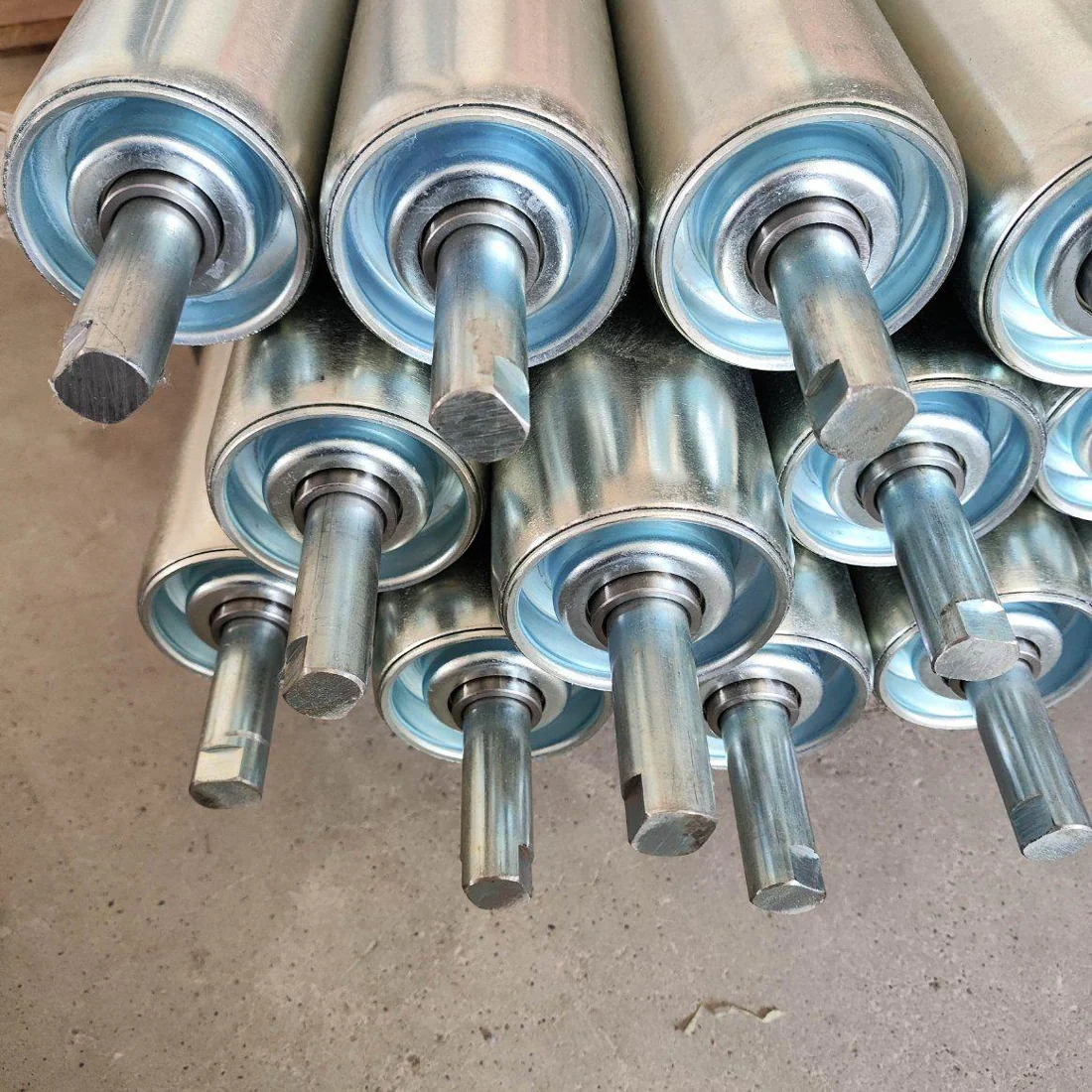

Installazione di rulli industriali
Concentrarsi sulle strutture di collegamento, supporto e bloccaggio all’estremità di montaggio del rullo.
Posizioni di montaggio e scenari applicativi
- Tipologie di componenti e opzioni dei materiali
- Bulloni di montaggio, perni di collegamento con testa e componenti di bloccaggio; valutare separatamente il corpo del rullo e i cuscinetti.
- Punti chiave della revisione dei materiali
- Filettatura e dimensioni di adattamento, requisiti di carico, specifiche superficiali e del nucleo, lavorazioni meccaniche successive e trattamento termico.
Portare i requisiti specifici delle parti nella revisione dei materiali
Fornire disegni tecnici delle parti, requisiti di materiale o prestazionali, percorsi di lavorazione, specifiche di consegna e criteri di accettazione. Confermare innanzitutto i materiali idonei, quindi organizzare la produzione pilota e le prove.
Invia i requisiti del progetto →Gradi dei materiali, versioni standard, unità, condizioni di consegna e voci di ispezione devono essere specificati durante la revisione del progetto, con i termini definitivi disciplinati dall’accordo tecnico reciproco.
