PROFILE DEVELOPMENT / 45#
Kawat profil untuk blok pengunci sabuk pengaman otomotif
45# Kawat profil blok pengunci sabuk pengaman otomotif: catatan sampel blok pengunci. Sampel blok pengunci memiliki kontur asimetris; penilaian difokuskan pada busur lokal, hubungan orientasi, dan datum penentuan posisi — tidak dapat diringkas hanya sebagai penampang persegi-persegi panjang sederhana.
Titik fokus geometris
Profil asimetris, busur lingkaran lokal dan referensi penentuan posisi
Referensi pengukuran profil, kelengkungan lokal dan arah penampang
Konfirmasi persyaratan teknis sesuai gambar.
Ciri Penampang dan Poin Peninjauan Kritis
Sampel blok kunci memiliki profil tak simetris, sehingga fokus evaluasi adalah busur lokal, hubungan orientasi, dan datum penentuan posisi; profil tidak boleh disederhanakan sebagai penampang persegi-persegi panjang biasa.
Gambar teknis dan persyaratan pengukuran
Disarankan memberi anotasi bersamaan: penampang target, permukaan referensi, zona kontak fungsional, serta radius lokal; untuk kontur asimetris, arah penampang dan basis pengukuran yang sesuai harus dinyatakan secara eksplisit.
Pengiriman dan proses lanjutan
Cetakan atau tampilan tiga dimensi pada halaman ini hanya digunakan untuk komunikasi geometri, dan tidak menggantikan desain resmi lubang cetakan (die) maupun catatan uji cetakan (try-out); persyaratan pemrosesan aktual dan pengiriman harus dikonfirmasi sesuai proyek.
Dasar data dan ruang lingkup konfirmasi
Data berasal dari direktori kasus ini dan foto sampel milik sendiri; dimensi dalam direktori merupakan nilai nominal, sedangkan foto tidak menggantikan laporan pengujian resmi. Standar material, sifat mekanis, perlakuan panas, kondisi pengiriman, serta syarat penerimaan harus dikonfirmasi sesuai proyek.

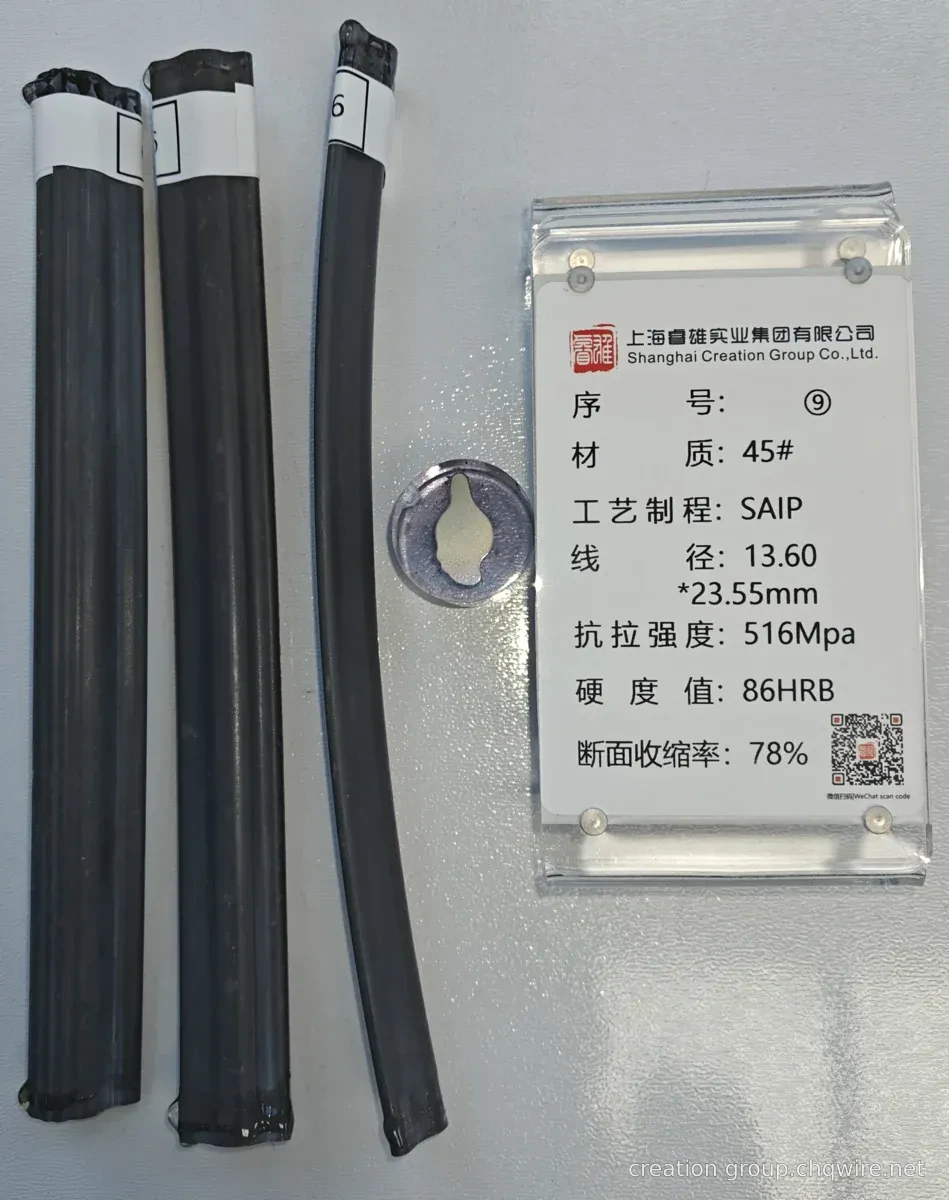

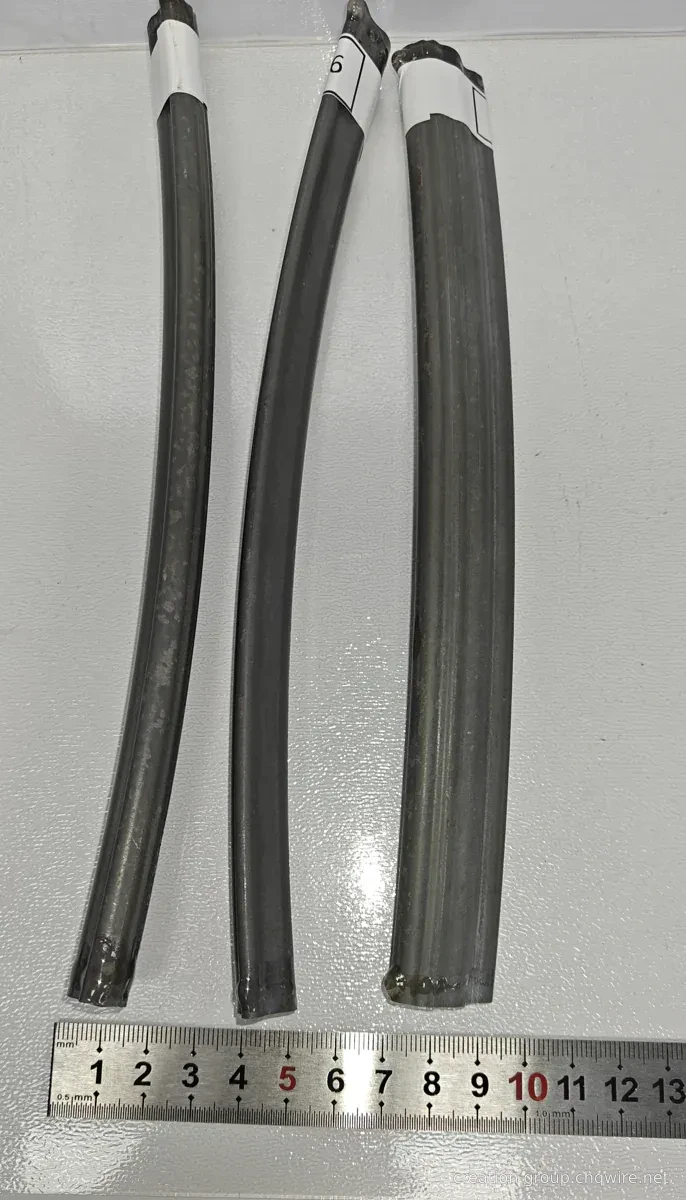

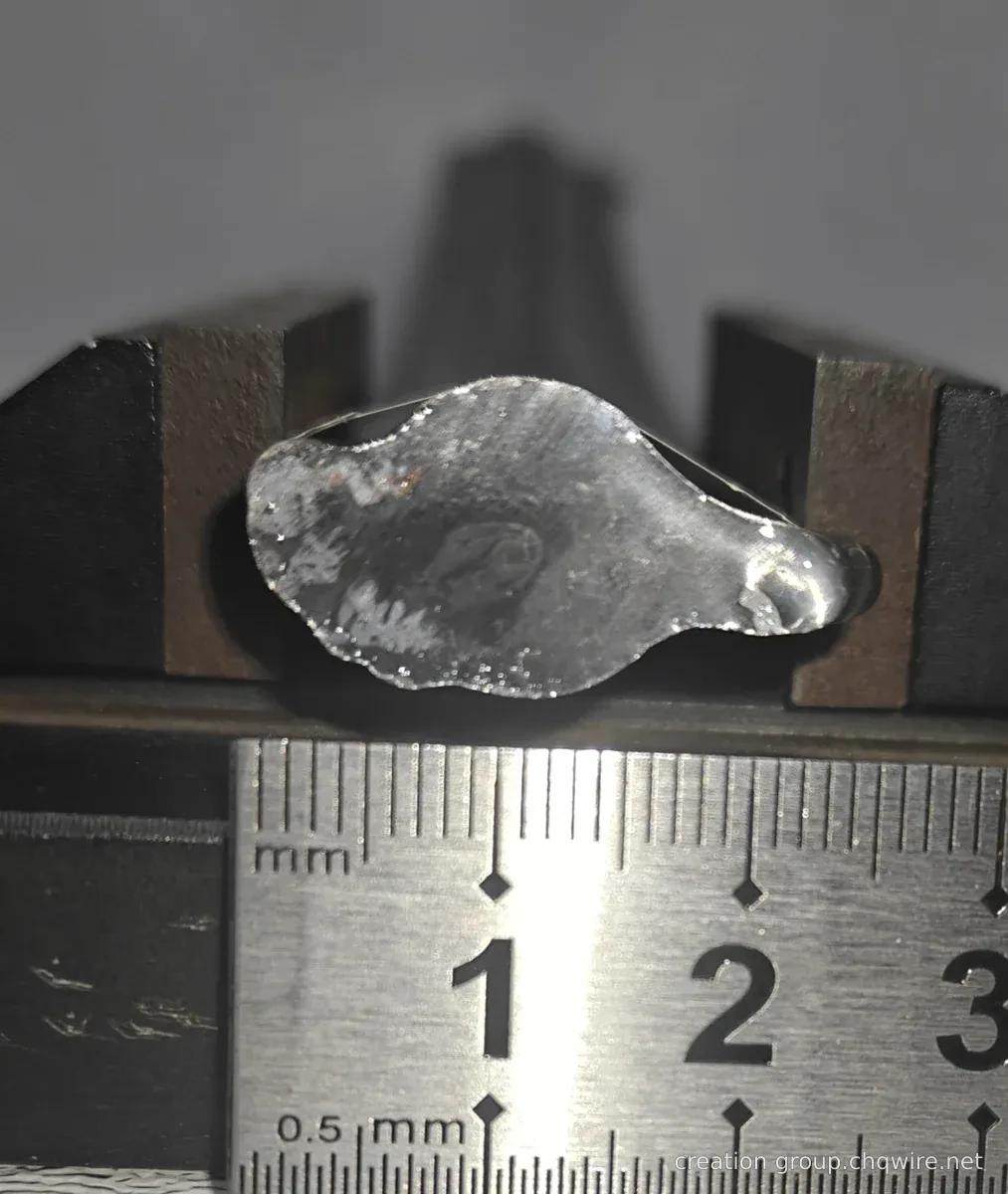

Catatan foto
Tanya Jawab Pengembangan
Mengapa arah penampang tak beraturan blok kunci harus ditandai?
Dimensi lokal dan hubungan penentuan posisi pada profil tak simetris bergantung pada orientasi penampang; gambar, pengukuran, serta proses pengerjaan lanjutan harus menggunakan acuan arah yang konsisten.
Apakah ilustrasi die (cetakan) sudah merupakan dimensi manufaktur resmi?
Bukan. Ilustrasi ini hanya menjelaskan hubungan antara kontur dan rongga die; dimensi produksi resmi dan kompensasi harus diverifikasi secara teknis dan dikonfirmasi melalui uji die.
Kasus Penampang Terkait
Data Material dan Komunikasi Teknis
Persyaratan teknis harus dilengkapi dengan gambar penampang beserta versinya, toleransi kritis, proses pengerjaan lanjutan, bentuk pengiriman, dan persyaratan pengujian.
